Guindaste aéreo automatizado

Tipos de guindastes aéreos automatizados

Única girda vs. Double-Girder

Solteiro:Econômico para cargas mais leves (<20 tons).

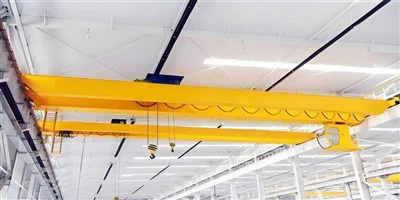

Double Girder:Maior capacidade, mais rígida para aplicações pesadas.

Guindastes de pórtico (guindastes móveis)

Usado onde as estruturas de suporte da pista não estão disponíveis.

Sistemas de monotrilho

Para movimento linear ao longo de um caminho fixo (por exemplo, linhas de montagem).

Guindastes robóticos (aprimorados)

Use o aprendizado de máquina para manuseio de carga adaptável.



Como os guindastes aéreos automatizados funcionam

Movimento automatizado

O guindaste segue caminhos pré-programados usandoSistemas de feedback e posicionamento do codificador.

Pode se integrar comSistemas de gerenciamento de armazém (WMS)ouSistemas de execução de fabricação (MES)para operações sem costura.

Controle de precisão

Servo Motors & VFDs (unidades de frequência variável)Garanta aceleração\/desaceleração suave.

Orientação a laser ou rastreamento RFIDAjuda na colocação de carga precisa (precisão de ± 1 mm em alguns modelos).

Segurança e sensores

Células de cargaimpedir a sobrecarga.

Tecnologia anti-andamentoestabiliza cargas durante o movimento.

Sistemas de prevenção de colisõesPara ambientes multi-craniano.

Monitoramento remoto e IoT

Coleta de dados em tempo real sobre desempenho, necessidades de manutenção e eficiência.

Pode ser controlado viaHMI (interface humana-máquina), tablets ou software baseado em nuvem.







Umguindaste aéreo automatizadoconsiste em sistemas mecânicos, elétricos e de controle que trabalham juntos para permitir manuseio de carga preciso e não tripulado. Abaixo estão ocomponentes -chaveque compõem um sistema de guindaste aéreo automatizado:



1. Componentes mecânicos

A. Estrutura da ponte e pista

Viga (s) da ponte:

Única girda (cargas mais leves) ou girda dupla (de serviço pesado).

Apoia o carrinho e a talha.

Vigas de pista:

Fornece o caminho para o movimento do guindaste.

Pode serde primeira execução(montado em trilhos) ouUnderhung(suspenso do teto).





B. Mecanismo de elevação e elevação

Guincho elétrico (cabo de aço ou corrente):

Eleva e reduz cargas.

Pode incluirMotores controlados por servopara precisão.

Carrinho:

Move a talha horizontalmente ao longo da ponte.



C. Caminhões finais e sistema de acionamento

Rodas e Motores:

Deixe o guindaste viajar pela pista.

Freios e caixas de câmbio:

Certifique -se de parada suave e movimento controlado.

2. Componentes elétricos e de controle

A. Sistema de controle de automação

Controlador lógico programável (PLC):

O "cérebro" do guindaste, executando movimentos pré-programados.

Unidades de frequência variável (VFDs):

Velocidade do motor de controle para aceleração\/desaceleração suave.

Interface humana-máquina (HMI):

Painel de tela sensível ao toque para entrada e monitoramento do operador.

B. Sistemas de sensores e feedback

Codificadores (absoluto\/incremental):

Rastrear a posição do guindaste para movimento preciso.

As células de carga e interruptores limitados:

Evite a sobrecarga e o excesso de viagem.

Sistema anti-bala:

Usa algoritmos para minimizar o balanço de carga.

Sensores de prevenção de colisões:

LiDAR, sensores ultrassônicos ou infravermelhos para ambientes multi-craniano.

C. Fonte de alimentação e distribuição

Sistema de festões \/ bobinas de cabo:

Fornece poder para mover componentes do guindaste.

Circuito de parada de emergência (E-STOP):

Interromper instantaneamente a operação do guindaste em emergências.

3. Software e conectividade

A. Software de automação

Caminhos pré-programados:

Permite que o guindaste repita movimentos (por exemplo, pick-and-place).

Controle e monitoramento remotos:

Operado viaWi-Fi, 5G ou IoT industrial.

B. Integração com sistemas externos

Sistema de Gerenciamento de Warehouse (WMS)

Sistema de Execução de Manufatura (MES)

AGVS (veículos guiados automatizados) e robótica

.

4. Componentes de segurança

✔ Proteção de sobrecarga- Impede o levantamento além da capacidade.
✔ Botões de parada de emergência- Substituição manual de segurança.
✔ Freios à prova de falhas- frenagem automática se a energia falhar.
✔ Alarmes e luzes de aviso- alerta o pessoal durante a operação.

Resumo das principais diferenças de guindastes automatizados vs. manual

Componente	Guindaste manual	Guindaste automatizado
Controlar	Joystick\/pendente	PLC e Software
Posicionamento	Ajuste manual	Codificadores + sensores
Segurança	Dependente do operador	Sensores automatizados
Integração	Independente	WMS\/MES\/AGV Compatível



​

ESBOÇO

Principal técnico





Vantagens de guindastes aéreos automatizados

1. Maior produtividade e eficiência

✅ Operação 24\/7- Sem fadiga, diferentemente dos operadores humanos.
✅ Tempos de ciclo mais rápidos- Os movimentos otimizados reduzem o tempo de manuseio de carga.
✅ Precisão repetível- Os caminhos programáveis ​​garantem precisão consistente (± 1mm ​​em alguns modelos).

2. Segurança aprimorada

✔ Erro humano reduzido- Elimina os riscos da operação manual.
✔ Evitação de colisão- Os sensores impedem acidentes com obstáculos ou outros guindastes.
✔ Proteção de sobrecarga- O desligamento automático se o peso exceder a capacidade.

3. Economia de custos

💰 Custos de mão -de -obra mais baixos- requer menos operadores.
💰 Tempo de inatividade reduzido- A manutenção preditiva (IoT) evita quebras.
💰 Eficiência energética- Frenagem regenerativa e controle de controle otimizado Economize energia.

4. Flexibilidade e escalabilidade

🔧 Reprogramação fácil- Adapta -se a novas tarefas sem alterações mecânicas.
🔧 Integração com fábricas inteligentes- funciona comAGVS, AS\/RS e Indústria 4. 0sistemas.

5. Manuseio de carga aprimorado

📦 Tecnologia anti-andamento-mantém cargas estáveis ​​durante o movimento de alta velocidade.
📦 Posicionamento automatizado-posicionamento guiado por laser\/RFID para linhas de montagem.



Aplicações de guindastes aéreos automatizados

1. Linhas de fabricação e montagem

Automotivo:Movendo corpos de carros, motores e componentes.

Indústria siderúrgica:Bobinas de manuseio, lençóis e metal fundido.

Aeroespacial:Posicionamento preciso de grandes peças de aeronaves.

2. Armazenamento e logística

Armazenamento e recuperação automatizados (AS\/Rs)-Manuseio de paletes\/caixas de alta velocidade.

Centros de atendimento ao comércio eletrônico- Classificação e transporte de mercadorias.

3. Indústrias e construção pesadas

Portos e estaleiros- Carregamento\/descarregamento de contêineres.

Plantas de mineração e cimento- Movendo matérias -primas como minério e calcário.

4. Energia e serviços públicos

Usinas de energia- Turbinas, geradores e máquinas pesadas.

Conjunto da turbina eólica- levantando lâminas de rotor maciças.

5. Alimentos e produtos farmacêuticos

Ambientes da sala limpa-Transferência de material higiênica e sem contaminação.

Indústria de bebidas- Movendo ingredientes a granel (por exemplo, barris, tanques).





1.Design e engenharia
Requisitos de coleta de requisitos:

São definidos capacidade de carga (por exemplo, 10T, 50T, 100T, etc.), extensão, altura de elevação e ambiente operacional.

As necessidades de personalização são avaliadas, como modos de controle (pendente, sem fio, cabine) e recursos especiais (por exemplo, anti-colisão, proteção contra sobrecarga).

Design preliminar:

Engenheiros estruturais e designers de guindastes criam o design inicial do guindaste, incluindo o feixe principal, o transporte final, o sistema de elevação, o sistema de carrinho, o mecanismo de viagem e outros componentes.

Cálculo e simulação:

Os cálculos de carga são realizados para garantir que o guindaste possa lidar com a capacidade especificada.

A análise de elementos finitos (FEA) pode ser usada para simular tensões e deflexões na estrutura para garantir a segurança e a estabilidade.

Design detalhado:

Após a aprovação, são feitos desenhos detalhados para cada parte, incluindo a viga principal, o transporte final, o sistema de elevação, os motores, os sistemas de controle e os recursos de segurança.

2. Compras de material
Seleção de matéria -prima:

Materiais de alta qualidade, como aço, aço ligado, aço forjado e componentes elétricos são originários de acordo com as especificações.

Os materiais são inspecionados quanto à certificação de qualidade e conformidade com os padrões do setor (por exemplo, ISO, CE).

Fornecimento de componentes:

Componentes padrão, como motores, guinchos, painéis de controle, interruptores de limite e dispositivos de segurança, são provenientes de fornecedores confiáveis.

3. Fabricação de componentes
Viga principal:

Corte e soldagem de placas de aço para formar a viga da ponte.

A viga é montada por seções de soldagem ou aparafusamento, garantindo que atenda à força e precisão necessárias.

Montagem do carro final:

O transporte final é fabricado e montado para segurar o guindaste nos trilhos da pista.

Os conjuntos de rodas são instalados para garantir um deslocamento suave ao longo dos trilhos.

Hist e sistema de carrinho:

A unidade de talha (elétrica ou manual) é montada, incluindo tambor, cabo de aço, gancho e motor.

O sistema de carrinho é construído para transportar a talha pela ponte, incluindo rodas de carrinho e mecanismos de acionamento.

Mecanismo de viagem de guindaste:

As rodas do guindaste são montadas nas carruagens finais, garantindo um movimento horizontal suave.

O sistema de acionamento está instalado para controlar a velocidade da viagem.

4.
Instalação principal do feixe:

A viga principal montada é levantada e posicionada nas carruagens finais.

A viga está alinhada para garantir a integridade estrutural.

Instalação de carrinho e talha:

O sistema de carrinho é montado na viga principal e a talha é montada no carrinho.

A corrente de carga ou o cabo de aço é instalado e testado para operação suave.

Configuração do mecanismo de viagem:

As rodas do guindaste são montadas e o mecanismo de acionamento é conectado ao sistema de controle para o movimento horizontal.

5. Instalação do sistema elétrico e de controle
Painel de fiação e controle:

O painel de controle é instalado e conectado para gerenciar todos os movimentos do guindaste (içar, carrinho, viagem de guindaste).

Comutadores de limite, botões de parada de emergência e alarmes de segurança são integrados ao sistema de controle.

Instalação do motor e da engrenagem:

Os motores para içar, viajar e o carrinho são instalados e conectados aos seus respectivos sistemas de engrenagens.

Teste de sistemas de controle:

Os sistemas de controle são verificados para garantir a integração adequada do controle pendente, o controle remoto sem fio ou as opções de controle da cabine.

6. Teste e controle de qualidade
Teste de carga:

O guindaste sofre testes de carga estática (para verificar a estabilidade) e o teste de carga dinâmica (para verificar o desempenho operacional em condições reais de trabalho).

A proteção de sobrecarga e os interruptores de limite são testados para garantir que eles funcionem corretamente.

Teste do sistema de segurança:

Os alarmes de som e luz, interruptores de limite, botões de parada de emergência e dispositivos de segurança são testados para funcionalidade.

Teste de movimento:

Todos os movimentos que chamam o carrinho, o movimento do carrinho, as viagens de ponte e o controle de oscilação são testados para operação e precisão suaves.

Teste elétrico:

Todos os componentes elétricos são testados quanto à fiação, aterramento e comunicação adequados entre os sistemas.

Documentação e certificação:

O guindaste é inspecionado de acordo com os padrões internacionais de segurança e passa por certificação por autoridades relevantes (por exemplo, CE, ISO).

Os certificados de teste para motores, guindastes e testes de carga são preparados.

7. Inspeção e pintura final
Inspeção visual:

Uma inspeção completa é realizada para garantir que o guindaste atenda às especificações de projeto e aos requisitos de segurança.

Pintura:

O guindaste é pintado com revestimentos anticorrosões de alta qualidade para protegê-lo das condições ambientais.

Marcando e rotulagem:

Etiquetas de segurança, avisos e marcações de capacidade são aplicadas ao guindaste para identificação adequada.

8. Entrega e instalação
Envio:

O guindaste é cuidadosamente desmontado em peças transportáveis ​​(se necessário) e enviado para a localização do cliente.

Instalação:

O guindaste está instalado no local e todas as conexões (potência, mecânica, controle) são feitas.

Comissionamento final:

O guindaste é encomendado pela execução de uma série de testes operacionais para garantir que funcione corretamente.

O treinamento do operador é realizado, se necessário, para uso seguro e eficiente.

9. Suporte pós-instalação
Treinamento do cliente:

Treinamento do operador sobre como usar o guindaste com segurança e eficácia.

Cronograma de manutenção:

Fornecendo um plano de manutenção para a operação contínua do guindaste, incluindo inspeções regulares, lubrificação e teste.

Suporte pós-venda:

Oferecendo peças de reposição, solução de problemas e serviços de reparo.

Visualização do workshop:

A empresa instalou uma plataforma inteligente de gerenciamento de equipamentos e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, haverá mais de 500 conjuntos (conjuntos) e a taxa de rede de equipamentos atingirá 95%. 32 linhas de soldagem foram usadas, 50 estão planejados para serem instalados e a taxa de automação de toda a linha de produto atingiu 85%.
