Peças de guindaste
MINE: Seu fabricante profissional de peças para guindastes
Empresa Experiente
Henan Province Mine Crane Co., Ltd (doravante denominada "Mina de Henan") foi fundada em 2002 e é uma empresa de guindastes de alta tecnologia. Com base nos conceitos avançados de design e tecnologias de fabricação de guindastes no país e no exterior, não poupamos esforços para realizar projetos de retrofit para guindastes de viga simples e dupla e talhas elétricas e tentamos produzir produtos profissionais, inteligentes e de alta qualidade.
Equipe e equipamentos profissionais
A empresa possui atualmente uma área total de construção de 1,62 milhão de metros quadrados, mais de 3.500 funcionários, com instituições de pesquisa e desenvolvimento de tecnologia avançada e 200 engenheiros seniores. Temos mais de 428 organizações de vendas e serviços locais e no exterior e mais de 2000 conjuntos de diversos equipamentos de processamento, que podem concluir de forma independente mais de 20 processos, como torneamento, planejamento e retificação.
Capacidade produtiva
A produção anual de guindastes é superior a 80,000 unidades. A empresa produz e vende mais de 11.000 guindastes de viga dupla e pórticos anualmente, mais de 73.000 guindastes de viga única e mais de 100.000 conjuntos (conjuntos) de talhas elétricas e acessórios de viga simples e dupla.
Serviços de design personalizado
Entendemos que escolher o guindaste certo é fundamental para o sucesso de qualquer operação de elevação. É por isso que oferecemos serviços de design personalizados para atender às necessidades exclusivas de nossos clientes. Nossa equipe de engenheiros experientes trabalha em estreita colaboração com os clientes para projetar e fabricar guindastes que atendam às suas necessidades específicas.
O que são peças de guindaste?
As peças do guindaste são componentes que constituem a estrutura, função e movimento de um guindaste. Eles são projetados para trabalhar em uníssono para levantar e mover cargas pesadas com segurança e eficiência. Sem estas peças do guindaste, o guindaste não seria capaz de desempenhar a função pretendida.
Talhas e carrinhos
A talha e o carrinho trabalham juntos para levantar e movimentar cargas. Como a talha usa cordas ou correntes para levantar, abaixar e segurar a carga, o carrinho conecta a talha à ponte e permite que ela se mova horizontalmente. Dependendo do tipo de guindaste, o carrinho pode estar localizado na parte superior ou inferior da ponte. Além disso, tanto as talhas quanto os carrinhos estão disponíveis com operação manual ou motorizada. Esses dois componentes levam sua carga do ponto A ao ponto.
Pontes
A ponte é o componente que permite movimentar cargas ao longo de sua instalação. Esta ponte é suportada pelas pistas e inclui vários elementos que permitem o seu funcionamento. Os componentes da ponte incluem:
●A viga da ponte:A ponte em si é composta por uma ou duas vigas apoiadas em cada extremidade pelas duas pistas.
●Os caminhões finais:Os caminhões finais são conectados a ambas as extremidades da ponte e usam rodas para carregá-la pelas pistas.
●A unidade:O acionamento da ponte é um componente elétrico opcional que alimenta o movimento de vaivém da ponte sobre as pistas.
Pistas
As pistas de um guindaste sustentam a ponte, que sustenta o carrinho e a talha. As pistas são construídas a partir de vigas ou trilhos fechados para permitir que a ponte se mova ao longo do comprimento do guindaste. Eles são instalados em todas as suas instalações, com pistas posicionadas para alcançar todas as áreas que você precisa cobrir. À medida que o operador do guindaste coleta cargas com o guindaste, ele pode mover a ponte para frente e para trás ao longo da pista. Em seguida, eles podem mover o carrinho e a talha para colocar a carga no local correto.
Esta parte do maquinário será diferente dependendo do tipo de ponte rolante que você instalar. Aplicações de alta capacidade podem exigir pontes rolantes de topo, onde a ponte corre na superfície superior das vigas. Alternativamente, os guindastes de fundo podem ser mais apropriados para aplicações com altura baixa.
Colunas
Às vezes, pontes rolantes são construídas na estrutura do teto de um edifício. Esses sistemas, conhecidos como guindastes montados no teto, não necessitam de colunas de sustentação. Se o seu prédio não suportar o peso de uma ponte rolante, você terá que instalar colunas para fornecer suporte suficiente para as peças e componentes da ponte rolante, bem como para as cargas pretendidas.
A altura das colunas do seu sistema dependerá dos requisitos de altura de elevação e do espaço vertical da instalação. Além disso, o número de colunas necessárias dependerá do tamanho do sistema de ponte rolante necessário. Uma pequena ponte rolante pode precisar de apenas quatro colunas, mas você pode aumentar a cobertura indefinidamente adicionando mais colunas.
Caminhões finais
Os caminhões finais de uma ponte garantem que ela possa deslizar para cima e para baixo na pista. Uma ponte terá um caminhão final em cada extremidade. Esses caminhões são fixados diretamente na parte superior ou inferior da pista e podem incorporar rodas motrizes para ajudá-los a se mover para frente e para trás. As pontes rolantes de maior capacidade podem ter caminhões finais maiores ou usar vários caminhões finais para distribuir o peso maior.
Conexão Elétrica
As peças elétricas de um guindaste fornecem energia. Algumas pontes rolantes, especialmente sistemas de alta capacidade, podem exigir energia elétrica para a ponte, talhas e carrinhos.
Uma ponte rolante com energia elétrica contará com barras condutoras isoladas, uma série de cabos chamados festooning e caixas de energia para fornecer energia. Na maioria dos casos, o sistema elétrico alimentará vários componentes do guindaste
Controles
Existem várias maneiras de controlar uma ponte rolante. Uma ponte rolante elétrica usará um controlador pendente conectado, um controle remoto sem fio alimentado por bateria ou um sistema de controle montado. Normalmente, usar um controle remoto sem fio será a opção mais segura, pois os operadores do guindaste podem operar o guindaste à distância. Como resultado, eles não atrapalharão o sistema durante a operação e terão uma visão melhor de onde as cargas estão viajando.
Pára-choques
Um sistema de ponte rolante pode incluir amortecedores para reduzir o impacto de parada. Durante a instalação, você pode colocar amortecedores em quase qualquer ponto onde desejar limitar o movimento da ponte. Por exemplo, colocar amortecedores nas extremidades de cada trilho da pista garantirá que a ponte pare mais suavemente. Se o seu sistema incluir diversas pontes, você poderá usar amortecedores para mantê-las separadas.
Lembre-se de que você precisará substituir os pára-choques à medida que eles se desgastam para prolongar a vida útil da ponte rolante.

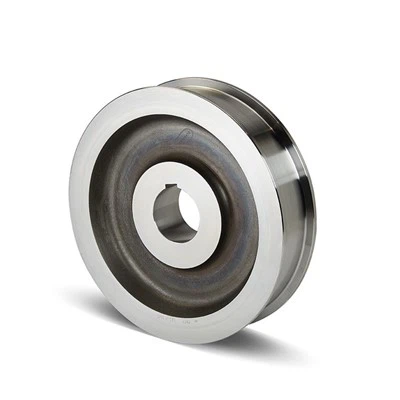

Rodas
Vários tipos de rodas ajudam uma ponte rolante a operar corretamente. Como mencionamos, os caminhões de ponte possuem rodas que garantem que eles possam se mover suavemente pelas pistas. Além disso, o carrinho usa rodas para andar de um lado para o outro na ponte. Esta é uma parte crucial do sistema de ponte rolante, portanto, você deve garantir que suas rodas estejam sempre em condições de funcionamento.

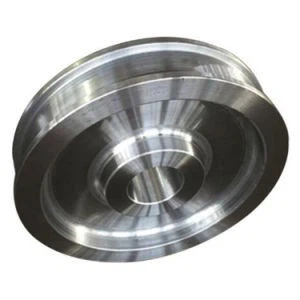

Tipos de rodas de guindaste
De acordo com diferentes padrões, as rodas de guindaste podem ser classificadas em diferentes tipos, como rodas de guindaste de borda simples e de borda dupla, rodas de guindaste de fundição e forjamento, etc. A seguir, rodas de guindaste de borda única e de borda dupla serão introduzidas em comprimento.
|
Rodas de guindaste de borda única |
Rodas de guindaste de borda dupla |
|
|
Aplicação de rodas de guindaste |
Viagem de ponte rolante, guindaste de pórtico |
Carrinho viajando da ponte e do guindaste de pórtico |
|
Altura do flange das rodas do guindaste |
20mm-25mm |
25mm-30mm |
|
Materiais das rodas do guindaste |
aço fundido ZG340-640, |
ZG340-640 aço fundido, |
|
ZG-50aço de pista baixa SiMn |
ZG-50aço de baixa faixa SiMn, |
|
|
Profundidade de endurecimento da parte do piso das rodas |
Maior ou igual a 20mm |
Maior ou igual a 20mm |
|
Dureza da superfície de rolamento |
Aço fundido ZG340-640 com dureza de 300-350HB, ZG-50SiMn com dureza de420-480HB |
Aço fundido ZG340-640 com dureza de 300-350HB, ZG-50SiMn com dureza de420-480HB |
Opções de materiais padrão para rodas de guindaste
aço da roda da polia 1060V
Nossa formulação química 1060 e processo de forjamento garantem que nossas rodas de roldanas tenham uma longa expectativa de vida útil. A formulação química melhora o refinamento do grão durante o forjamento, o que se traduz em maior vida útil.
Aço da roda do guindaste 1070M
Nossa formulação química especial 1070 foi projetada para atender ou exceder os requisitos do Relatório Técnico nº 6 da AIST para temperabilidade. Isso garante que nossas rodas tenham o alto nível de durabilidade que você espera.
Aço 4140
Nosso material 4140 pode ser usado de forma intercambiável em nossas aplicações de guindastes e roldanas. É uma excelente escolha quando são necessárias expectativas de vida muito longas. Este material também é usado em peças brutas de engrenagens.
Aço 4340
Nossa formulação química 4340 foi projetada para cargas severas e aplicações ambientais. Este material também tem sido usado em aplicações de rodas de guindastes devido à grave distorção da via do guindaste. Também é utilizado na produção de peças brutas de engrenagens.
Aço para engrenagens série 8000
Este material é usado na maioria das aplicações de engrenagens onde a tenacidade do corpo da engrenagem é combinada com o endurecimento dos dentes. Também produzimos engrenagens de muitos outros materiais. Envie-nos sua especificação para análise por nossa equipe metalúrgica.
410 Aço Inoxidável
Esta liga martensítica é usada em peças forjadas especiais por sua capacidade de ser endurecida até certo ponto e por sua capacidade de prevenir corrosão e desgaste moderados.
17-4 Aço Inoxidável
Esta liga martensítica é usada em peças forjadas especiais para maior resistência à corrosão. Como o endurecimento por envelhecimento é realizado em baixas temperaturas, as peças podem ser usinadas e endurecidas por envelhecimento sem muita distorção.
Aço Inoxidável Série 300
Esta liga austenítica é usada em aplicações onde é necessário o mais alto nível de resistência à corrosão. O material é tratado com solução seguido de têmpera para fornecer um material de alto impacto, baixa dureza e excelente resistência à corrosão.
tratamento térmico de roda de ponte rolante
As rodas da ponte rolante são uma parte pequena, mas importante, de uma ponte rolante. A qualidade das rodas da ponte rolante afeta a qualidade e a operação da ponte rolante. O tratamento térmico das rodas do guindaste pode diretamente melhorar a qualidade das rodas da ponte rolante.
Materiais das rodas da ponte rolante
As rodas de pontes rolantes geralmente são produzidas em aço fundido ZG310-570 ou aço de melhor qualidade. As rodas da ponte rolante de tamanho pequeno podem ser feitas de aço forjado, mas não abaixo do 45º aço inoxidável. As rodas da ponte rolante que suportam cargas pesadas são feitas de liga de aço, como ZG55CrMn, ZG50MnMo, etc. Materiais de liga também são usados quando é necessário reduzir o diâmetro das rodas da ponte rolante e, eventualmente, diminuir a altura das pontes rolantes.
Tratamento térmico de rodas de pontes rolantes
Para aumentar a capacidade de carga e a vida útil da roda do guindaste, a banda de rodagem deve ser tratada termicamente. É necessário que a dureza da superfície medial da roda seja 300-380HB, 20mm de profundidade endurecida não inferior a 260HB, o que pode ser alcançado nas condições técnicas atuais usando uma variedade de tratamentos térmicos.
Vantagens do nosso transporte final do guindaste
Construção Robusta
Nosso carro final é construído com materiais de alta qualidade e engenharia de precisão, proporcionando excelente integridade estrutural e durabilidade.
Carros de extremidade dupla
O carro final vem em um par para apoiar a viga da ponte rolante. Cada carro final é projetado para suportar uma parte da carga do guindaste, garantindo um movimento equilibrado e estável.
Movimento Suave
Equipado com rolamentos e rodas avançados, o carro final permite um movimento suave e sem esforço ao longo da pista do guindaste, reduzindo o atrito e aumentando a eficiência operacional.
Projeto aberto
A configuração de tipo aberto do carro final proporciona fácil acesso para manutenção e inspeção das rodas e rolamentos, minimizando o tempo de inatividade e simplificando a manutenção.
Opções personalizáveis
Entendemos que cada aplicação de ponte rolante possui requisitos exclusivos. Nosso carro final de tipo aberto pode ser personalizado para se adequar a diversas especificações de guindaste, como largura da viga da ponte e distância entre eixos.
Instalação fácil
O carro final foi projetado para fácil instalação e integração em sistemas de pontes rolantes novos ou existentes, agilizando o processo de configuração.
Recursos de segurança aprimorados
A segurança é a nossa prioridade. O carro de extremidade aberta foi projetado com recursos de segurança adicionais, como interruptores de limite e dispositivos antidescarrilamento, garantindo operações seguras e sem acidentes do guindaste.
Resistência à corrosão
Para resistir a ambientes industriais adversos, o carro final é revestido com materiais resistentes à corrosão, prolongando a sua vida útil e reduzindo as necessidades de manutenção.
Como escolher peças de ponte rolante?
As pontes rolantes são equipamentos essenciais para muitas indústrias, como construção, manufatura, mineração e muito mais. Eles podem levantar e mover cargas pesadas com facilidade e eficiência. No entanto, para garantir a segurança e o desempenho da sua ponte rolante, você precisa escolher as peças certas para ela. Aqui estão algumas dicas sobre como escolher peças de ponte rolante.
Conheça o modelo e as especificações do seu guindaste
Guindastes diferentes têm requisitos diferentes para suas peças, como tamanho, capacidade, velocidade e potência. Você deve consultar o manual ou a etiqueta do seu guindaste para saber seu modelo e especificações. Isso o ajudará a restringir suas opções e evitar a compra de peças incompatíveis.
Escolha peças de qualidade de fornecedores confiáveis
As peças da ponte rolante estão sujeitas a desgaste, portanto, você precisa escolher peças que sejam duráveis e confiáveis. Você também deve comprar de fornecedores que tenham boa reputação e ofereçam garantias e serviços pós-venda. Você pode verificar avaliações, classificações e depoimentos online para saber mais sobre a qualidade e reputação dos fornecedores.
Considere os custos de manutenção e reparo
As peças de pontes rolantes não são baratas, então você precisa considerar os custos de manutenção e reparo a longo prazo. Você deve escolher peças que sejam fáceis de instalar, operar e manter. Você também deve evitar peças obsoletas ou difíceis de encontrar, pois podem aumentar o tempo de inatividade e as despesas.
Compare preços e recursos
Antes de comprar qualquer peça de ponte rolante, você deve comparar os preços e características de diferentes fornecedores e marcas. Você deve procurar o melhor valor pelo seu dinheiro, não necessariamente a opção mais barata ou mais cara. Você também deve considerar os custos de envio, prazo de entrega e política de devolução dos fornecedores.
Consulte um especialista se necessário
Se não tiver certeza de quais peças você precisa ou como escolhê-las, consulte um especialista para obter orientação. Você pode entrar em contato conosco, um fabricante de guindastes. Podemos ajudá-lo a identificar suas necessidades, recomendar peças adequadas e fornecer serviços de instalação e manutenção.
Nossa fábrica
Perguntas frequentes sobre peças de guindaste
P: O que é um carro final de guindaste?
P: Quais são os diferentes tipos de rodas de guindaste?
P: De que material são as rodas do carrinho do guindaste?
P: Quantas rodas tem um guindaste?
P: Como são chamadas as rodas de um guindaste com ranhuras abertas?
P: O que é uma roda de polia?
P: O que são rodas de guindaste de aço forjado?
P: Qual aço é usado em rodas ferroviárias?
P: De que material são as rodas do trem a vapor?
P: O que torna as rodas forjadas?
P: De que material são feitas as rodas do guindaste?
P: O que é um carro final?
P: Qual é o principal membro estrutural de uma ponte rolante?
P: Quais são os componentes de um guindaste de pórtico?
P: Qual é o tamanho das rodas da ponte rolante?
