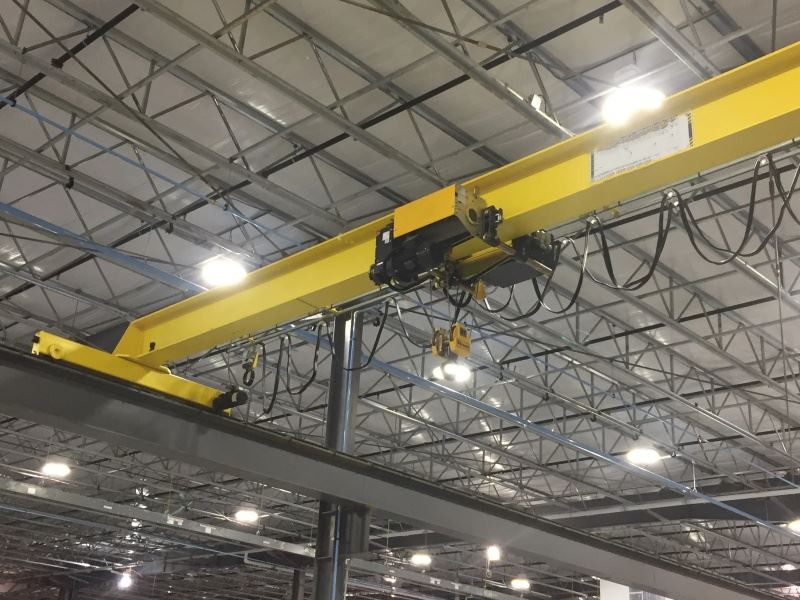

Ponte rolante de viga única





1. Ponte rolante de viga única é um tipo comum de ponte rolante, geralmente usada para movimentação e elevação de materiais em oficinas, armazéns, fábricas e outros locais.

2. O guindaste de ponte de viga única consiste principalmente em uma ponte horizontal (viga única) e duas pernas de suporte. A ponte do guindaste abrange a área de trabalho da oficina da fábrica, e as pernas de suporte em ambos os lados são apoiadas na pista para garantir a estabilidade do guindaste na direção lateral.

3. A ponte do guindaste de ponte de viga única é equipada com um ou mais carrinhos de guindaste, que são responsáveis ​​por içar e levantar mercadorias. O carrinho se move ao longo da ponte na direção do comprimento da fábrica, e o guindaste no carrinho pode ser levantado e abaixado na direção da largura da ponte.

4. A capacidade de carga do guindaste de ponte de viga única é geralmente pequena, adequada para manuseio de cargas leves e médias. Sua capacidade de carga é geralmente entre 1 e 20 toneladas, mas as especificações específicas variam de acordo com o design de diferentes fabricantes.

5. O guindaste de ponte de viga única é amplamente utilizado em oficinas de produção, armazéns, centros de logística, siderúrgicas e outros locais, especialmente em ambientes com espaço limitado, podendo utilizar efetivamente o espaço vertical para movimentação de materiais.

Altura Máx. de Elevação: 6~30m

Garantia: 1 ano

Peso (KG):1500 kg

Carga Máx. de Elevação: 32 Ton

Vão: 7,05 m ou personalizado

Classe trabalhadora: A3/A4/A5

Capacidade de elevação: 3,5,10,16,20,25,32 toneladas

Potência: 3P 220--440 V/50HZ 60HZ

Temperatura de trabalho: -20-40 graus





1.Farol alto

1. A viga principal de uma ponte rolante de viga única é sua parte estrutural central, que suporta principalmente a carga do guindaste e dá suporte à operação do guindaste.

2. A viga principal de uma ponte rolante de viga única geralmente adota uma viga de caixa ou uma estrutura de viga I, ambas podendo efetivamente suportar cargas laterais. As vigas de caixa têm maior rigidez e estabilidade, enquanto as vigas I são mais leves e adequadas para ocasiões com cargas menores.

3. A viga principal de um guindaste de ponte de viga única é geralmente feita de aço de alta resistência para garantir que tenha capacidade de carga e durabilidade suficientes. A seleção e o processamento do aço são cruciais para a segurança e o desempenho do guindaste.

4. A viga principal de um guindaste de ponte de viga única precisa ser inspecionada e mantida regularmente durante o uso para garantir sua integridade estrutural e funcionamento normal. Isso inclui verificar a corrosão do aço, a integridade dos pontos de soldagem e o desgaste das peças de conexão.

Sistema de elevação

O sistema de elevação de uma ponte rolante univiga é seu componente principal, usado para concluir a elevação e o manuseio de materiais.

2. O sistema de elevação é composto principalmente pelos seguintes componentes: guincho (guindaste), cabo de aço ou corrente, motor, sistema de freio, sistema de controle, polia e dispositivo de guia.

3. No geral, o sistema de elevação de uma ponte rolante de viga única proporciona um manuseio de materiais eficiente e seguro por meio do trabalho coordenado desses componentes.



Viga final

1. A viga final de uma ponte rolante de viga única é uma parte importante da estrutura do guindaste, sendo a principal responsável por suportar a viga principal e fixá-la nas pernas ou trilhos de apoio.

2. As vigas finais de um guindaste de ponte de viga única estão localizadas em ambas as extremidades da viga principal, geralmente em uma estrutura horizontal ou ligeiramente inclinada. Os dois lados da viga final são conectados às pernas de suporte, que são fixadas nos trilhos da oficina ou fábrica. A principal função da viga final é suportar o peso da viga principal e distribuir uniformemente a carga da viga principal para as pernas de suporte ou trilhos. Ela garante a estabilidade do guindaste durante a operação. Rodas ou trilhos são instalados na viga final, que se movem ao longo dos trilhos da oficina ou fábrica, permitindo que todo o sistema do guindaste se mova lateralmente dentro de uma faixa especificada. A viga final é geralmente feita de aço de alta resistência para fornecer resistência e durabilidade suficientes. A seleção e a tecnologia de processamento do aço são cruciais para o desempenho da viga final.

3. Em geral, a viga final desempenha um papel importante no suporte e transporte de uma ponte rolante de viga única, e seu projeto e manutenção afetam diretamente a estabilidade operacional e a segurança do guindaste.

















Mecanismo de deslocamento do guindaste

1. O mecanismo de deslocamento do guindaste de uma ponte rolante de viga única é um dos principais componentes do guindaste, usado para permitir que o guindaste corra ao longo de um trilho horizontal na viga principal. A principal função deste mecanismo é obter movimento lateral na viga principal, para que o guindaste possa cobrir uma faixa maior na área de trabalho.

2. A operação do Guindaste de uma ponte rolante de viga única é geralmente controlada por um painel de controle ou alavanca de operação, através da qual o operador pode iniciar, parar, acelerar ou desacelerar o movimento do Guindaste. Em algumas pontes rolantes de viga única modernas, um sistema de controle remoto pode ser equipado, e o operador pode controlar remotamente o movimento do Guindaste, proporcionando maior flexibilidade operacional e segurança.

3. Em geral, o design e a manutenção do mecanismo de deslocamento do guindaste são cruciais para o desempenho e a segurança de guindastes de ponte de viga única. Por meio de design preciso e manutenção eficaz, ele pode garantir que o carrinho se mova de forma suave e eficiente na viga principal, melhorando assim a eficiência operacional e a confiabilidade do guindaste.





























Mecanismo de deslocamento do carrinho

1. O mecanismo de movimentação do carrinho de um guindaste de ponte de viga única é uma parte importante do guindaste, responsável por mover o carrinho ao longo da direção da largura da viga principal. Este mecanismo permite que o guindaste cubra uma área de trabalho mais ampla na viga principal.

2. O carrinho de um guindaste de ponte de viga única geralmente consiste em uma carroceria, um dispositivo de acionamento e uma roda de suporte. A carroceria é equipada com um suporte para montar a eslinga ou o guincho do guindaste. A principal função do carrinho é mover-se ao longo da direção da largura da viga principal para obter o levantamento e a transferência da carga.

3. As rodas do carrinho rolam ao longo do trilho na viga principal, que pode ser um trilho-guia ou um trilho de aço na viga principal. O design da roda e a planura do trilho afetam diretamente a operação suave do carrinho. Para garantir a operação estável do carrinho na viga principal, o design geralmente inclui dispositivos de guia, que ajudam o carrinho a permanecer no trilho correto e evitar desvios ou emperramento.

4. O movimento e a operação do carrinho são geralmente controlados por um painel de controle ou uma alavanca, através da qual o operador pode iniciar, parar, acelerar ou desacelerar o carrinho. Em algumas pontes rolantes modernas de viga única, um sistema de controle remoto pode ser equipado, o que permite ao operador controlar remotamente o movimento do carrinho, proporcionando maior flexibilidade operacional e segurança.

O design e a manutenção do mecanismo de operação do carrinho são cruciais para o desempenho geral do guindaste de ponte de viga única. Por meio de design preciso e manutenção regular, a operação suave e eficiente do carrinho na viga principal pode ser garantida, melhorando assim a eficiência de trabalho e a segurança do guindaste.



6.Roda de guindaste

1. As rodas de uma ponte rolante de viga única são um componente essencial do seu mecanismo operacional, responsáveis ​​por transferir a carga da viga principal para os trilhos de apoio e permitir que a ponte rolante se mova suavemente sobre a viga principal.

2. As rodas de um guindaste de ponte de viga única são geralmente feitas de aço de alta resistência para suportar cargas e desgaste. Rodas de aço podem suportar altas cargas e ambientes de trabalho severos. As rodas podem vir em diferentes formas, como rodas sólidas ou rodas de cubo com furos internos. As bordas das rodas geralmente têm aros para permitir um rolamento suave nos trilhos.

3. As rodas de uma ponte rolante de viga única rolam ao longo dos trilhos ou trilhos na viga principal. Os trilhos podem ser trilhos de aço montados na viga principal ou trilhos-guia especialmente projetados. Os trilhos precisam ser inspecionados e mantidos regularmente para garantir que suas superfícies sejam lisas e livres de deformação para evitar desgaste e operação irregular das rodas.

As rodas são um componente importante para a operação estável de um guindaste de ponte de viga única. Por meio de design e manutenção precisos, o movimento suave das rodas na viga principal é garantido, melhorando assim o desempenho geral e a eficiência de trabalho do guindaste.



Gancho de guindaste

1. O gancho de um guindaste de ponte de viga única é um dos principais componentes em seu sistema de elevação, que é usado diretamente para suspender e mover a carga. O design e a função do gancho são muito importantes e afetam diretamente a eficiência de trabalho e a segurança do guindaste.

2. A estrutura do gancho:

Corpo do gancho: A parte principal do gancho, geralmente curvada, para que possa pendurar firmemente a carga. O design do corpo do gancho deve atender aos requisitos de resistência e estabilidade.

Ponta do gancho: A ponta do gancho é a parte que entra em contato com a carga e geralmente é projetada para ser mais afiada para agarrar melhor o material ou acessórios.

Furo de gancho ou gancho: O gancho geralmente tem um ou mais furos de gancho para conectar correntes, cabos de aço ou outras eslingas.

Material e fabricação:

Material: O gancho é geralmente feito de aço de liga de alta resistência para garantir sua resistência e durabilidade sob altas cargas. A seleção do aço e o processo de tratamento térmico são cruciais para o desempenho do gancho.

Processo de fabricação: O processo de fabricação do gancho inclui processos como forjamento, tratamento térmico e tratamento de superfície para garantir que ele tenha resistência e desgaste suficientes.

Capacidade de carga:

Carga nominal: A carga nominal do gancho deve atender ou exceder a capacidade máxima de carga do guindaste. O projeto e a fabricação do gancho devem levar em consideração o valor máximo da carga de trabalho para garantir a segurança.

Fator de segurança: O projeto do gancho deve incluir um certo fator de segurança para lidar com sobrecarga ou situações inesperadas.

3. Em suma, como um componente importante do guindaste de ponte rolante de viga única, o projeto, a fabricação e a manutenção do gancho precisam seguir rigorosamente os padrões de segurança e os requisitos técnicos para garantir que o guindaste possa realizar operações de movimentação de materiais com eficiência e segurança.



Motor

1. O motor de um guindaste de ponte de viga única é a principal fonte de energia para a operação e controle do guindaste. A principal função do motor é acionar várias partes do guindaste, incluindo o carrinho, o carro e o sistema de elevação do próprio guindaste.

2. A seguir estão informações detalhadas sobre o motor de uma ponte rolante de viga única:

Tipos de motores:

Motores CA: A maioria dos guindastes de ponte de viga única usa motores CA devido à sua estrutura simples, baixo custo de manutenção e operação confiável. Os motores CA são adequados para aplicações que exigem operação contínua.

Motores CC: Algumas aplicações podem usar motores CC, especialmente em aplicações que exigem controle de velocidade mais preciso e maior torque de partida.

Funções do motor:

Condução do carrinho: O motor aciona o carrinho através do sistema redutor e de transmissão para movê-lo ao longo da largura da viga principal.

Condução do carro: O motor também pode acionar o carro para movê-lo ao longo do comprimento da viga principal, conseguindo assim o movimento lateral do guindaste na área de trabalho.

Acionamento do sistema de elevação: O motor aciona o sistema de elevação por meio de um guincho ou corrente para concluir a elevação e abaixamento da carga.

Sistema de controle:

Conversor de frequência: Alguns guindastes modernos são equipados com conversores de frequência, que podem ajustar a velocidade e o torque do motor para obter um controle mais preciso e maior eficiência energética.

Sistema de controle elétrico: A operação do motor é geralmente gerenciada por um sistema de controle eletrônico, incluindo funções como partida, parada, aceleração e desaceleração. O sistema de controle eletrônico pode ser um painel de operação manual, interruptores de botão de pressão ou uma interface de tela de toque moderna.

3. Em geral, o motor elétrico desempenha um papel vital no guindaste de ponte de viga única, e seu desempenho e manutenção afetam diretamente a eficiência e a segurança do guindaste. Selecionando adequadamente e mantendo cuidadosamente o motor elétrico, a operação estável e o uso a longo prazo do guindaste podem ser garantidos.

.



Sistema de alarme sonoro e luminoso& interruptor de limite

1. O sistema de alarme sonoro e visual e o interruptor de limite de um guindaste de ponte de viga única são componentes importantes para garantir a operação segura do guindaste. Esses sistemas ajudam a monitorar e controlar a operação do guindaste para evitar sobrecarga, operação incorreta e outros possíveis riscos de segurança.

Sistema de alarme sonoro e luminoso da ponte rolante univiga

O sistema de alarme sonoro e luminoso avisa o operador ou o pessoal ao redor por meio de uma combinação de som e luz para lembrar o operador ou o pessoal ao redor de perigos potenciais ou status anormal do equipamento. Geralmente é usado para emitir avisos como inicialização do equipamento, parada, sobrecarga, falha, etc. para garantir que o operador possa tomar medidas oportunas. O sistema de alarme sonoro e luminoso é geralmente instalado em uma posição visível no guindaste para garantir que o operador e o pessoal ao redor possam ouvir e ver claramente o sinal de alarme. Ajuste a intensidade do som e da luz de acordo com o ambiente de trabalho e as necessidades para garantir que o sistema de alarme possa transmitir avisos de forma eficaz.

3.Interruptor de fim de curso da ponte rolante de viga única

O interruptor de limite é usado para monitorar a posição de cada parte móvel do guindaste para evitar que ele exceda a faixa de trabalho predeterminada. Isso ajuda a proteger o equipamento contra danos e garantir uma operação segura. Quando uma parte do guindaste se aproxima ou atinge a posição definida pelo interruptor de limite, o interruptor de limite será acionado automaticamente para interromper o movimento posterior do equipamento. Os interruptores de limite geralmente são instalados em posições-chave da viga principal, carrinho, carro e outras partes móveis. A posição de instalação precisa ser determinada de acordo com os requisitos específicos de projeto e trabalho.

Depuração: Após a instalação, o interruptor de limite precisa ser depurado para garantir que ele possa detectar com precisão a posição predeterminada e acionar as medidas de proteção correspondentes quando necessário. Os interruptores de limite são geralmente instalados em posições-chave da viga principal, carrinho, carruagem e outras partes móveis. A posição de instalação precisa ser determinada de acordo com os requisitos específicos de projeto e trabalho. Após a instalação, o interruptor de limite precisa ser depurado para garantir que ele possa detectar com precisão a posição predeterminada e acionar as medidas de proteção correspondentes quando necessário.

4. Em termos gerais, sistemas de alarme sonoro e visual e interruptores de limite desempenham um papel vital na segurança em pontes rolantes de viga única, garantindo que o guindaste possa operar com segurança e eficiência durante a operação. Ao projetar, instalar e manter adequadamente esses sistemas, a segurança e a confiabilidade do guindaste podem ser significativamente melhoradas.

Dispositivos de segurança

1. O equipamento de segurança de guindastes de ponte de viga única é uma parte importante para garantir a operação segura e eficiente do guindaste durante a operação. Esses dispositivos são usados ​​para evitar acidentes e proteger a segurança do equipamento e do pessoal.

2. A seguir estão os equipamentos de segurança e funções comuns das pontes rolantes de viga única

Sistema de controle elétrico

Função: Gerenciar o motor e outros equipamentos elétricos do guindaste, fornecer funções precisas de controle e proteção.

Composição: quadro de comando elétrico, inversor, relé.

Função: Garantir o funcionamento normal do motor e evitar falhas elétricas.

Dispositivo de parada de emergência

Função: Interrompa rapidamente todos os movimentos do guindaste em caso de emergência.

Composição: botão de parada de emergência, sistema de parada de emergência.

Função: Em caso de acidente ou emergência, corte rapidamente o fornecimento de energia para garantir a segurança.

Sistema de travagem

Função: Controlar o movimento do guindaste para parar e segurar.

Composição: freio eletromagnético, freio hidráulico, disco de freio.

Função: Garante o desligamento suave do guindaste para evitar que objetos pesados ​​deslizem para baixo ou que o guindaste se mova de forma instável.

Sistema anticolisão

Função: Evitar colisão entre o guindaste e outros equipamentos ou edifícios.

Composição: detector de radar, sensor laser, dispositivo de alarme.

Função: monitorar o ambiente ao redor, emitir um alarme automaticamente ou interromper o movimento do guindaste.

Escudo de segurança

Função: proteger o operador do contato direto com as partes operacionais do guindaste.

Composição: escudo metálico, tela de proteção em malha.

Função: evitar que o pessoal entre em contato com altas temperaturas, peças rotativas ou objetos pesados ​​pendurados para evitar acidentes.

3. Por meio da configuração e manutenção desses equipamentos de segurança, os riscos de segurança durante a operação podem ser efetivamente prevenidos e reduzidos, garantindo a operação segura de pontes rolantes de viga única em vários ambientes de trabalho.

Modo de controle

O modo de controle de um guindaste de ponte de viga única determina o modo de operação e a flexibilidade do guindaste. Diferentes modos de controle se adaptam a diferentes ambientes de trabalho e requisitos operacionais, garantindo que o guindaste possa concluir tarefas de forma eficiente e segura.

2. A seguir estão os principais modos de controle das pontes rolantes de viga única e suas características:

Modo de controle de automação

Características:

Modo de operação: Controle totalmente automatizado através de um sistema de controle de computador ou CLP (controlador lógico programável).

Alta precisão: capaz de obter controle preciso de movimento, monitoramento de carga, operação programada, etc.

Integração de dados: geralmente integrada com sensores, sistemas de monitoramento e sistemas de aquisição de dados para fornecer funções de monitoramento e análise de dados em tempo real.

Cenários aplicáveis:

Linhas de produção altamente automatizadas ou ambientes operacionais de larga escala que exigem controle e monitoramento precisos.

Ocasiões com altas exigências de automação e necessidade de redução de operações manuais.

Modo de controle misto

Características:

Modo de operação: Combinando as vantagens dos modos de controle manual, remoto e de automação, uma variedade de modos de controle são fornecidos.

Flexibilidade: O operador pode alternar entre diferentes modos de controle conforme necessário para se adaptar a diferentes requisitos operacionais.

Adaptabilidade: Capaz de lidar com tarefas operacionais complexas, garantindo flexibilidade operacional e segurança.

Cenários aplicáveis:

Ocasiões em que vários métodos de controle precisam ser integrados para se adaptar a diferentes requisitos operacionais, como ambientes industriais complexos ou mudanças em canteiros de obras.

Sistema de monitoramento e controle de computador

Características:

Método de operação: Monitoramento e controle por meio de um sistema de computador, incluindo uma interface gráfica de usuário (GUI) e software de controle avançado.

Dados em tempo real: fornece status do equipamento em tempo real, dados de carga, histórico de operação e outras informações, além de oferecer suporte a monitoramento e controle remotos.

Inteligente: Funções inteligentes como manutenção preditiva, diagnóstico automático e aviso de falhas podem ser realizadas.

Cenários aplicáveis:

Grandes fábricas ou aplicações de alta tecnologia que exigem análise avançada de dados e controle inteligente.

Ambientes com alta demanda por monitoramento em tempo real e operação remota.

Sistema de controle de proteção de segurança

Características:

Método de operação: Integra várias funções de controle de segurança, como proteção contra sobrecarga, controle de limite, desligamento de emergência, etc.

Função de proteção: Habilite automaticamente medidas de proteção quando o guindaste estiver anormal ou sobrecarregado para evitar danos ao equipamento e acidentes de segurança.

Alarme automático: O sistema pode soar um alarme automaticamente e tomar medidas para evitar maiores perigos.

Cenários aplicáveis:

Todos os ambientes operacionais de guindastes, especialmente áreas de alto risco e ocasiões que exigem controle de segurança rigoroso.

Cenários de operação com altos requisitos de segurança para garantir a segurança de equipamentos e pessoal.

Selecionar o modo de controle apropriado pode melhorar a eficiência operacional e a segurança do guindaste de ponte de viga única. Selecionar o modo de controle apropriado de acordo com os requisitos de trabalho específicos e o ambiente operacional é a chave para garantir a operação eficiente do equipamento.





Esboço





Principais dados técnicos





1. Estrutura simples, fácil instalação e manutenção

Design simples: A estrutura do guindaste de ponte de viga única é relativamente simples, composta principalmente pela viga principal, carrinho, mecanismo de corrida do carrinho e sistema de elevação. Isso torna seu design, instalação e manutenção relativamente fáceis.

Manutenção conveniente: devido à estrutura simples, os problemas podem ser rapidamente localizados durante a manutenção e revisão, reduzindo o tempo e o custo de manutenção.

2. Alta utilização do espaço

Uso eficaz do espaço: o guindaste de ponte rolante de viga única fica suspenso acima da oficina e não ocupa o espaço do solo, o que proporciona mais espaço operacional e de passagem para o piso da oficina.

Economia de espaço: É adequado para ambientes industriais que exigem grandes áreas de uso do solo, como oficinas e armazéns.

3. Capacidade de carga e estabilidade

Capacidade de carga: O projeto do guindaste de ponte rolante de viga única pode transportar uma carga grande e é adequado para o manuseio de materiais médios a pesados.

Estabilidade: A estrutura de viga única tem boa estabilidade, especialmente quando a carga é distribuída uniformemente, podendo proporcionar desempenho de elevação estável.

4. Operação flexível

Vários modos de controle: O guindaste de ponte rolante de viga única pode ser configurado com diferentes modos de controle, como controle manual, controle remoto, controle de solo, etc., para atender a diferentes necessidades operacionais.

Controle preciso: Os modernos guindastes de ponte monoviga são equipados com sistemas de controle que permitem controle e movimentação precisos da carga e são adequados para situações que exigem operações de alta precisão.

5. Alta eficiência de trabalho

Operação eficiente: Pontes rolantes de viga única podem mover e levantar cargas rapidamente, melhorando a eficiência do trabalho, especialmente em ambientes que exigem movimentação frequente de materiais.

Resposta rápida: Em ambientes de trabalho de alta intensidade, o guindaste pode responder rapidamente às instruções do operador e reduzir o tempo de operação.

6. Forte adaptabilidade

Aplicações múltiplas: Adequado para uma variedade de indústrias, como manufatura, armazenagem, logística e construção. Capaz de operar efetivamente em diferentes ambientes e condições de trabalho.

Ajuste flexível: ajustes de configuração podem ser feitos de acordo com necessidades específicas de trabalho e condições ambientais, como adição de dispositivos de proteção, modificação de sistemas de controle, etc.





1. Fabricação

Produção em oficina: Em oficinas de fabricação, pontes rolantes de viga única são usadas para movimentar matérias-primas, produtos semiacabados e produtos acabados para melhorar a eficiência das linhas de produção.

Montagem e manutenção: Adequado para montagem e manutenção de grandes máquinas ou equipamentos, podendo facilmente levantar componentes pesados.

2. Armazenagem e logística

Movimentação de materiais: Em armazéns e centros de logística, pontes rolantes de viga única são usadas para movimentar e empilhar diversas mercadorias para melhorar a eficiência de armazenagem e distribuição.

Carregamento e descarregamento de carga: Adequado para carregar e descarregar mercadorias, movimentar itens grandes ou equipamentos, especialmente entre prateleiras de armazenamento e canais logísticos.

3. Indústria da construção

Canteiro de obras: Em canteiros de obras, pontes rolantes de viga única são usadas para içar materiais de construção, barras de aço e componentes pré-fabricados para dar suporte ao andamento da construção.

Instalação de equipamentos: Usado para instalar e ajustar grandes equipamentos ou instalações de construção para garantir uma construção tranquila.

4. Indústria siderúrgica

Manuseio de aço: Em siderúrgicas, pontes rolantes de viga única são usadas para movimentar e empilhar aço pesado, como bobinas de aço, chapas de aço e perfis.

Operação do forno: aplicável para transferir aço fundido do forno para o molde ou para mover aço na linha de produção.

5. Construção naval

Montagem do casco: No estaleiro, são utilizadas pontes rolantes de viga única para içar e montar as diversas partes do casco.

Reparo de navios: usado para levantar e mover peças, equipamentos e ferramentas de navios.

6. Indústria de energia

Instalação de equipamentos elétricos: usada para instalar e manter grandes equipamentos elétricos, como transformadores e geradores.

Manutenção de instalações de energia: em instalações como usinas de petróleo, gás e nucleares, grandes equipamentos e componentes são movidos e instalados.





1. Estágio de projeto

Análise de requisitos: determine as especificações, capacidade de carga, faixa de trabalho, método de controle, etc. do guindaste de acordo com as necessidades do cliente e o ambiente de trabalho.

Projeto preliminar: desenvolva um plano de projeto preliminar, incluindo o projeto de peças-chave, como a viga principal, o carrinho, o mecanismo de movimentação do carrinho e o sistema de elevação.

Projeto detalhado: Desenhos de projeto detalhados completos e documentos técnicos, incluindo projeto estrutural, seleção de materiais, cálculo mecânico, sistema elétrico, etc.

Revisão de projeto: conduza uma revisão de projeto para garantir que todos os projetos atendam aos padrões de segurança e aos requisitos do cliente.

2. Aquisição de materiais

Seleção de materiais: Selecione materiais apropriados, como aço, liga de alumínio, materiais de soldagem, componentes elétricos, etc., de acordo com os requisitos do projeto.

Seleção de fornecedores: Selecione fornecedores qualificados para aquisição de materiais para garantir a qualidade e o prazo de entrega dos materiais.

Inspeção de materiais: inspecione os materiais adquiridos para garantir que eles atendam aos requisitos de projeto e aos padrões de qualidade.

3. Estágio de fabricação

Processamento: Processar a viga principal, carrinho, carrinho e outros componentes, incluindo corte, soldagem, perfuração, usinagem, etc.

Tratamento de superfície: Tratamento de superfície de peças processadas, como pintura, tratamento antiferrugem, tratamento térmico, etc., para melhorar a durabilidade e a aparência.

Montagem: Montagem de componentes, incluindo montagem da viga principal, carrinho, mecanismo de movimentação do carrinho, sistema de elevação, sistema de controle, etc.

4. Etapa de montagem

Montagem preliminar: A montagem preliminar é realizada na fábrica para verificar a correspondência e a precisão da instalação de cada componente.

Depuração: Depure o guindaste após a montagem preliminar, incluindo a fiação do sistema elétrico, configuração do sistema de controle, depuração da operação do carrinho e do carrinho, etc.

Operação de teste: A operação de teste é realizada para testar várias funções do guindaste, como elevação, abaixamento, movimentação, capacidade de carga, etc., para garantir a operação normal do equipamento.

5. Testes e inspeção

Teste de desempenho: Teste de desempenho do guindaste, incluindo teste de carga, teste de velocidade, teste de estabilidade, etc., para garantir seu desempenho em condições reais de trabalho.

Inspeção de segurança: Verifique os equipamentos e sistemas de segurança do guindaste, como alarme sonoro e luminoso, interruptor de limite, dispositivo de proteção contra sobrecarga, etc., para garantir a conformidade com os padrões de segurança.

Inspeção de qualidade: Realize uma inspeção de qualidade abrangente em toda a máquina para garantir que todos os componentes e sistemas atendam aos requisitos de projeto e aos padrões de qualidade.

6. Inspeção final

Inspeção de aparência: Verifique a aparência do guindaste, incluindo revestimento, juntas de soldagem, logotipos, etc., para garantir que ele atenda aos requisitos do cliente e aos padrões estéticos.

Preparação de documentos: preparar documentos técnicos relevantes, como manuais de operação, guias de manutenção, certificados de conformidade, etc., e entregá-los aos clientes junto com o equipamento.

7. Entrega e instalação

Transporte: Organize o transporte do guindaste para garantir que nenhum dano ocorra durante o transporte.

Instalação no local: Instale e depure no local do cliente para garantir a instalação correta e a operação normal do guindaste.

Treinamento ao cliente: Forneça treinamento de operação e manutenção aos clientes para garantir que eles possam usar o guindaste com segurança e eficácia.

8. Serviço pós-venda

Manutenção e suporte: Fornecer serviços de manutenção e suporte técnico de equipamentos para garantir a operação estável a longo prazo do equipamento.

Tratamento de falhas: Lidar com problemas encontrados pelos clientes durante o uso e fornecer suporte técnico necessário e serviços de substituição de peças de reposição.

Coleta de feedback: colete feedback do cliente, faça melhorias e otimizações e melhore a qualidade do produto e os níveis de serviço.







Inspeção de materiais

Inspeção de qualidade: Uma rigorosa inspeção de qualidade é realizada nas matérias-primas adquiridas para garantir que elas atendam aos requisitos de design e aos padrões nacionais.

Armazenamento de materiais: materiais qualificados são armazenados de acordo com a classificação para evitar corrosão ou danos.

Corte e conformação

Corte de aço: Use corte a plasma, corte a laser ou corte a maçarico e outras tecnologias para cortar o aço de acordo com o tamanho do desenho do projeto.

Processamento de conformação: A chapa de aço é formada por meio de dobra, laminação, soldagem e outros processos para fabricar a viga principal, a viga final e outras peças estruturais.

Soldagem

Soldagem de Componentes: As peças de aço cortadas e formadas são soldadas nas estruturas principais, como a viga principal, a viga final e o carrinho. O processo de soldagem precisa ser rigorosamente controlado para garantir a resistência estrutural e a qualidade da soldagem.

Inspeção de solda: use tecnologia de teste não destrutivo (como teste ultrassônico, teste radiográfico) para inspecionar as soldas e garantir que não haja rachaduras ou outros defeitos.

Usinagem

Usinagem de precisão: A usinagem de precisão é realizada nos principais componentes do guindaste, como conjuntos de rodas, assentos de rolamentos, polias, etc., para garantir sua precisão dimensional e qualidade de superfície.

Montagem da máquina completa

Montagem geral: Com base na pré-montagem, é realizada a montagem geral do guindaste, incluindo a instalação final da viga principal, viga final, mecanismo de elevação, mecanismo de caminhada, etc.

Comissionamento e testes

Sob condições dinâmicas, o desempenho operacional do guindaste é testado, incluindo o teste de elevação, caminhada, direção e outras funções. O tamanho geral do guindaste de ponte montado é verificado para garantir que todas as dimensões atendam aos requisitos do projeto.

Pulverização e tratamento anticorrosivo

Tratamento de superfície Remoção de ferrugem: Remoção de ferrugem na superfície do guindaste, métodos comuns incluem jateamento de areia, decapagem, etc. Pulverização de primer: Pulverize primer anticorrosivo na superfície tratada para evitar oxidação e corrosão do metal. Pulverização de acabamento Pulverização de cor: Pulverize o acabamento de acordo com os requisitos do cliente ou padrões da indústria para dar ao guindaste um efeito protetor e decorativo. Marcação: Após a pulverização, marque as informações de identificação do guindaste de acordo com as especificações, como modelo, carga nominal, etc.

Fábrica e instalação

Embalagem e transporte

Proteção da embalagem: Embale de forma protetora os principais componentes do guindaste para evitar danos durante o transporte. Arranjo de transporte: De acordo com o tamanho do equipamento e as condições de transporte, selecione um método de transporte adequado para transportar o guindaste até o local do cliente.

Aceitação e entrega

Aceitação do cliente

Aceitação no local: O cliente realiza a aceitação do guindaste no local de acordo com os requisitos do contrato e as especificações técnicas para verificar o desempenho e a qualidade do equipamento.

Retificação de problemas: Se algum problema for encontrado, o fabricante precisa retificá-lo a tempo para garantir que o equipamento atenda totalmente aos requisitos do cliente. Entrega e uso Treinamento de operação: O fabricante geralmente treina os operadores do cliente para garantir que eles possam operar o guindaste corretamente e com segurança.

Tag: ponte rolante de viga única, fabricantes, fornecedores e fábrica de ponte rolante de viga única da China
