Ponte rolante de viga única

Ponte rolante de viga única é um tipo de equipamento de elevação amplamente utilizado na produção industrial. Consiste em ponte, viga principal, viga final, guincho elétrico ou carrinho de elevação e sistema de controle elétrico. É usado principalmente para manuseio de materiais e carga e descarga em oficinas de fábrica, armazéns, pátios de carga e outros lugares.



2. O guindaste de ponte de viga única tem estrutura compacta, ocupação de espaço pequeno e pode ser instalado e usado em uma altura de construção mais baixa. O guindaste de ponte de viga única é amplamente usado em muitas indústrias, como fabricação de máquinas, metalurgia do aço, logística e transporte, fabricação de automóveis, materiais de construção, etc., e é particularmente adequado para oficinas ou armazéns que exigem elevação frequente.



3. A manutenção do guindaste de ponte de viga única é relativamente simples. Ele só precisa verificar regularmente o status dos componentes principais, como cabo de aço, gancho, freio, etc. para garantir a segurança e a confiabilidade da operação do equipamento.

Este guindaste se tornou um equipamento indispensável e importante na produção industrial moderna com sua alta eficiência, confiabilidade e economia.



Altura máxima de elevação: 10M, 15M, 6m, 20M

Peso (KG):3260 kg

Carga de elevação máxima: 3 toneladas, 5 toneladas, 10 toneladas, 16 toneladas, 20 toneladas

Extensão:7.5-22.5m

Velocidade de elevação: 8/0.8m/min

Classe Trabalhadora:A3

Altura de elevação:3-24m

Fonte de alimentação: trifásica 380 V 50 Hz

Capacidade de elevação: 1~20t

Temperatura de trabalho: -25~40 graus







1. Viga principal

1. A viga principal de uma ponte rolante de viga única é seu principal componente estrutural, desempenhando um papel importante no suporte e na transmissão da força de elevação. A viga principal é geralmente feita de aço de alta resistência, como Q235B ou Q345B. Esses materiais têm alta resistência ao escoamento e bom desempenho de soldagem, garantindo que a viga principal não se deforme ou quebre ao suportar cargas pesadas.

2. A viga principal é o principal componente de suporte de carga do guindaste, suportando diretamente a carga vertical transmitida pelo gancho ou talha elétrica e transmitindo a carga para a pista de corrida através da viga final. O projeto da viga principal precisa considerar fatores como peso de elevação, vão e frequência de uso para garantir que tenha resistência e rigidez suficientes.

3. A qualidade e o design da viga principal afetam diretamente o desempenho geral e a segurança do guindaste de ponte rolante de viga única, portanto, atenção especial deve ser dada ao selecioná-lo e usá-lo.



Sistema de elevação

1. O sistema de elevação de uma ponte rolante de viga única é a parte central de todo o equipamento, responsável por elevar e transportar materiais. O guincho elétrico é o principal componente do sistema de elevação de uma ponte rolante de viga única. Ele geralmente é suspenso sob a viga principal e usa cabos de aço ou correntes para levantar e abaixar objetos pesados. Ao operar o sistema de controle do guincho elétrico, o motor aciona o redutor para girar o tambor, acionando assim o enrolamento ou a liberação do cabo de aço ou corrente e, em seguida, realizando a subida ou descida do gancho.

2. O sistema de elevação de uma ponte rolante de viga única é amplamente utilizado em várias ocasiões industriais, como fabricação, construção, armazenagem e logística, e é uma ferramenta importante para manuseio de objetos pesados ​​e operações de carga e descarga. Seu desempenho eficiente e estável pode melhorar muito a eficiência da produção e garantir a segurança das operações.



Viga final

1. A viga final de um guindaste de ponte de viga única é um dos componentes estruturais importantes do guindaste. Ela está localizada em ambas as extremidades da viga principal e é a principal responsável por transferir a carga da viga principal para o trilho e permitir que todo o guindaste se mova suavemente no trilho. A viga final geralmente adota uma estrutura do tipo caixa e é soldada a partir de placas de aço de alta resistência. Este projeto fornece boa rigidez e resistência e pode suportar grandes forças laterais e longitudinais. Em alguns guindastes leves, a viga final pode usar vigas I como fundação. Esta estrutura é mais leve e adequada para cargas e vãos menores.

2. A viga final conecta as duas extremidades da viga principal, suporta a viga principal e transfere seu peso para as rodas, distribuindo assim uniformemente a carga. Um dispositivo de acionamento é geralmente instalado na viga final para obter o movimento do guindaste na pista através da roda motriz. Função de guia: A viga final coopera com a pista para garantir que o guindaste corra suavemente ao longo da pista predeterminada durante o movimento e evitar descarrilamento. Um grupo de rodas móveis é instalado sob a viga final, geralmente consistindo de quatro ou mais rodas, que estão diretamente em contato com a pista para suportar o peso do guindaste.

3. A viga final se move suavemente ao longo da pista através do grupo de rodas de caminhada nela, acionada pelo motor. A unidade de acionamento fornece ao guindaste potência para movimento horizontal, enquanto o design estrutural da viga final garante que o guindaste permaneça estável durante o movimento sem inclinar ou desviar da pista.

4. A viga final é uma parte indispensável da estrutura de um guindaste de ponte de viga única. Seu design e qualidade afetam diretamente a estabilidade operacional e a segurança do guindaste. Por meio de design e manutenção razoáveis, a viga final pode garantir que o guindaste se mova suavemente e com precisão na pista, garantindo a eficiência e a segurança do processo de produção.

Mecanismo de deslocamento do guindaste

1. O mecanismo de funcionamento do guindaste de uma ponte rolante de viga única é um dos principais componentes do guindaste, responsável por realizar o movimento lateral de todo o guindaste ao longo da pista. Este mecanismo garante que o guindaste possa se mover em oficinas, armazéns e outros lugares para concluir a operação de elevação. Ele geralmente é instalado na viga final do carrinho do guindaste e acionado por um motor de acionamento. A roda motriz realiza o movimento do guindaste por meio da ligação do motor e do redutor.

2. A fonte de energia principal do mecanismo de funcionamento do guindaste geralmente adota um motor assíncrono trifásico, que tem um alto torque de partida e bom desempenho de regulação de velocidade, e é adequado para as operações frequentes de partida e parada do guindaste. O mecanismo de funcionamento do carrinho geralmente funciona em uma pista de aço, que é colocada com aço e fixada na estrutura do edifício. A largura e o comprimento da pista são determinados de acordo com o vão e o curso do guindaste.

3. O mecanismo de funcionamento do guindaste aciona a roda de caminhada através do motor para fazer o guindaste se mover lateralmente ao longo do trilho. O operador emite instruções através do sistema de controle, e o motor inicia e aciona o redutor para transmitir energia para a roda de caminhada. A roda de caminhada rola no trilho, fazendo com que o guindaste se mova. Quando é necessário parar, o freio eletromagnético atua rapidamente para garantir que o guindaste pare com precisão na posição especificada. O mecanismo do guindaste é uma parte fundamental do guindaste de ponte de viga única para obter manuseio eficiente de materiais. Seu desempenho afeta diretamente a eficiência operacional e a segurança do guindaste. Por meio de design cuidadoso e manutenção regular, o mecanismo do guindaste pode fornecer serviços estáveis ​​e confiáveis ​​para garantir o progresso suave das operações de produção.



Mecanismo de deslocamento do carrinho

1. O mecanismo de deslocamento do carrinho de um guindaste de ponte rolante de viga única é uma parte importante de todo o guindaste, responsável por se mover na viga principal para obter manuseio horizontal e posicionamento preciso dos materiais. Este mecanismo é composto principalmente de uma estrutura de carrinho, um guincho elétrico, uma roda de caminhada, um dispositivo de acionamento e um dispositivo de guia de corda. A estrutura do carrinho é o esqueleto de todo o mecanismo de funcionamento do carrinho. Geralmente é feito de soldagem de chapa de aço ou uma estrutura de aço com alta resistência e rigidez para transportar o guincho elétrico e sua carga de elevação. A estrutura do carrinho entra em contato com a pista na viga principal por meio de polias e rolamentos e pode se mover livremente na viga principal.

2. O mecanismo de deslocamento do carrinho se move no trilho da viga principal através do acionamento do motor. O guincho elétrico é suspenso na estrutura do carrinho, e o movimento vertical do objeto pesado é obtido pelo levantamento e abaixamento do cabo de aço ou corrente. O carrinho se move ao longo da viga principal, permitindo que o guindaste carregue materiais na direção da largura e alcance cobertura total no espaço. A força motriz do carrinho vem principalmente do motor, geralmente um motor assíncrono trifásico de pequena potência, que é responsável por acionar o carrinho para se mover no trilho da viga principal.

3. O mecanismo de deslocamento do carrinho desempenha um papel vital em pontes rolantes de viga única, e seu desempenho afeta diretamente a eficiência geral e a precisão operacional do guindaste. Por meio de design e manutenção eficazes, o mecanismo de operação do carrinho pode garantir a segurança e a eficiência das operações de manuseio de materiais e atender às necessidades operacionais de várias ocasiões industriais.



Roda de guindaste

1. A roda de um guindaste de ponte de viga única é uma parte importante do guindaste, responsável por transferir o peso do guindaste para o solo através do trilho e permitir que o guindaste se mova suavemente no trilho. O design e a qualidade da roda afetam diretamente a estabilidade operacional e a vida útil do guindaste. Os tipos de rodas são rodas motrizes e rodas movidas.

2. A parte principal da roda é geralmente um disco de roda de aço integral. De acordo com os requisitos de design do guindaste, a roda pode ser um design de flange simples, flange dupla ou sem flange. O flange é a parte elevada da borda externa da roda, que é usada principalmente para entrar em contato com a borda do trilho para evitar que o guindaste descarrile. A roda com flange simples tem uma protuberância apenas em um lado, enquanto a roda com flange dupla tem protuberâncias em ambos os lados.

3. Quando o guindaste está funcionando, a roda motriz começa a girar sob o acionamento do motor, levando o guindaste a se mover ao longo do trilho. A roda motriz segue passivamente a rotação da roda motriz e, por meio de sua ação de rolamento, garante o progresso suave do guindaste. O aro da roda é estreitamente combinado com o trilho para evitar que o guindaste descarrile.

4. A roda é um componente essencial para a operação suave de um guindaste de ponte de viga única, e seu desempenho afeta diretamente a segurança e a eficiência operacional do guindaste. O design de roda de alta qualidade e a manutenção regular podem estender a vida útil do guindaste, reduzir a frequência de falhas e garantir que o guindaste possa operar com segurança e confiabilidade sob várias condições de trabalho.

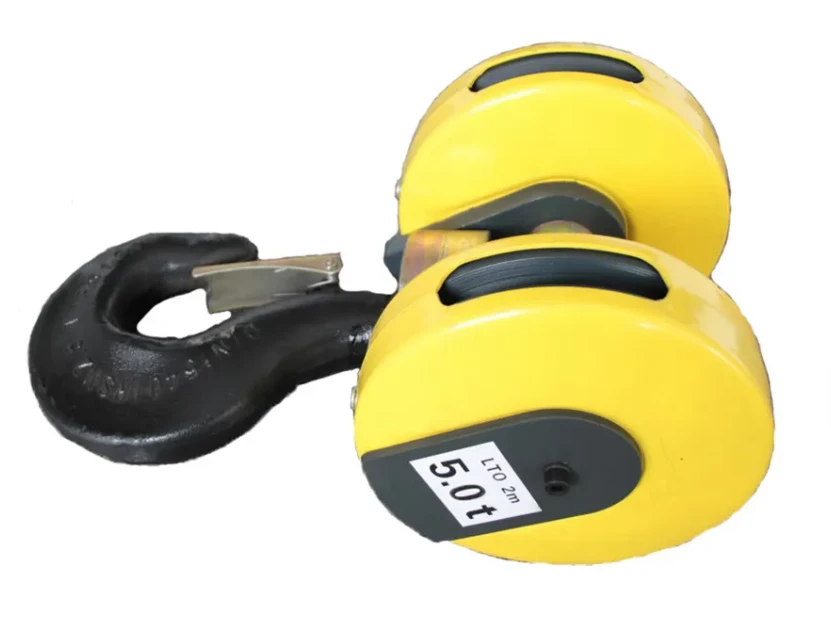

Gancho de guindaste

1. O gancho de uma ponte rolante de viga única é a parte da ponte rolante que entra em contato direto com a carga. Ele é responsável por montar o material e levantá-lo ou movê-lo com segurança para um local designado. O design e o uso do gancho são essenciais para a segurança e eficiência da operação de elevação.

2. O corpo do gancho é geralmente forjado em aço de liga de alta resistência, com resistência à tração e tenacidade extremamente altas, e pode suportar grandes cargas sem deformação ou quebra. O anel do gancho conecta o corpo do gancho ao cabo de aço ou corrente do guindaste, garantindo que o gancho possa girar livremente e evitando que o cabo de aço ou corrente torça durante o levantamento e abaixamento.

3. O gancho único tem uma estrutura simples e geralmente é usado para levantar cargas pequenas e médias. O gancho único é adequado para as necessidades de elevação de locais industriais e de construção em geral. O gancho duplo geralmente é usado para levantar cargas pesadas. Sua estrutura consiste em dois ganchos em paralelo, que podem compartilhar o peso da carga e reduzir o estresse de cada gancho. O gancho é conectado ao cabo de aço ou corrente do guindaste através do anel do gancho. Durante a operação, o gancho pendura o material ou espalhador e levanta ou abaixa a carga através do mecanismo de elevação. Quando o material precisa ser movido, o guindaste transporta a carga para o local designado através do movimento do carrinho e do carro. A função de rotação do gancho pode ajudar a ajustar a direção da carga para um posicionamento preciso.

4. Como a parte do guindaste que entra em contato direto com a carga, o design e o uso do gancho são cruciais para a segurança da operação de elevação. Ganchos de alta qualidade podem suportar cargas enormes e garantir a segurança e a eficiência das operações de elevação por meio de operação e manutenção razoáveis. Seja na produção industrial, projetos de construção ou outras ocasiões que exijam manuseio de materiais, a confiabilidade do gancho é um fator-chave para garantir o progresso suave das operações de elevação.



Motor

1. O motor de um guindaste de ponte de viga única é uma importante fonte de energia para o guindaste, fornecendo energia para o carrinho, carro e mecanismo de elevação do guindaste. O desempenho do motor afeta diretamente a eficiência operacional e a precisão operacional do guindaste. Os tipos de motores incluem motores de funcionamento do carrinho, motores de funcionamento do carrinho e motores de mecanismo de elevação.

2. Quando o motor é ligado, o stater gera um campo magnético rotativo para acionar o rotor a girar. A rotação do rotor é transmitida ao redutor ou diretamente à roda motriz através do eixo de saída do motor, acionando o carrinho ou carro do guindaste para se mover, ou acionando o mecanismo de elevação para levantar ou abaixar a carga. Por meio do dispositivo de regulação de velocidade de frequência variável, o operador pode controlar a velocidade do motor para obter uma operação suave do guindaste. A operação e o controle do motor incluem regulação de velocidade de frequência variável, controle de velocidade dupla e controle remoto.

3. O motor é o dispositivo de energia central para a operação do guindaste de ponte de viga única, e seu desempenho afeta diretamente a eficiência operacional, a segurança e a vida útil do guindaste. O design do motor de alta qualidade e o uso e a manutenção razoáveis ​​podem garantir a operação estável e confiável do guindaste sob várias condições de trabalho e atender às necessidades de diferentes ocasiões industriais.

.



Sistema de alarme sonoro e luminoso& interruptor de limite

1. O sistema de alarme sonoro e luminoso e o interruptor de limite do guindaste de ponte de viga única são dispositivos importantes para garantir a operação segura do guindaste. Eles são usados ​​para lembrar o operador e evitar que o guindaste exceda a faixa de segurança predefinida durante a operação, evitando assim acidentes.

2. Sistema de alarme sonoro e luminoso O sistema de alarme sonoro e luminoso emite sinais sonoros e luminosos durante a operação do guindaste para lembrar o pessoal ao redor de prestar atenção e evitar acidentes de segurança causados ​​por negligência ou operação incorreta do pessoal. O sistema pode solicitar diferentes estados operacionais do guindaste, como partida, parada, elevação e abaixamento do guindaste. Por meio de diferentes sinais sonoros e luminosos, o operador pode identificar rapidamente o estado operacional atual do guindaste.

Alarme sonoro: Geralmente é uma campainha ou alto-falante instalado em uma posição visível do guindaste. Quando o alarme é disparado, um sinal de alerta agudo é emitido para lembrar o pessoal de prestar atenção. Alarme luminoso: O alarme luminoso é geralmente composto de uma luz de flash de alto brilho ou luz LED, e é frequentemente usado em conjunto com o alarme sonoro para emitir um sinal visual forte, que é particularmente adequado para ambientes barulhentos.

3. Os interruptores de limite são usados ​​para limitar o curso do carrinho do guindaste e do carrinho e a amplitude de movimento para cima e para baixo do gancho para evitar que eles excedam a posição segura predeterminada. Por exemplo, quando o carrinho atinge o final da viga principal ou o gancho sobe até a posição limite, o interruptor de limite corta automaticamente o fornecimento de energia e interrompe o movimento relacionado. O interruptor de limite pode evitar que as peças mecânicas do guindaste (como o carrinho, o carrinho e o gancho) sejam danificadas devido ao movimento excessivo. Ele desempenha um papel fundamental na prevenção de acidentes como colisões, extrusões e descarrilamento.

Interruptor de limite mecânico: Estrutura: É acionado mecanicamente e geralmente é equipado com uma alavanca ou rolo. Quando o componente do guindaste toca no dispositivo de limite, a alavanca ou rolo é empurrado, cortando assim o circuito ou disparando um alarme. Interruptor de limite indutivo: Estrutura: Ele usa métodos sem contato, como indução magnética, indução fotoelétrica ou sensores de proximidade para detectar a posição do componente do guindaste, que tem maior precisão e confiabilidade do que os interruptores de limite mecânicos tradicionais. Interruptor de deslocamento: Estrutura: Semelhante ao interruptor de limite, o interruptor de deslocamento é usado especificamente para limitar a distância operacional do guindaste e controlar seu deslocamento detectando a posição do carrinho ou carrinho.

4.Resumo O sistema de alarme sonoro e luminoso alerta o operador sobre o status operacional e os riscos potenciais, emitindo sinais sonoros e luminosos para evitar acidentes.

Os interruptores de fim de curso usam limites de posição física para garantir que os vários componentes do guindaste não excedam a faixa de segurança, evitando danos mecânicos e acidentes.

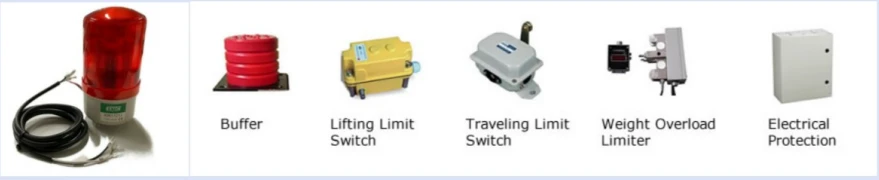

Dispositivos de segurança

1. O equipamento de segurança de pontes rolantes de viga única é uma parte fundamental para garantir a operação segura e eficiente do guindaste. Esses dispositivos incluem, mas não estão limitados a vários dispositivos para evitar sobrecarga, proteger o pessoal e garantir a estabilidade. Dispositivo de proteção contra sobrecarga: impede que o guindaste opere além da carga nominal para evitar acidentes causados ​​por sobrecarga. Interruptor de limite: impede que o carrinho, carro ou gancho do guindaste se mova além da posição segura predeterminada para evitar colisão ou danos mecânicos. Sistema de alarme sonoro e luminoso: emite sinais sonoros e luminosos durante a operação do guindaste para alertar o operador e o pessoal ao redor sobre perigos potenciais ou condições especiais. Sistema de freio de segurança: garante que o guindaste possa frear de forma rápida e confiável quando precisar parar para evitar que a carga escorregue ou outros perigos. Dispositivo de trava de segurança: por meio de travamento mecânico ou elétrico, garante que os componentes do guindaste não se movam acidentalmente durante a manutenção. Existem outros dispositivos de segurança.

2. Esses dispositivos de segurança trabalham juntos para garantir que o guindaste de ponte univiga mantenha um alto grau de segurança e confiabilidade durante a operação.



Modo de controle

1. O modo de controle de um guindaste de ponte de viga única determina o modo de operação e a precisão de controle do guindaste. Diferentes modos de controle são adequados para diferentes necessidades de trabalho e ambientes.

Modo de controle de solo: O operador fica no chão abaixo do guindaste e opera o guindaste por meio de um painel de controle ou alavanca de operação. Comumente usado para operações de elevação em posições fixas, como guindastes em oficinas.

Modo de controle remoto:O operador opera remotamente o guindaste por meio de um controle remoto sem fio, geralmente ficando perto do guindaste ou dentro do campo de visão. Adequado para guindastes que precisam ajustar suas posições com frequência ou operar em uma área grande.

Modo de controle da cabine:O operador senta-se na cabine do guindaste e opera o guindaste por meio de um console. Adequado para guindastes grandes e médios ou ocasiões em que operações no guindaste são necessárias, como grandes oficinas de fabricação ou canteiros de obras.

Modo de controle automático:O guindaste conclui automaticamente a operação de acordo com o programa predefinido ou entrada do sensor sem intervenção humana. Sistema de controle: Contém PLC (controlador lógico programável) ou DCS (sistema de controle distribuído), que é usado para controlar automaticamente o guindaste de acordo com o programa definido.

3.Resumo

O modo de controle de solo é adequado para requisitos de operação simples.

O modo de controle remoto proporciona maior flexibilidade operacional.

O modo de controle da cabine proporciona um ambiente operacional confortável e boa visibilidade.

O modo de controle automático proporciona uma operação de alta precisão e alta eficiência.

O modo de controle semiautomático combina as vantagens da operação manual e do controle automático.

O modo de controle centralizado é adequado para gerenciamento unificado de vários guindastes.

O modo de controle remoto permite a operação em um local distante do guindaste.

Esses modos de controle podem ser selecionados e configurados de acordo com requisitos específicos de trabalho, condições ambientais e o tipo de guindaste para obter o melhor efeito operacional e segurança.





Esboço









1. Estrutura simples e fácil manutenção

Design simples: A estrutura de design do guindaste de ponte rolante de viga única é relativamente simples, consistindo de uma viga principal, uma viga final, um carrinho, um mecanismo de elevação, etc. A simplicidade da estrutura facilita o design, a fabricação e a instalação.

Fácil manutenção: Devido à sua estrutura simples, a manutenção e o trabalho de manutenção são relativamente convenientes, reduzindo o tempo e o custo de reparo e manutenção.

2. Econômico e prático

Baixo custo: Devido à sua estrutura simples, os custos de material e fabricação são relativamente baixos, portanto, os custos de aquisição e construção também são baixos.

Amplamente aplicável: é adequado para necessidades de movimentação de materiais em fábricas de pequeno e médio porte, armazéns e outros locais, e tem alta relação custo-benefício.

3. Ocupação de pequenos espaços

Economia de espaço: a viga principal do guindaste de ponte de viga única foi projetada para passar por cima e não ocupar espaço no solo, o que é particularmente benéfico para ambientes com baixa altura do espaço ou altos requisitos de utilização de espaço.

Grande altura de elevação: O design acima da viga principal aumenta a altura de elevação, o que é adequado para locais que exigem muito espaço de elevação.

4. Operação flexível

Operação suave: Devido à racionalidade do projeto, o guindaste de ponte de viga única pode atingir operação e operação suaves, melhorando a eficiência do trabalho.

Controle preciso: a maioria dos guindastes de ponte de viga única é equipada com sistemas de controle avançados que permitem controle e posicionamento precisos da carga.

5. Alta eficiência de elevação

Alta eficiência de trabalho: Dentro da faixa de trabalho especificada, as pontes rolantes de viga única podem concluir rapidamente o levantamento, a movimentação e a colocação de materiais, melhorando a eficiência geral de trabalho.

Alta adaptabilidade: Adequado para uma variedade de condições de trabalho, incluindo oficinas, armazéns e outros ambientes, e pode atender a diferentes requisitos operacionais.

6. Alto desempenho de segurança

Dispositivos de segurança completos: Pontes rolantes univiga geralmente são equipadas com uma variedade de dispositivos de segurança, como proteção contra sobrecarga, interruptores de limite, sistemas de alarme sonoro e luminoso, etc., para garantir a segurança durante a operação.

Boa estabilidade: Devido à estrutura de suporte de sua viga principal, o guindaste tem boa estabilidade durante a operação, reduzindo o risco de acidentes causados ​​por capotamento ou instabilidade.





1. Fabricação

Oficina de produção: Na oficina de produção da indústria de manufatura, guindastes de ponte de viga única são frequentemente usados ​​para manuseio de materiais, montagem de componentes e içamento de produtos. Eles podem concluir com eficiência o levantamento e a movimentação de materiais na linha de produção e melhorar a eficiência da produção.

Usinagem: Utilizada no processo de processamento mecânico para transportar peças pesadas, ferramentas e equipamentos para garantir a suavidade do processo de processamento.



2. Armazenagem e logística

Armazém: Em grandes armazéns, pontes rolantes de viga única podem ser usadas para armazenamento, classificação e triagem de materiais. Elas ajudam a melhorar a eficiência da operação do armazém e reduzem a carga de trabalho do manuseio manual.

Centro de logística: No centro de logística, pontes rolantes de viga única podem ser usadas para carga, descarga, transbordo e distribuição de mercadorias, melhorando a velocidade e a precisão das operações logísticas.



3. Canteiro de obras

Canteiro de obras: No canteiro de obras, guindastes de ponte de viga única são usados ​​para içar materiais de construção, equipamentos e componentes. Eles fornecem soluções eficazes de elevação e movimentação em operações de alta altitude.

Infraestrutura: Usado para movimentação de objetos pesados ​​em projetos de infraestrutura, como içamento e posicionamento de materiais como vigas de concreto e barras de aço.



4. Metalurgia e Siderurgia

Produção de aço: Em siderúrgicas, pontes rolantes de viga única são usadas para movimentar tarugos, cargas de fornalha e outros materiais pesados. Elas operam em ambientes de alta temperatura e carga pesada para ajudar a atingir processos de produção suaves.

Processamento metalúrgico: Usado para manuseio de matéria-prima, elevação de produtos e programação de equipamentos em processamento metalúrgico.



5. Mineração

Mineração: Na mineração, guindastes de ponte de viga única são usados ​​para mover minério, equipamentos e ferramentas. Eles ajudam a melhorar a eficiência e a segurança do processamento de minério.

Processamento de minério: Em plantas de processamento de minério, pontes rolantes de viga única podem ser usadas para manusear e transportar minério, equipamentos e peças de máquinas pesadas.



6. Eletricidade e energia

Usinas de energia: Em usinas de energia, pontes rolantes de viga única são usadas para instalar e manter equipamentos de geração de energia, transformadores e outros componentes pesados. Elas garantem a instalação e manutenção seguras dos equipamentos.

Instalações de energia: Usadas para manuseio, montagem e manutenção de equipamentos em instalações de energia para dar suporte à estabilidade da produção e do fornecimento de energia.





1.Preparação do material

Aquisição de materiais Aço: Compre aço para a fabricação de vigas principais, vigas finais e outras peças estruturais.

Componentes elétricos: Compre componentes elétricos como motores, controladores, interruptores de limite, sistemas de alarme, etc.

Acessórios: Incluindo acessórios necessários para guindastes, como rodas, ganchos, correntes, etc.

Inspeção de materiais Inspeção de qualidade: Realize uma inspeção de qualidade nos materiais adquiridos para garantir que eles atendam aos requisitos e padrões de projeto.

2.Processo de fabricação

Processamento de aço Corte: Corte o aço no tamanho necessário de acordo com os desenhos de projeto.

Soldagem: Executar soldagem de aço e montar vigas principais, vigas finais e outras peças estruturais.

Processamento: Realizar processamento mecânico no aço soldado, como perfuração, fresamento, etc., para atender aos requisitos de montagem.

Conjunto

3. Montagem de componentes

Montagem da viga principal: monte as vigas principais processadas e instale componentes como rodas e vigas finais.

Instalação do carrinho: Instale o carrinho fabricado na viga principal e ajuste-o.

Instalação do mecanismo de elevação: Instale o mecanismo de elevação no guindaste e conecte o motor, tambor, gancho e outros componentes. Instalação do sistema elétrico

Sistema de controle: Instale componentes elétricos e sistema de controle no guindaste, conecte cabos e painel de controle. Circuito de teste: Verifique se o circuito elétrico está conectado corretamente para garantir a operação normal do sistema elétrico.

4.Comissionamento e testes

Teste sem carga Inspeção preliminar: Realize uma inspeção preliminar do guindaste para garantir que cada componente esteja instalado corretamente.

Operação sem carga: Execute um teste sem carga para verificar o status operacional, a estabilidade e a segurança do guindaste.

Teste de carga Teste de carga: Realize um teste sob a carga especificada para verificar a capacidade de carga do guindaste, a estabilidade e a função do dispositivo de proteção de segurança.

Ajuste de desempenho: ajuste o desempenho do guindaste de acordo com os resultados dos testes para garantir que ele atenda aos requisitos do projeto.

5.Aceitação e entrega

Relatório de inspeção de aceitação de qualidade: prepare um relatório de aceitação de qualidade para registrar os resultados dos testes e vários parâmetros.

Aceitação do cliente: Convide o cliente a realizar a aceitação e confirmar se o desempenho e a qualidade do guindaste atendem aos requisitos.

Arranjo de transporte de entrega: Organize o transporte do guindaste e entregue-o no local do cliente.

Instalação no local: instale e depure no local do cliente e treine o operador.

Serviço pós-venda Serviço de garantia: Fornece serviço de garantia por um determinado período de tempo e lida com problemas de pós-venda.

Suporte de manutenção: Fornecer serviços regulares de manutenção e revisão para garantir uma operação estável e de longo prazo do guindaste.













Inspeção de materiais

Inspeção de qualidade: Uma rigorosa inspeção de qualidade é realizada nas matérias-primas adquiridas para garantir que elas atendam aos requisitos de design e aos padrões nacionais.

Armazenamento de materiais: materiais qualificados são armazenados de acordo com a classificação para evitar corrosão ou danos.

Corte e conformação

Corte de aço: Use corte a plasma, corte a laser ou corte a maçarico e outras tecnologias para cortar o aço de acordo com o tamanho do desenho do projeto.

Processamento de conformação: A chapa de aço é formada por meio de dobra, laminação, soldagem e outros processos para fabricar a viga principal, a viga final e outras peças estruturais.

Soldagem

Soldagem de Componentes: As peças de aço cortadas e formadas são soldadas nas estruturas principais, como a viga principal, a viga final e o carrinho. O processo de soldagem precisa ser rigorosamente controlado para garantir a resistência estrutural e a qualidade da soldagem.

Inspeção de solda: use tecnologia de teste não destrutivo (como teste ultrassônico, teste radiográfico) para inspecionar as soldas e garantir que não haja rachaduras ou outros defeitos.

Usinagem

Usinagem de precisão: A usinagem de precisão é realizada nos principais componentes do guindaste, como conjuntos de rodas, assentos de rolamentos, polias, etc., para garantir sua precisão dimensional e qualidade de superfície.

Montagem da máquina completa

Montagem geral: Com base na pré-montagem, é realizada a montagem geral do guindaste, incluindo a instalação final da viga principal, viga final, mecanismo de elevação, mecanismo de caminhada, etc.

Comissionamento e testes

Sob condições dinâmicas, o desempenho operacional do guindaste é testado, incluindo o teste de elevação, caminhada, direção e outras funções. O tamanho geral do guindaste de ponte montado é verificado para garantir que todas as dimensões atendam aos requisitos do projeto.

Pulverização e tratamento anticorrosivo

Tratamento de superfície Remoção de ferrugem: Remoção de ferrugem na superfície do guindaste, métodos comuns incluem jateamento de areia, decapagem, etc. Pulverização de primer: Pulverize primer anticorrosivo na superfície tratada para evitar oxidação e corrosão do metal. Pulverização de acabamento Pulverização de cor: Pulverize o acabamento de acordo com os requisitos do cliente ou padrões da indústria para dar ao guindaste um efeito protetor e decorativo. Marcação: Após a pulverização, marque as informações de identificação do guindaste de acordo com as especificações, como modelo, carga nominal, etc.

Fábrica e instalação

Embalagem e transporte

Proteção da embalagem: Embale de forma protetora os principais componentes do guindaste para evitar danos durante o transporte. Arranjo de transporte: De acordo com o tamanho do equipamento e as condições de transporte, selecione um método de transporte adequado para transportar o guindaste até o local do cliente.

Aceitação e entrega

Aceitação do cliente

Aceitação no local: O cliente realiza a aceitação do guindaste no local de acordo com os requisitos do contrato e as especificações técnicas para verificar o desempenho e a qualidade do equipamento.

Retificação de problemas: Se algum problema for encontrado, o fabricante precisa retificá-lo a tempo para garantir que o equipamento atenda totalmente aos requisitos do cliente. Entrega e uso Treinamento de operação: O fabricante geralmente treina os operadores do cliente para garantir que eles possam operar o guindaste corretamente e com segurança.
