Guindaste de ponte monotrilho



Introdução ao produto do guindaste de ponte monotrilho; Um guindaste de ponte monotrilho é uma solução avançada de elevação e manuseio de materiais projetada para atender às necessidades de indústrias que exigem movimentação eficiente e precisa de cargas pesadas. Operando em um único trilho fixo, este guindaste é a escolha ideal para transporte linear em linhas de produção, armazéns e outros ambientes industriais.

Uma ponte rolante monotrilho é A ponte rolante monotrilho apresenta um design simplificado e construção robusta, tornando-a uma ferramenta confiável para indústrias com altas demandas de produtividade e segurança. É equipado com um carrinho que se desloca ao longo de um único trilho aéreo, proporcionando movimentação horizontal e vertical eficiente e controlada das cargas.

Principais recursos;Design compacto:Ideal para ambientes de espaço limitado com tetos baixos.Maximiza o espaço utilizável sem comprometer o desempenho.Alta capacidade de carga:Pode lidar com cargas que variam de 0,5 toneladas a 20+ toneladas, dependendo do configuração

Operação suave: incorpora motores e carrinhos avançados para uma operação precisa, suave e sem ruído. Construção durável: feita com materiais de alta resistência, garantindo durabilidade a longo prazo, mesmo em condições adversas.

Opções personalizáveis:Podem ser adaptadas com tamanhos, alturas de elevação e velocidades operacionais específicas para atender a requisitos exclusivos.Facilidade de manutenção:Projetado para tempo de inatividade mínimo e baixos custos de manutenção.

Motor de componentes principais

Local de Origem China

Garantia 2 anos

Peso (KG) 10.000 kg

Fonte de alimentação Tensão da indústria local

Temperatura de trabalho Normal -25 -40

Cor da pintura Cor personalizada

Modelo de controle Controle remoto sem fio.Controle de cabine

Certificação CE BV ISO





Viga principal

A viga principal de uma ponte rolante monotrilho é um dos componentes mais críticos, responsável por suportar e transferir a carga de forma eficiente ao longo da via monotrilho. Ele serve como estrutura horizontal sobre a qual a talha e o carrinho se deslocam, garantindo um manuseio suave e seguro do material.

Principais características da viga principal; Construção robusta; Normalmente feito de aço de alta resistência ou materiais de liga para garantir durabilidade e capacidade de suportar cargas pesadas. equilibra força e peso para desempenho ideal. Reduz o peso total do sistema de guindaste sem comprometer a capacidade de carga.

Dimensões personalizáveis;Disponível em diferentes comprimentos, larguras e perfis (por exemplo, viga I, viga em caixa ou treliça) para atender a vários requisitos industriais.Pode ser projetado para acomodar comprimentos de vão e capacidades de carga específicos.Fabricação precisa;Fabricado usando técnicas avançadas para garantir a precisão nas dimensões e no alinhamento, essenciais para a operação segura do guindaste.

Resistência à corrosão;Muitas vezes revestido com tinta anticorrosiva ou galvanizado para suportar condições ambientais adversas, especialmente em aplicações externas ou de alta umidade.

Sistema de elevação

Componentes principais do sistema de elevação;Talha elétrica;Uma talha compacta e potente é o componente principal do sistema de elevação.Inclui um motor, tambor, corda ou corrente e um mecanismo de freio.Disponível em talhas de cabo de aço para cargas mais pesadas ou corrente talhas para aplicações mais leves.

Motor de elevação;Motores de alto desempenho proporcionam operações de elevação e abaixamento suaves e eficientes.Equipado com controles de velocidade variável para manuseio preciso da carga.Construído para lidar com ciclos de trabalho contínuos com geração mínima de calor.

Cabo de aço ou corrente; Meio de elevação durável e resistente ao desgaste usado para conectar a talha à carga. O cabo de aço é ideal para operações pesadas, enquanto as correntes são adequadas para cargas mais leves.

Gancho de carga;Ganchos de aço forjado com capacidade giratória para manuseio de carga seguro e flexível.Inclui travas de segurança para evitar desengate acidental.

Proteção contra sobrecarga;Mecanismos de segurança integrados para evitar elevação além da capacidade do sistema, garantindo operações seguras.Sistema de controle;O sistema de elevação é operado usando um controle pendente, controle remoto por rádio ou um sistema totalmente automatizado.Fornece controle preciso sobre velocidade de elevação, posicionamento, e frenagem.

Fimtransporte

1) Principais características do carro finalConstrução robusta;Fabricado com materiais de alta resistência, como aço, o carro final oferece durabilidade e resistência ao desgaste.Projetado para lidar com o estresse de operações contínuas e cargas pesadas.

2) Conjuntos de rodas de precisão; Equipados com rodas de alta qualidade (aço ou poliuretano) para um deslocamento suave e confiável ao longo da pista. para fácil instalação e operação eficiente em espaços apertados.

3) Sistema de acionamento integrado; Contém motores e caixas de engrenagens que alimentam o movimento do guindaste ao longo dos trilhos. Os motores geralmente apresentam opções de velocidade variável para posicionamento preciso e aceleração ou desaceleração suave.

Mecanismos de Alinhamento;Projetados para garantir perfeito alinhamento da viga principal com os trilhos da pista, reduzindo desgastes e problemas operacionais.Funções do Suporte Final do Carro;Fornece suporte estável para a viga principal e carga do guindaste durante a operação.

Movimento;Permite o deslocamento horizontal do guindaste ao longo dos trilhos da pista, garantindo um posicionamento suave e eficiente.Distribuição de carga;Distribui uniformemente o peso do guindaste e da carga pelos trilhos para evitar tensões estruturais e garantir a longevidade do sistema.







Mecanismo de deslocamento do guindaste

Principais características do carro final;Construção robusta Fabricado com materiais de alta resistência, como aço, o carro final oferece durabilidade e resistência ao desgaste.Projetado para lidar com o estresse de operações contínuas e cargas pesadas

Equipado com rodas de alta qualidade (aço ou poliuretano) para um deslocamento suave e confiável ao longo da pista. As rodas são projetadas para minimizar ruído, desgaste e atrito. em espaços apertados.

Sistema de acionamento integrado; Contém motores e caixas de engrenagens que alimentam o movimento do guindaste ao longo dos trilhos. Os motores geralmente apresentam opções de velocidade variável para posicionamento preciso e aceleração ou desaceleração suave.

Recursos anticolisão;Inclui pára-choques, batentes finais e interruptores de limite para evitar colisões e garantir uma operação segura.Mecanismos de alinhamento;Projetado para garantir o alinhamento perfeito da viga principal com os trilhos da pista, reduzindo desgaste e problemas operacionais.





5. Mecanismo de deslocamento do carrinho

1) Principais componentes do mecanismo de deslocamento do carrinho Estrutura do carrinho; Uma estrutura rígida e durável que suporta a talha e outros componentes do mecanismo. Normalmente construído em aço de alta resistência ou materiais de liga.

2) Rodas de alta qualidade (aço ou poliuretano) montadas no carrinho para um movimento suave ao longo da viga principal. Usinadas com precisão para reduzir o atrito e garantir um deslocamento estável.

3) Motor de acionamento; Um motor elétrico alimenta o movimento do carrinho. Muitas vezes apresenta acionamentos de velocidade variável (VFD) para aceleração e desaceleração suaves. .

4) Rolos guia;Instalados para manter o carrinho alinhado com a viga principal, reduzindo o movimento lateral e o desgaste.Sistema de controle;Operado por meio de pendente, controle remoto ou sistema automatizado para controlar a direção e velocidade do carrinho.

5) Princípio de funcionamento, ativação do acionamento: O motor aciona a caixa de engrenagens, que aciona as rodas do carrinho ao longo da viga principal. Movimento controlado: O operador controla a velocidade e a direção do carrinho por meio do sistema de controle.

Alinhamento da Carga: Os rolos-guia garantem que o carrinho permaneça alinhado com a viga principal durante a operação.

Segurança: Os fins de curso e o sistema de travagem garantem uma paragem segura e precisa.



6. Roda do guindaste

1) Princípio de funcionamento

Rolamento da esteira: Quando o guindaste se move, o motor aciona a roda para girar, e a roda rola na esteira, realizando assim o movimento lateral do guindaste.

Distribuição de carga: O projeto do grupo de rodas é geralmente uma estrutura multi-rodas, que pode dispersar efetivamente a carga total do guindaste, reduzir a pressão na via e prolongar a vida útil da via e das rodas.

Função de orientação: O projeto da roda também deve levar em consideração a função de orientação para garantir que o guindaste permaneça no centro da via durante o movimento para evitar descarrilamento ou inclinação.

2) Manutenção e cuidados

Inspeção regular: O desgaste da roda precisa ser verificado regularmente para garantir um bom contato entre a roda e a pista para evitar acidentes causados ​​por desgaste excessivo.

Lubrificação: Os rolamentos da roda precisam ser lubrificados regularmente para reduzir o atrito, melhorar a eficiência operacional e prolongar a vida útil.

Limpeza: A parte onde a roda entra em contato com a pista precisa ser mantida limpa para evitar danos por fricção ou desgaste causado por detritos.

7. Gancho do guindaste

1) O gancho do guindaste é um dos componentes mais críticos de uma ponte rolante monotrilho, responsável por fixar e segurar com segurança a carga durante as operações de içamento. Ele foi projetado para garantir segurança, confiabilidade e versatilidade ao manusear uma variedade de materiais e pesos. Principais recursos de um gancho de guindaste

2) Material de alta resistência; Feito de aço carbono forjado ou liga de aço para suportar cargas pesadas e resistir à deformação.

Tratado termicamente para maior resistência e durabilidade.Mecanismo giratório;Muitos ganchos de guindaste apresentam um design giratório para permitir que a carga gire livremente sem torcer o meio de elevação (cabo de aço ou corrente).Reduz o estresse nos componentes do guindaste e garante estabilidade.

Trava de segurança;Equipado com uma trava de segurança para evitar que a carga escorregue ou se solte inesperadamente.Aumenta a segurança operacional, especialmente durante movimentos dinâmicos.Marcações de capacidade de carga;Claramente marcadas com a capacidade máxima de peso para garantir o uso seguro dentro dos limites nominais.

Design ergonômico;Projetado com uma ampla abertura na garganta para acomodar diferentes dispositivos de elevação, como eslingas, manilhas ou cordas.

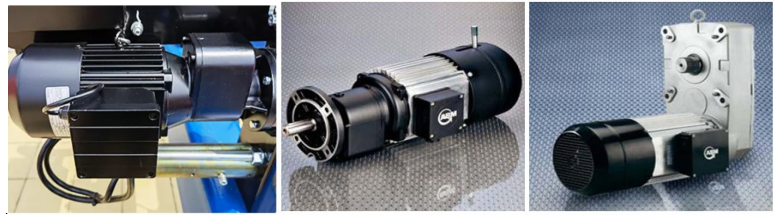

Motor

Funções principais do motor em uma elevação de guindaste de ponte monotrilho;Aciona o mecanismo de elevação para levantar e abaixar cargas com segurança.Movimento do carrinho;Aciona o mecanismo de deslocamento do carrinho, permitindo o movimento horizontal da talha ao longo da viga principal do guindaste.

Opera o carro final para mover o guindaste ao longo dos trilhos da pista para posicionamento sobre a área de trabalho. Controle de precisão; Fornece partidas, paradas e ajustes de velocidade suaves para manuseio preciso do material. Tipos de motores usados ​​em guindastes de ponte monotrilho Motor de indução de gaiola de esquilo Mais comumente motor usado devido à sua robustez, confiabilidade e baixa manutenção

Motor de anel coletor;Ideal para aplicações que exigem alto torque de partida, como levantamento de cargas pesadas.Servo Motor;Utilizado em sistemas que exigem controle de movimento preciso e alta eficiência.

Motor com freio;Apresenta um sistema de freio integrado que mantém a carga com segurança quando o motor não está em operação.Motor de acionamento de frequência variável (VFD);Fornece controle de velocidade variável, permitindo aceleração, desaceleração e eficiência energética suaves.;Características de um guindaste Motor

.

Sistema de alarme sonoro e luminoso e interruptor de limite

Principais recursos; Alertas de áudio; Sirenes altas ou bipes alertam os operadores e trabalhadores próximos sobre os movimentos do guindaste. Configurações de volume ajustáveis ​​para se adequar a diferentes ambientes de trabalho. Alertas visuais; Luzes brilhantes piscantes (LED ou estroboscópicas) sinalizam a operação do guindaste. , como vermelho, amarelo ou azul, para obter visibilidade clara.

Ativação automática;Integrado ao sistema de controle do guindaste para ativar automaticamente durante operações como içamento, deslocamento do carrinho ou movimento do guindaste.Design durável;Feito de materiais robustos para suportar ambientes industriais agressivos, como poeira, umidade e temperaturas extremas.

Benefícios;Maior segurança: Previne acidentes alertando os trabalhadores sobre a atividade do guindaste.Conformidade: Atende aos regulamentos de segurança e aos padrões da indústria.Consciência aprimorada: Melhora a consciência situacional para operadores e pessoal em locais de trabalho movimentados ou barulhentos.

10.Dispositivos de segurança

1) Dispositivo de proteção contra sobrecarga; Função: Evita que o guindaste levante cargas além de sua capacidade nominal. Como funciona: Uma célula de carga ou extensômetro mede o peso da carga. Se a carga exceder o limite, o sistema para o mecanismo de elevação e aciona um alarme.

2) Interruptores de limite;Função: Pára o guindaste ou seus componentes quando eles atingem limites de deslocamento ou elevação predefinidos.Tipos:Interruptor de limite de elevação: evita que o gancho suba ou desça excessivamente.Interruptor de limite de deslocamento do carrinho/ponte: interrompe o movimento do carrinho ou ponte em suas extremidades.

3) Função do dispositivo anticolisão: Evita colisões entre vários guindastes operando na mesma pista ou entre o guindaste e outros obstáculos. Como funciona: Usa sensores (por exemplo, infravermelho ou ultrassônico) para detectar objetos ou outros guindastes nas proximidades e automaticamente retarda ou para o guindaste.

4) Sistema de parada de emergência; Função: Permite que o operador ou sistema interrompa imediatamente todas as operações do guindaste em caso de emergência. Projeto: Os botões de parada de emergência são colocados no painel de controle, pendente ou controle remoto.

Benefícios: Evita acidentes ou danos em situações inesperadas. Responde rapidamente a riscos de segurança.

11. Modo de controle

1) Descrição do controle manual: O operador controla o guindaste manualmente por meio de um controle pendente ou estação de botão que normalmente é conectado ao guindaste.

Características:Conexão direta ao guindaste.Simples e econômico para operações de pequena e média escala ou menos complexas.Requer que o operador se mova junto com o guindaste.Aplicações: Guindastes de pequena a média capacidade, ambientes de trabalho leves.

2) Descrição do controle remoto sem fio: Operado por meio de um dispositivo de controle remoto sem fio, permitindo que o operador fique a uma distância segura.Características: Maior segurança do operador, permitindo a operação à distância.

3)Controle da cabine;Descrição: Uma cabine é instalada no guindaste onde o operador se senta e controla o guindaste usando alavancas ou joysticks.Características:Adequado para operações pesadas ou ambientes onde é necessário controle preciso.Fornece excelente visibilidade da área de operação .Muitas vezes combinado com ar condicionado ou aquecimento para conforto do operador em ambientes extremos.Aplicações: Guindastes de alta capacidade, aplicações industriais pesadas, como estaleiros ou siderúrgicas.

4) Descrição do controle automático ou semiautomático: O guindaste opera com base em instruções pré-programadas ou intervenção mínima do operador.Características:Utiliza sistemas PLC (controladores lógicos programáveis) ou CNC para automação. ou tarefas de precisão.Aplicações: Fábricas com linhas de produção automatizadas, armazéns logísticos ou ambientes que exigem alto rendimento.

12. Esboço





Técnico principal





1. Eficiência Espacial

Os guindastes semi-pórtico utilizam o espaço disponível de forma eficiente, pois um lado corre em uma pista elevada e o outro no chão. Este design é particularmente adequado para instalações com pé direito limitado ou layouts irregulares.

2. Custo-benefício

Eles são normalmente mais acessíveis que os pórticos completos porque exigem menos suporte estrutural (por exemplo, um trilho em vez de dois). Isto reduz os custos de instalação e de material.

3. Versatilidade

Esses guindastes são adequados para uso interno e externo, o que os torna versáteis para diferentes setores. Eles podem lidar com uma variedade de tarefas, como manuseio de materiais, montagem e operações de carregamento.

4.Flexibilidade na instalação

Um guindaste semipórtico pode ser facilmente instalado em instalações existentes sem grandes modificações. Essa adaptabilidade o torna a escolha ideal para atualizar operações sem tempo de inatividade significativo.

5.Manuseio de carga aprimorado

Com um lado apoiado por um trilho de aterramento e o outro por um trilho elevado, o projeto garante um manuseio estável da carga e minimiza oscilações durante a operação.

6.Obstrução reduzida do piso

Como apenas um lado do guindaste ocupa espaço no solo, há menos obstruções no chão de fábrica. Isso facilita a movimentação de equipamentos e materiais.





Aplicações de guindastes semi-pórtico

Instalações de fabricação

Usado para manusear matérias-primas, mover componentes pesados ​​e montar produtos em indústrias como máquinas, automotiva e fabricação de eletrônicos.

Armazenagem e Logística

2) Ideal para carga e descarga de mercadorias pesadas em armazéns, especialmente onde as restrições de espaço impedem o uso de pórticos completos ou pontes rolantes.

Canteiros de obras

Aplicado na elevação e colocação de materiais de construção, nomeadamente em áreas de trabalho interiores ou parcialmente cobertas.

Construção Naval e Estaleiros

Auxiliar no levantamento e montagem de componentes do navio, bem como na transferência de materiais de uma parte do estaleiro para outra.

Usinas Siderúrgicas

Usado para manusear grandes placas de aço, rolos ou outros produtos de aço pesado em áreas de fabricação ou pátios de armazenamento.

Pátios Ferroviários e Depósitos de Manutenção Adequados para movimentação de equipamentos pesados ​​ou componentes como peças de trens e trilhos.

Indústria Automotiva

Empregado em fábricas de montagem de automóveis para mover motores, chassis ou outras peças pesadas em linhas de produção. Indústria Aeroespacial Lida com componentes grandes e delicados, como peças de aviões, durante a montagem ou manutenção.





1. Etapa de projeto: Determinar os parâmetros do guindaste, como carga nominal, vão e altura de elevação, de acordo com a necessidade do cliente e ambiente de trabalho. Execute o projeto estrutural detalhado, incluindo viga principal, viga final, guindaste, mecanismo de elevação, etc., para garantir que o projeto atenda aos padrões de segurança e requisitos de uso. Selecione materiais adequados de acordo com o projeto, geralmente aço de alta resistência para garantir a estabilidade e durabilidade da estrutura.

2. Etapa de fabricação: Prepare as matérias-primas e peças necessárias de acordo com os desenhos do projeto. Corte, dobre e modele o aço para preparar componentes estruturais, como vigas principais e vigas finais. Solde os vários componentes e monte-os em uma estrutura geral. Esta etapa requer qualidade de soldagem garantida para garantir resistência e estabilidade.

3. Usinagem: Usinagem de componentes-chave, como motores, engrenagens, rolamentos, etc., para garantir que seu tamanho e precisão atendam aos requisitos. O tratamento anticorrosivo dos componentes, como pintura e galvanização, aumenta a durabilidade e a estética do equipamento.

4. Instalação do sistema elétrico: Instale componentes elétricos como motores, controladores, interruptores, sensores e sistemas de alarme. Conecte e conecte os cabos para garantir o funcionamento normal do sistema elétrico.

5. Fase de montagem: Monte todos os componentes e sistemas como um todo, conecte o mecanismo de elevação, mecanismo de funcionamento do carrinho e sistema de controle. Realize uma inspeção abrangente do guindaste montado para garantir que todos os componentes e sistemas estejam funcionando corretamente e execute a depuração preliminar.

6. Fase de teste: Realize um teste de carga estática no guindaste para verificar a resistência e estabilidade estrutural. Realize testes dinâmicos no guindaste, incluindo testes de elevação, movimentação, frenagem e outras funções, para garantir que seu desempenho atenda aos requisitos do projeto. Verifique as funções dos dispositivos de segurança, como chaves fim de curso, proteção contra sobrecarga, etc., para garantir a segurança do equipamento durante a operação.

7. Controle de qualidade: Realize o controle de qualidade em cada elo do processo de produção para garantir a conformidade com os padrões da indústria e os requisitos do cliente. Registre vários dados e resultados de inspeção no processo de produção para posterior rastreabilidade e análise.

8. Entrega e instalação: Embale e prepare o guindaste completo para transporte para garantir que não seja danificado durante o transporte. Entregue o guindaste no local do cliente para instalação e execute a depuração e aceitação no local. Fornecer treinamento operacional aos clientes para garantir que eles sejam proficientes no uso e manutenção do guindaste.

Visualização da oficina:

A empresa instalou uma plataforma inteligente de gerenciamento de equipamentos e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, serão mais de 500 conjuntos (conjuntos), e o índice de interligação dos equipamentos chegará a 95%. 32 linhas de soldagem foram colocadas em uso, 50 estão previstas para serem instaladas e o índice de automação de toda a linha de produtos atingiu 85%.
