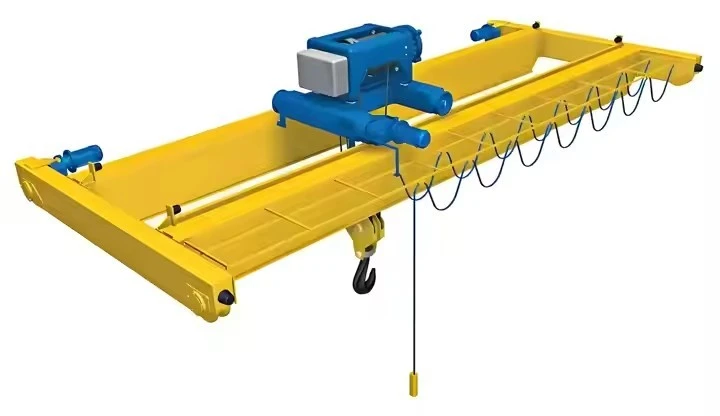

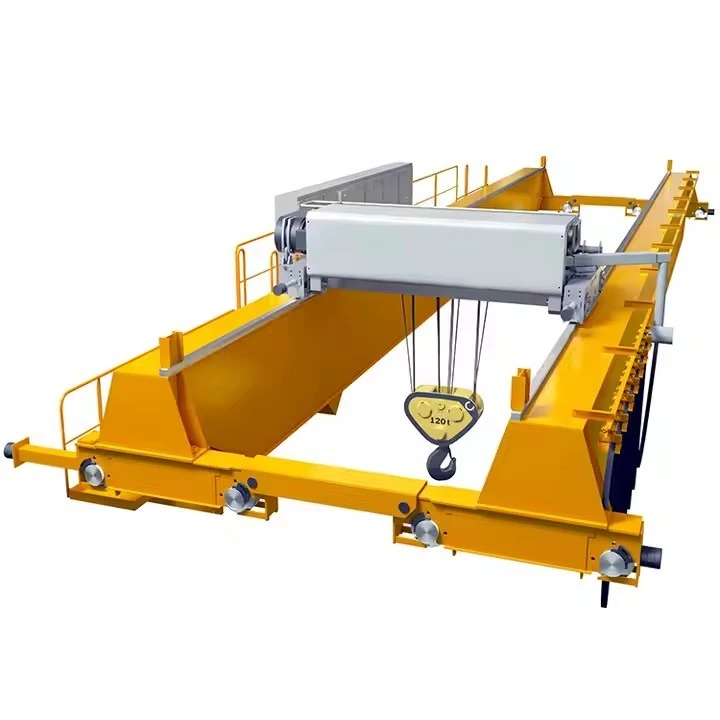

Guindaste de ponte de viga dupla tipo europeu

O que é uma ponte rolante de viga dupla do tipo europeu?

A Guindaste de ponte de viga dupla tipo europeurefere-se a uma ponte rolante que atende aos padrões de projeto europeus (principalmente oFEM- Fédération Européenne de la Manutention eISOpadrões). Ele se caracteriza por seu design otimizado, componentes de alta-qualidade, recursos avançados de segurança e foco em eficiência energética e ergonomia.

Pense nele como a opção premium de alto-desempenho no mundo dos guindastes-projetada para oferecer confiabilidade, precisão e segurança do operador em ambientes industriais exigentes.



Vantagens dos guindastes de viga dupla do tipo europeu

Confiabilidade e tempo de atividade superiores:O uso de componentes premium e design robusto resulta em confiabilidade excepcional e redução do tempo de inatividade.

Manuseio de precisão:Os acionamentos-controlados por frequência permitem um posicionamento de carga extremamente preciso e suave, protegendo tanto a carga quanto a estrutura do guindaste.

Segurança aprimorada:Projetado e certificado de acordo com os padrões de segurança mais rigorosos do mundo, protegendo pessoal e ativos.

Baixo custo total de propriedade:Embora o investimento inicial possa ser maior, sua durabilidade, eficiência energética e facilidade de manutenção resultam em custos menores ao longo da vida útil do guindaste.

Estrutura leve e eficiente:O design otimizado coloca menos pressão sobre a estrutura do edifício, reduzindo potencialmente os custos de construção de uma nova instalação.



Comparação: Guindastes Dupla Viga Europeus vs. Convencionais

Recurso	Tipo Europeu	Tipo Convencional
Padrão de projeto	FEM/ISO	Outras normas nacionais (por exemplo, JB/T, CMAA)
Controlar	VFDs padrão em todos os movimentos	VFDs geralmente são uma opção
Segurança	Sistemas com certificação CE e classificação SIL-	Sistemas básicos de segurança
Componentes	Marcas europeias premium	Marcas padrão ou locais
Peso	Estrutura mais leve e otimizada	Mais pesado para a mesma capacidade
Foco	Precisão, Segurança, Eficiência	Capacidade, Custo

Conclusão:OGuindaste de ponte de viga dupla tipo europeurepresenta o auge da tecnologia de elevação suspensa. Sua ênfase emdesign otimizado, qualidade premium e segurança integradatorna-o a escolha preferida para setores modernos e de alto-desempenho, onde a eficiência operacional, a precisão e a segurança do trabalhador são essenciais. É um investimento em produtividade e mitigação de riscos.



Componentes principais: Rolamento, caixa de engrenagens, motor, bomba

Local de origem:Henan, China

Garantia: 1 ano

Peso (kg):2000kg

Inspeção-de saída de vídeo: fornecida

Relatório de teste de máquinas: fornecido

Projeto: feixe duplo

Eficácia: alta eficiência

Velocidade operacional: operação em alta velocidade

Estabilidade: função anti-oscilação

Cor: Opcional

Fonte de alimentação: 110V/220V/230V/380V/440V,personalizado

Extensão: 7,5-31,5 m

Aqui está uma análise detalhada dos componentes de umGuindaste de ponte de viga dupla tipo europeu, destacando os recursos de design que o diferenciam.

1. Sistema Estrutural Otimizado (A Estrutura)

Vigas em caixa soldada:

FEM-Design otimizado:Fabricado com chapa de aço de alta-resistência e otimizado usando Análise de Elementos Finitos (FEA) para máxima relação resistência-por{2}}peso.

Proteção contra corrosão:Apresentam preparação de superfície de alta-qualidade (jateamento) e múltiplas camadas de revestimento para resistência superior à corrosão.



Caminhões finais modulares:

Unidades de rolamento seladas:Cartuchos de rolamentos pré{0}}lubrificados e selados para toda a vida-para manutenção mínima.

Usinagem de Precisão:Todas as superfícies de montagem são usinadas para alinhamento perfeito, garantindo deslocamento suave e desgaste reduzido das rodas.

Dispositivos-antidescarrilamento:Recursos padrão para evitar que as rodas saiam dos trilhos.

Sistema de pista:

Trilhos de precisão:Trilhos de aço{0}}de alta qualidade com tolerâncias de alinhamento precisas.

Amortecedores de guindaste:Amortecedores-de absorção de energia com propriedades-de absorção de choque.

2. Sistema de elevação e acionamento de alto-desempenho

Talha e carrinho integrados:

Projeto de baixo pé-direito:Integração compacta de mecanismos de guincho e carrinho para maximizar o deslocamento do gancho.

Construção Modular:Permite fácil manutenção e substituição de componentes.

Unidade de elevação premium:

Componentes de marca:Normalmente apresenta talhas de fabricantes como Demag, Street Crane ou ABB.

Motores-classificados para serviço:Motores projetados especificamente para serviços de elevação com alto torque e capacidade térmica.

Caixas de engrenagens planetárias:Caixas de engrenagens compactas e de alta-eficiência para transmissão de potência suave.

Frequência-unidades controladas:

VFDs em todos os movimentos:Unidades de frequência variável padrão em movimentos de talha, trole e ponte para controle preciso.

Frenagem regenerativa:Capacidade de realimentar energia na fonte de alimentação durante a descida.



3. Sistemas de controle e segurança-compatíveis com CE

Sistemas de controle:

Pingente ergonômico:Pendente de controle leve e ergonômico com display de diagnóstico integrado.

Opção de rádio remoto:Sistemas seguros de controle de rádio-de salto de frequência.

CLP de segurança:Controlador lógico programável com funções de segurança dedicadas.

Sistemas de segurança:

Indicador de momento de carga (LMI):Sistema certificado para pesagem de carga e anti{0}colisão.

Frenagem Redundante:

Freio mecânico primário na talha.

Sistema de travagem secundário (muitas vezes eletrónico).

Sistema de parada de emergência atendendo aos padrões Categoria 3/PLd.

Interruptores de limite:Posicionamento-baseado em codificador e interruptores de limite para todos os movimentos.

Proteção contra sobrecarga:Dispositivos mecânicos e eletrônicos de proteção contra sobrecarga.

4. Sistemas Elétricos e de Potência

Fonte de energia:

Sistemas de Barras Condutoras:Sistemas condutores totalmente fechados e isolados para transmissão segura de energia.

Sistemas Festoon:Sistemas de gerenciamento de cabos com cabos de alta-flexibilidade.

Painéis de controle:

Gabinetes com classificação-IP:Classificação mínima IP54 para proteção contra poeira e água.

Gerenciamento Térmico:Unidades de ar condicionado ou aquecimento para controle de temperatura.

Projeto Modular:Fácil acesso para manutenção e solução de problemas.

5. Recursos e acessórios especiais

Sistemas de monitoramento:

Sistema de gerenciamento de guindaste (CMS):Capacidade de monitoramento e diagnóstico remoto.

Indicadores de Manutenção:Lembretes automatizados de intervalo de serviço.

Iluminação e Comunicação:

Iluminação LED da área de trabalho:Iluminação{0}com eficiência energética para a área de operação do guindaste.

Iluminação de Emergência:Sistema de iluminação-de emergência alimentado por bateria.

Sistemas de intercomunicação:Para comunicação entre operadores de guindaste e pessoal de chão.

Esboço

Técnico principal





Vantagens do guindaste de ponte de viga dupla tipo europeu

Os guindastes de viga dupla do tipo europeu oferecem um conjunto premium de benefícios centrados em segurança, eficiência e valor-de longo prazo.



1. Segurança e conformidade regulatória incomparáveis

Certificação CE:Construído em total conformidade com a Diretiva de Máquinas da UE e outras normas aplicáveis, garantindo os mais altos níveis de pessoal e segurança operacional.

Sistemas Avançados de Segurança:RecursoClassificação-SIL (nível de integridade de segurança)funções de segurança, sistemas de frenagem redundantes e proteção abrangente contra sobrecarga como padrão.

Mitigação de riscos:O design de segurança integrado reduz significativamente o risco de acidentes, protegendo tanto o pessoal como os bens valiosos.

2. Desempenho e precisão superiores

Operação suave: Unidades de frequência variável (VFDs)são padrão em todos os movimentos (guindaste, carrinho e curso longo), proporcionando aceleração e desaceleração-sem solavancos.

Controle preciso de carga:Isso permite o posicionamento preciso de cargas, o que é crucial para produtos-de alto valor, tarefas de montagem e operações delicadas.

Balanço de carga minimizado:O movimento controlado reduz bastante a oscilação da carga, aumentando a segurança e a eficiência.

3. Durabilidade e confiabilidade excepcionais

Componentes premium:O uso de componentes de marca de alta-qualidade (por exemplo, talhas Demag, drives SEW, controles Siemens) garante confiabilidade excepcional e uma longa vida útil.

Estrutura Otimizada:OProjeto-baseado em FEMutiliza Análise de Elementos Finitos para criar uma estrutura que seja forte e leve, reduzindo o desgaste na pista e na estrutura do edifício.

Alto tempo de atividade:A construção robusta e a qualidade dos componentes levam a menos tempo de inatividade e maior produtividade geral.

4. Eficiência energética e baixo custo vitalício

Consumo de energia reduzido:VFDs e motores de alta{0}}eficiência reduzem o uso de energia, especialmente em aplicações com partidas e paradas frequentes.

Unidades regenerativas:Muitos modelos podem devolver energia à rede elétrica durante as operações de redução, reduzindo ainda mais os custos.

Baixas necessidades de manutenção:Recursos como rolamentos vedados e pré{0}lubrificados e componentes modulares reduzem a frequência e os custos de manutenção, resultando em um custo total de propriedade (TCO) mais baixo.

5. Ergonomia e facilidade de manutenção

Projeto de baixo pé-direito:A integração compacta da talha e do carrinho maximiza a altura de elevação útil sob o guindaste, uma vantagem crítica em instalações com restrições de altura.

Manutenção fácil:O design modular e os componentes acessíveis facilitam a inspeção e a manutenção, minimizando o tempo de manutenção.

Operador-Amigável:Controles ergonômicos, diagnósticos claros e excelente visibilidade reduzem a fadiga do operador e aumentam a produtividade.



Aplicações do guindaste de ponte de viga dupla tipo europeu

Esse guindaste é a escolha preferida para setores onde precisão, confiabilidade e segurança não são-negociáveis.



1. Indústrias Automotivas e Aeroespaciais

Aplicativo:Manuseio e posicionamento de grandes painéis de carroceria de veículos, componentes de aeronaves e motores.

Por que é usado:O controle de precisão e o movimento suave evitam danos a peças delicadas-de alto valor durante a montagem.

2. Fabricação e armazenamento avançados

Aplicativo:Em armazéns-altos e linhas de produção para manuseio de mercadorias paletizadas pesadas, máquinas e matérias-primas.

Por que é usado:A alta confiabilidade, velocidade e controle preciso otimizam o fluxo de trabalho e a densidade de armazenamento. O design de altura baixa maximiza o espaço vertical.

3. Centros de serviços de aço e metal

Aplicativo:Movimentação e empilhamento de bobinas, chapas e perfis de aço.

Por que é usado:O design robusto do FEM lida com cargas pesadas de maneira confiável, enquanto os controles de precisão permitem empilhamento e recuperação seguros e eficientes.

4. Geração de Energia e Engenharia Pesada

Aplicativo:Manutenção e instalação de turbinas, geradores, transformadores e máquinas-de grande porte.

Por que é usado:Os excepcionais recursos de segurança e o controle preciso da carga são essenciais para proteger equipamentos caros e garantir a segurança do pessoal durante içamentos complexos.



O procedimento de produção de umGuindaste de ponte de viga dupla tipo europeué um processo altamente sistemático e orientado-para a qualidade que segue rígidos padrões europeus (como FEM e ISO) e culmina na certificação CE.

Aqui está uma análise detalhada do processo de produção.



Etapa 1: Projeto e Análise FEM

Esta etapa é a base, com foco na otimização e compliance.

Especificação do cliente e avaliação de risco:Uma análise detalhada dos requisitos operacionais, do ambiente e de um documento formalAvaliação de riscoconforme exigido pela Diretiva de Máquinas da UE.

Engenharia Avançada:

Análise Estrutural FEM:Uso da análise de elementos finitos para otimizar o projeto da viga e do caminhão final para obter resistência máxima com peso mínimo. Isso calcula tensão, deflexão e comportamento dinâmico.

Planejamento de conformidade CE:Integrar requisitos de segurança e design de normas relevantes (por exemplo, EN 13001, EN 60204) no projeto.

Lista de materiais (BOM):Criação de uma lista detalhada especificando materiais certificados e componentes de marca{0}}aprovados (por exemplo, drives SEW, CLPs Siemens).



Etapa 2: Seleção e preparação de materiais

Aquisições:Fornecimento de aço certificado (por exemplo, S355JR) e componentes com marca CE-ou reconhecidos internacionalmente (por exemplo, freios, motores).

Preparação de materiais:As placas de aço são jateadas-de acordo com o padrão Sa 2.5 e preparadas com primer. O corte é realizado por máquinas CNC de alta precisão, garantindo ajuste perfeito-para soldagem.



Etapa 3: Fabricação Estrutural de Precisão

É aqui que a estrutura leve e robusta do guindaste é construída.

Fabricação de vigas:

Soldagem Automatizada:As vigas principais são fabricadas como seções em caixa. Soldas críticas são executadas usandoSoldagem Automatizada por Arco Submerso (SAW)sob condições controladas para garantir soldas consistentes,{0}}de alta qualidade e repetíveis.

Inspeção de solda:Todas as soldas críticas são 100% inspecionadas visualmente e testadas viaUltrassom (UT)ouInspeção de Partículas Magnéticas (MPI).

Alívio do estresse:As vigas concluídas passam por alívio de tensões vibratórias ou tratamento térmico para normalizar as tensões internas, garantindo estabilidade dimensional de longo-prazo.

Usinagem de Precisão:Usinagem de suportes de montagem de drives, superfícies de assentamento de trilhos e pontos de conexão em máquinas CNC para garantir alinhamento perfeito.



Etapa 4: Montagem Mecânica e Alinhamento

Montagem final do caminhão:Rodas, eixos e unidades de rolamentos seladas e pré-lubrificadas são montados nos caminhões finais. Os motores de acionamento e as caixas de engrenagens são montados e alinhados.

Montagem da ponte:As vigas são aparafusadas aos caminhões finais usando parafusos de alta-resistência. O alinhamento de toda a ponte é meticulosamente verificado para garantir a esquadria e o contato adequado das rodas.

Integração de carrinho e talha:A unidade de elevação (geralmente um módulo pré{0}}montado de um fornecedor como a Demag) é integrada à estrutura do carrinho. Todo o conjunto é então montado nas vigas do guindaste.



Etapa 5: Integração do sistema elétrico e de controle

Edifício do painel de controle:CLPs, VFDs para todos os movimentos, relés de segurança e contatores principais são conectados em um gabinete protegido com classificação IP54. O software é programado com funções de segurança predefinidas (por exemplo, interruptores de limite, proteção contra sobrecarga).

Instalação do cabo:Os cabos são colocados em bandejas ou conduítes dedicados. Todas as conexões são feitas usando terminais crimpados e virados.

Instalação do sistema de segurança: Indicadores de Momento de Carga (LMI), interruptores de limite, circuitos de parada de emergência e sensores anti-colisão são instalados e conectados ao CLP de segurança.



Etapa 6: Testes Abrangentes e Certificação CE (FAT)

Esta é uma fase crítica para verificação e certificação.

Inspeção Visual e Dimensional:Verificando o acabamento, a qualidade da pintura e todas as dimensões críticas.

Sem-teste de carga:Executar todos os movimentos para verificar o bom funcionamento, ruído anormal e funcionamento adequado dos interruptores de limite.

Teste de carga:

Teste de carga estática:Levantando uma carga de teste de125% da capacidade nominalpara verificar a integridade estrutural e a capacidade de retenção do freio.

Teste de carga dinâmica:Elevação110% da capacidade nominale executá-lo em todos os movimentos operacionais.

Validação da função de segurança:Testar todos os dispositivos de segurança, incluindo paradas de emergência, sistemas de sobrecarga e freios redundantes, para garantir que eles atendam aos níveis de desempenho exigidos pela avaliação de risco.

Documentação CE:Compilação doArquivo Técnico, incluindo cálculos de projeto, relatórios de testes, avaliação de riscos e declarações de incorporação, culminando na emissão doDeclaração de Conformidade CE.



Etapa 7: Desmontagem, Proteção e Embalagem

Desmontagem Sistemática:O guindaste é desmontado em módulos lógicos transportáveis, com todos os componentes claramente etiquetados.

Pintura Final:Aplicação de uma camada de acabamento de alta-qualidade, geralmente na cor RAL-especificada pelo cliente.

Embalagem:Os componentes são embalados de forma segura com proteção especial para superfícies usinadas, painéis elétricos e peças salientes.



Etapa 8: Instalação e comissionamento no local (SAT)

Ereção supervisionada:O guindaste é remontado-no local por pessoal treinado, geralmente sob a supervisão do engenheiro de projeto do fabricante.

Conexões e verificações finais:Todos os sistemas são reconectados-e os alinhamentos são verificados.

Teste de aceitação do local (SAT):Um teste final de desempenho e segurança é realizado no ambiente operacional real para garantir total funcionalidade e conformidade.

Treinamento do Operador:Treinamento abrangente é fornecido aos operadores e equipe de manutenção do cliente.

Visualização da oficina:

A empresa instalou uma plataforma inteligente de gerenciamento de equipamentos e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, serão mais de 500 conjuntos (conjuntos), e a taxa de rede dos equipamentos chegará a 95%. 32 linhas de soldagem foram colocadas em uso, 50 estão previstas para serem instaladas e a taxa de automação de toda a linha de produtos atingiu 85%.
