Crane de elenco

Tipos de guindastes de elenco:

Guindaste de viga única-econômico para cargas mais leves (até ~ 20 toneladas).

Guindaste de viga dupla-mais estável para aplicações pesadas (20+ toneladas).

Crane de fundição- Projetado especificamente para manuseio de metais fundidos.

Crane de concha- Especializado para transportar e derramar metal fundido.

Aplicações:

Movendo metal fundido de fornos para moldes.

Transportar moldes de areia e peças fundidas.

Lidar com matrizes e equipamentos pesados ​​em fundições.

Considerações de segurança:

Inspeções regulares para danos causados ​​pelo desgaste e calor.

Treinamento adequado do operador para manusear metal fundido.

Sistemas de parada de emergência e proteção contra sobrecarga.

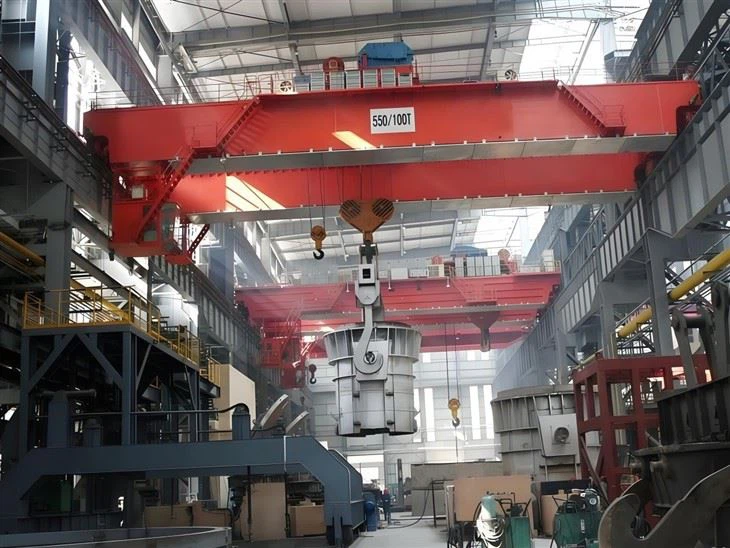

A elenco de guindaste no altoé especialmente projetado para fundições e ambientes de fundição de metal, onde lida com metal fundido, moldes pesados ​​e peças fundidas. Seus componentes devem suportar altas temperaturas, cargas pesadas e condições adversas. Abaixo estão ocomponentes -chavede um guindaste de elenco:

1. Ponte (viga principal)

O feixe horizontal primário que abrange a largura do espaço de trabalho.

Viga única(cargas mais leves) ouviga dupla(de serviço pesado, melhor estabilidade).

Feito de aço de alta resistência comRevestimentos resistentes ao calorpara evitar deformação.

2 Caminhões finais (carruagens finais)

Localizado em cada extremidade da ponte, equipada com rodas para movimento ao longo dos trilhos da pista.

IncluiRolamentos de roda resistentes ao caloresistemas de frenagem.

3.

Içar:

Carrinho: Move a talha ao longo da ponte para um posicionamento preciso.

Gancho de concha(para metal fundido) ouC-Golho(para peças fundidas) em vez de ganchos padrão.

4. Sistema de pista

Consiste emVigas de pistaetrilhosem que o guindaste se move.

Deve serresistente ao calore adequadamente alinhado para evitar descarrilamento.

5. Sistema elétrico

À prova de explosão ou à prova de poeirafiação e controles (para ambientes perigosos).

Unidades de frequência variável (VFDs)Para controle de velocidade suave.

Controle pendente(manual) oucontrole remoto de rádio(para segurança do operador perto de metal fundido).

6. Proteção de calor e faísca

Isolamento térmicopara motores e componentes elétricos.

Cabos retardadores de chamaseTampas de proteção.

Panelas de gotejamentopara capturar salpicos de metal fundido.

.

7. Recursos de segurança

Limitador de sobrecarga(impede o levantamento além da capacidade).

Botão de parada de emergência(para desligamento rápido).

Freios resistentes ao calor(para parada confiável sob temperaturas altas).

Sistema anti-bala(para movimento de carga estável).

8. Anexos especializados

Dispositivo de elevação de concha(para transporte de metal fundido).

Levantadores eletromagnéticos ou a vácuo(para lidar com peças fundidas).

Ganchos rotativos(para derramamento preciso).

​

ESBOÇO

Principal técnico

Os guindastes aéreos de fundição são projetados especialmente para fundições, fábricas de siderúrgicas e indústrias de metalworking, onde são comuns cargas pesadas, altas temperaturas e condições adversas. Aqui está oPrincipais vantagens:

1. Alta resistência ao calor e corrosão

Feito comAço resistente ao calore revestimentos especiais para suportar salpicos de metal fundido e temperaturas extremas.

Prova de explosãoComponentes elétricos para segurança em ambientes perigosos.

2. Manuseio de carga pesado

Capaz de levantar10 a 500+ toneladas, tornando -os ideais para peças fundidas, conchas e moldes.

Ganchos reforçados, cabos de aço e correntes de carga para durabilidade.

3. Precisão e controle

Controle de velocidade variávelPara manuseio suave de metal fundido para evitar derramamentos.

Tecnologia anti-andamentoGarante estabilidade ao transportar moldes delicados.

4. Aprimoramentos de segurança

Proteção de sobrecargapara evitar a falha do guindaste.

Sistemas de parada de emergênciaefreios resistentes ao calorPara resposta rápida em situações críticas.

Operação de controle remotoMantém os trabalhadores a uma distância segura do metal fundido.

5. Anexos personalizáveis

Ganchos de conchaPara transportar metal fundido.

Levantadores eletromagnéticos ou a vácuoPara lidar com peças fundidas e sucata.

Dispositivos rotativosPara derramamento preciso.

6. Tempo de inatividade reduzido e manutenção

Projetado paravida de serviço longomesmo em condições extremas.

Fácil acesso a componentes paraReparos e inspeções rápidas.

Aplicações de guindastes de elenco

Os guindastes de elenco são amplamente utilizados em indústrias que lidam comMetal fundido, moldes pesados ​​e peças peças grandes:

1. Fundries e fundição de metal

TransporteMetal fundidode fornos a moldes.

ManuseioMoldes de areia, núcleos e peças fundidas acabadas.

2 Mills de aço e plantas de fundição

Derramando aço fundido em conchas ou moldes de lingote.

Movendovasos de escóriae manusear sucata.

3. Fabricação de máquinas automotivas e pesadas

ElevaçãoGrandes componentes de elencocomo blocos de motor, caixas de câmbio e peças estruturais.

MovendoMoldes fundidosnas linhas de produção.

4. Processamento de alumínio e cobre

Manuseio de alumínio fundido emRolling Mills.

Transporteânodos e cátodosem refino eletrolítico.

5. Construção naval e aeroespacial

MovendoCastões de metal grandespara casco de navio e componentes de aeronaves.

6. Reciclagem e manuseio de sucata

Levantamento e transportesucataem plantas de reciclagem.

1.Design e engenharia
Requisitos de coleta de requisitos:

São definidos capacidade de carga (por exemplo, 10T, 50T, 100T, etc.), extensão, altura de elevação e ambiente operacional.

As necessidades de personalização são avaliadas, como modos de controle (pendente, sem fio, cabine) e recursos especiais (por exemplo, anti-colisão, proteção contra sobrecarga).

Design preliminar:

Engenheiros estruturais e designers de guindastes criam o design inicial do guindaste, incluindo o feixe principal, o transporte final, o sistema de elevação, o sistema de carrinho, o mecanismo de viagem e outros componentes.

Cálculo e simulação:

Os cálculos de carga são realizados para garantir que o guindaste possa lidar com a capacidade especificada.

A análise de elementos finitos (FEA) pode ser usada para simular tensões e deflexões na estrutura para garantir a segurança e a estabilidade.

Design detalhado:

Após a aprovação, são feitos desenhos detalhados para cada parte, incluindo a viga principal, o transporte final, o sistema de elevação, os motores, os sistemas de controle e os recursos de segurança.

2. Compras de material
Seleção de matéria -prima:

Materiais de alta qualidade, como aço, aço ligado, aço forjado e componentes elétricos são originários de acordo com as especificações.

Os materiais são inspecionados quanto à certificação de qualidade e conformidade com os padrões do setor (por exemplo, ISO, CE).

Fornecimento de componentes:

Componentes padrão, como motores, guinchos, painéis de controle, interruptores de limite e dispositivos de segurança, são provenientes de fornecedores confiáveis.

3. Fabricação de componentes
Viga principal:

Corte e soldagem de placas de aço para formar a viga da ponte.

A viga é montada por seções de soldagem ou aparafusamento, garantindo que atenda à força e precisão necessárias.

Montagem do carro final:

O transporte final é fabricado e montado para segurar o guindaste nos trilhos da pista.

Os conjuntos de rodas são instalados para garantir um deslocamento suave ao longo dos trilhos.

Hist e sistema de carrinho:

A unidade de talha (elétrica ou manual) é montada, incluindo tambor, cabo de aço, gancho e motor.

O sistema de carrinho é construído para transportar a talha pela ponte, incluindo rodas de carrinho e mecanismos de acionamento.

Mecanismo de viagem de guindaste:

As rodas do guindaste são montadas nas carruagens finais, garantindo um movimento horizontal suave.

O sistema de acionamento está instalado para controlar a velocidade da viagem.

4.
Instalação principal do feixe:

A viga principal montada é levantada e posicionada nas carruagens finais.

A viga está alinhada para garantir a integridade estrutural.

Instalação de carrinho e talha:

O sistema de carrinho é montado na viga principal e a talha é montada no carrinho.

A corrente de carga ou o cabo de aço é instalado e testado para operação suave.

Configuração do mecanismo de viagem:

As rodas do guindaste são montadas e o mecanismo de acionamento é conectado ao sistema de controle para o movimento horizontal.

5. Instalação do sistema elétrico e de controle
Painel de fiação e controle:

O painel de controle é instalado e conectado para gerenciar todos os movimentos do guindaste (içar, carrinho, viagem de guindaste).

Comutadores de limite, botões de parada de emergência e alarmes de segurança são integrados ao sistema de controle.

Instalação do motor e da engrenagem:

Os motores para içar, viajar e o carrinho são instalados e conectados aos seus respectivos sistemas de engrenagens.

Teste de sistemas de controle:

Os sistemas de controle são verificados para garantir a integração adequada do controle pendente, o controle remoto sem fio ou as opções de controle da cabine.

6. Teste e controle de qualidade
Teste de carga:

O guindaste sofre testes de carga estática (para verificar a estabilidade) e o teste de carga dinâmica (para verificar o desempenho operacional em condições reais de trabalho).

A proteção de sobrecarga e os comutadores de limite são testados para garantir que eles funcionem corretamente.

Teste do sistema de segurança:

Os alarmes de som e luz, interruptores de limite, botões de parada de emergência e dispositivos de segurança são testados para funcionalidade.

Teste de movimento:

Todos os movimentos que chamam o carrinho, o movimento do carrinho, as viagens de ponte e o controle de oscilação são testados para operação e precisão suaves.

Teste elétrico:

Todos os componentes elétricos são testados quanto à fiação, aterramento e comunicação adequados entre os sistemas.

Documentação e certificação:

O guindaste é inspecionado de acordo com os padrões internacionais de segurança e passa por certificação por autoridades relevantes (por exemplo, CE, ISO).

Os certificados de teste para motores, guindastes e testes de carga são preparados.

7. Inspeção e pintura final
Inspeção visual:

Uma inspeção completa é realizada para garantir que o guindaste atenda às especificações de projeto e aos requisitos de segurança.

Pintura:

O guindaste é pintado com revestimentos anticorrosões de alta qualidade para protegê-lo das condições ambientais.

Marcando e rotulagem:

Etiquetas de segurança, avisos e marcações de capacidade são aplicadas ao guindaste para obter uma identificação adequada.

8. Entrega e instalação
Envio:

O guindaste é cuidadosamente desmontado em peças transportáveis ​​(se necessário) e enviado para a localização do cliente.

Instalação:

O guindaste está instalado no local e todas as conexões (potência, mecânica, controle) são feitas.

Comissionamento final:

O guindaste é encomendado pela execução de uma série de testes operacionais para garantir que funcione corretamente.

O treinamento do operador é realizado, se necessário, para uso seguro e eficiente.

9. Suporte pós-instalação
Treinamento do cliente:

Treinamento do operador sobre como usar o guindaste com segurança e eficácia.

Cronograma de manutenção:

Fornecendo um plano de manutenção para a operação contínua do guindaste, incluindo inspeções regulares, lubrificação e teste.

Suporte pós-venda:

Oferecendo peças de reposição, solução de problemas e serviços de reparo.

Visualização do workshop:
