Se você trabalha na indústria da construção, o setor automotivo ou um empreendimento diferente que requer levantamento de cargas pesadas, o uso de um guindaste aéreo em suas instalações pode oferecer inúmeros benefícios. Os sistemas de guindaste de ponte aérea permitem que os funcionários movam de maneira rápida, fácil e segura de várias toneladas de produtos e equipamentos em todo o edifício. Existem vários tipos de guindastes de ponte aérea para se adequar aos seus aplicativos.
Se você planeja instalar um guindaste de ponte aéreo ou quiser aprender mais sobre certas partes da sua configuração existente, reunimos um extenso guia para ajudá -lo a aprender mais sobre peças típicas de guindastes, acessórios e componentes. Além disso, abordaremos alguns pontos sobre os tipos mais comuns de guindastes. Continue lendo para tudo o que você deve saber sobre guindastes aéreos.
O que é um guindaste de ponte aérea?
Como muitos outros tipos de equipamentos, os guindastes vêm em várias formas e tamanhos. Um guindaste aéreo apresenta um sistema de peças diferentes, incluindo pistas, pontes, guinchos e carrinhos, para mover cargas em todas as instalações. Enquanto muitos guindastes de ponte aérea são estruturas permanentes instaladas em seu prédio, os guindastes móveis de ponte aérea também estão disponíveis para aplicações específicas.
Esta maquinaria pesada pode mover milhares de libras de produto. Em vez de pedir aos trabalhadores que movam fisicamente objetos pesados, os operadores de guindaste podem transportá-los com segurança sem o risco de superexerção ou outras lesões relacionadas ao estresse ou tensão. Em ambientes de trabalho particularmente perigosos, o uso de um guindaste aéreo para mover materiais de um lugar para outro pode reduzir significativamente os perigos no local de trabalho, como produtos químicos que derramando ou cargas que tombam.
Embora os guindastes de ponte aérea tornem o local de trabalho mais seguro, você e seus funcionários ainda podem encontrar perigos durante a operação de guindaste. De acordo com os regulamentos da OSHA, os operadores de guindaste devem seguir regulamentos específicos. Como exemplo, os operadores de guindaste nunca devem deixar suas postagens no meio da operação de um guindaste, mesmo quando se sentem incapazes de continuar a tarefa em questão. O trabalho do gerente de instalações é garantir que todos os operadores de guindaste estejam física e mentalmente adequados para operar o sistema com segurança.
Ao explorar as opções para guindastes de ponte aérea, você deve considerar alguns aspectos-sua capacidade de carga típica, o layout da sua instalação, o sistema elétrico da sua instalação e quais materiais você transportará usando o guindaste. Dessa forma, você pode tomar a decisão mais segura e lógica para o seu edifício e os funcionários.
Peças e componentes básicos de guindastes de ponte aérea
Um guindaste de ponte aérea consiste em inúmeras peças e componentes. Como gerente de instalação, é importante saber o que é cada componente e qual função ele cumpre. Dessa forma, você pode escolher o melhor equipamento para sua aplicação e evitar reparos dispendiosos, lesões graves e tempo de inatividade excessivo devido à falta de conhecimento. Se você estiver instalando um guindaste de ponte aérea pela primeira vez, você deve garantir que seus operadores de guindaste tenham treinamento adequado sobre como cada componente funciona.
Abaixo, você encontrará informações sobre cada tipo de parte do equipamento de guindaste.
1. Hosco e carrinhos
O guincho e o carrinho trabalham juntos para levantar e mover cargas. À medida que a guincha usa cordas ou correntes para levantar, abaixar e manter a carga, o carrinho conecta a talha à ponte e permite que ela se mova horizontalmente. Dependendo do tipo de guindaste, o carrinho pode estar localizado na parte superior ou na parte inferior da ponte. Além disso, os guinchos e os carrinhos estão disponíveis com operação manual ou alimentada. Esses dois componentes recebem sua carga do ponto A ao ponto B.
2. Pontes
A ponte é o componente que permite mover cargas ao longo do comprimento da sua instalação. Esta ponte é suportada pelas pistas e inclui vários elementos que permitem funcionar. Os componentes da ponte incluem:
O feixe da ponte:A ponte em si é feita de uma ou duas vigas suportadas em cada extremidade pelas duas pistas.
Os caminhões finais:Os caminhões finais são conectados às duas extremidades da ponte e usam rodas para carregá -la ao longo das pistas.
A unidade:O Bridge Drive é um componente elétrico opcional que alimenta o movimento de ida e volta da ponte sobre as passarelas.
Uma ponte pode ter um feixe (uma caça única) ou duas vigas (dupla-mais), que você pode escolher de acordo com suas necessidades de peso de carga. Além disso, as pontes variam de acordo com as necessidades de cobertura do seu aplicativo. Se você planeja ter um serviço de guindaste aéreo em toda a sua instalação, poderá instalar várias pontes em um único sistema.
3. Rodovias
As passarelas de um guindaste sustentam a ponte, que segura o carrinho e a talha. As pistas são construídas a partir de vigas ou pista fechada para permitir que a ponte se mova ao longo do comprimento do guindaste. Eles são instalados em toda a sua instalação, com as pistas colocadas para atingir todas as áreas que você precisa cobrir. À medida que o operador do guindaste pega cargas com o guindaste, eles podem mover a ponte para frente e para trás sobre a pista. Em seguida, eles podem mover o carrinho e içar para colocar a carga no local correto.
Esta parte da maquinaria será diferente dependendo do tipo de guindaste de ponte aérea que você instala. As aplicações de alta capacidade podem exigir guindastes de ponte de primeira execução, onde a ponte corre na superfície superior das vigas. Como alternativa, os guindastes de corrida no fundo podem ser mais apropriados para aplicações com espaço baixo.
4. Colunas
Às vezes, os guindastes de ponte aérea serão construídos na estrutura de teto de um edifício. Esses sistemas, conhecidos como guindastes montados no teto, não precisam de colunas de suporte. Se o seu edifício não puder suportar o peso de um guindaste aéreo, você precisará instalar colunas para fornecer suporte suficiente para as peças e componentes do guindaste, bem como as cargas pretendidas.
A altura das colunas do seu sistema dependerá dos seus requisitos de altura de elevação e do espaço vertical da instalação. Além disso, o número de colunas que você precisa dependerá do tamanho do sistema de guindaste aéreo que você precisa. Um pequeno guindaste de ponte pode precisar de apenas quatro colunas, mas você pode aumentar a cobertura indefinidamente adicionando mais colunas.
5. Caminhões finais
Os caminhões finais de uma ponte garantem que ele possa deslizar para cima e para baixo na pista. Uma ponte terá um caminhão final em cada extremidade. Esses caminhões se prendem diretamente na parte superior ou inferior da pista e podem incorporar rodas de acionamento para ajudá -lo a se mover. Os guindastes de ponte aérea de maior capacidade podem ter caminhões finais maiores ou usar vários caminhões finais para distribuir o maior peso.
6. Conexão elétrica
As peças elétricas de um guindaste fornecem a energia. Alguns guindastes de ponte, especialmente sistemas de alta capacidade, podem exigir energia elétrica para a ponte, talhas e carrinhos.
Um guindaste de ponte aérea com energia elétrica apresentará barras de condutores isolados, uma série de cabos chamados festões e caixas de energia para fornecer energia. Na maioria dos casos, o sistema elétrico alimenta vários componentes do guindaste. Essas peças incluem:
A guinca:A cadeia elétrica ou os guinchos da corda de aço exigem energia para aumentar, abaixar e manter cargas.
O carrinho:Um carrinho de alimentação usa eletricidade para se mover para frente e para trás pela ponte.
A ponte:Se o carrinho não exigir energia, a ponte poderá. Uma unidade de trator elétrico pode mover a ponte e a carga ao longo das pistas.
O pingente:Para operar componentes elétricos, o operador do guindaste pode usar um pingente, que é um controlador portátil, para mover cargas. Este controlador está conectado ao guindaste com um cabo.
Ter um sistema elétrico adequado é sem dúvida a parte mais crucial da operação do seu guindaste aéreo. Muitos guindastes de ponte aérea podem operar sem eletricidade, mas a eletricidade pode aumentar a eficiência e facilitar a vida para seus operadores e pode ser necessária em algumas aplicações. Se aplicável, verifique se o sistema elétrico da sua instalação está pronto para se conectar ao seu guindaste aéreo antes da instalação.
7. Controles
Existem várias maneiras de controlar um guindaste de ponte aérea. Um guindaste de teto de energia elétrica usará um controlador pendente conectado, um controle remoto sem fio ou um sistema de controle montado. Normalmente, o uso de um controle remoto sem fio será a opção mais segura, pois os operadores de guindaste podem operar o guindaste à distância. Como resultado, eles não estarão no caminho do sistema durante a operação e terão uma melhor visão de onde as cargas estão viajando.
Se você deseja equipar seu sistema de guindaste aéreo para compatibilidade com um controle remoto sem fio, precisará instalar um receptor ao lado das outras peças elétricas. Este acessório permite que o controle remoto sem fio se comunique com o guindaste. Dependendo das necessidades da sua instalação, o controle remoto sem fio pode ter botões direcionais para o movimento para cima e para baixo, de um lado para o outro.
8. Bumpers
Um sistema de guindaste aéreo pode incluir pára -choques para reduzir o impacto de parada. Durante a instalação, você pode colocar pára -choques em quase qualquer momento em que desejar limitar o movimento da ponte. Por exemplo, colocar pára -choques nas extremidades de cada trilho da pista garantirá que a ponte pare mais suave. Se o seu sistema incluir várias pontes, você poderá usar pára -choques para mantê -los separados.
Lembre -se de que você precisará substituir os pára -choques, pois eles se desgastam para prolongar a vida de Crane da ponte.
9. Rodas
Numerosos tipos de rodas ajudam um guindaste aéreo a operar corretamente. Como mencionamos, os caminhões finais da ponte apresentam rodas que garantem que possam se mover suavemente pelas pistas. Além disso, o carrinho usa rodas para correr para frente e para trás pela ponte. Esta é uma parte crucial do sistema de guindaste de ponte aérea; portanto, você deve garantir que suas rodas estejam sempre em ordem de funcionamento.
Outros tipos de guindastes aéreos
Os guindastes de ponte aérea são comumente usados em diversas indústrias e aplicações. No entanto, nem todas as aplicações são melhor servidas por um guindaste de ponte. Outros guindastes aéreos oferecem diferentes arranjos e configurações para diferentes aplicações. Se você estiver instalando um novo guindaste aéreo ou quiser saber mais sobre como funciona o seu existente, continue lendo para aprender mais sobre os tipos mais comuns de guindastes aéreos.
Guindastes de ponte
Como mencionamos, os guindastes da ponte são um tipo muito comum de guindaste aéreo. Esses guindastes são instalados dentro de instalações de fabricação, armazéns e outros edifícios como estruturas permanentes. Um sistema de pistas é instalado em todo o edifício para fornecer cobertura de manuseio de materiais para vários locais. Em seguida, pontes e caminhões finais estão conectados às pistas. Finalmente, os guinchos e os carrinhos estão instalados, e o sistema elétrico, se presente, está conectado.

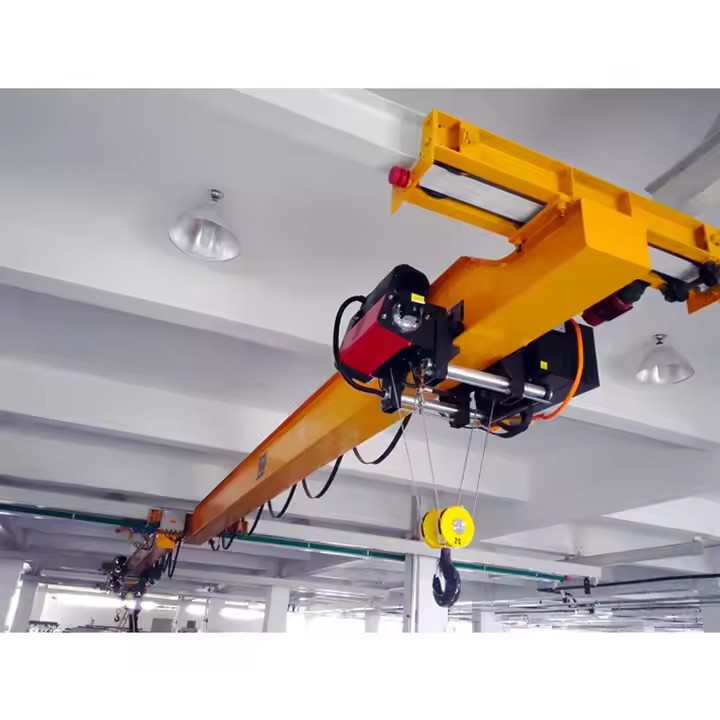

Os guindastes da ponte podem usar pontes de uma garota única construídas com uma viga ou pontes duplas de girda, construídas com duas vigas. Normalmente, os guindastes de ponte de gira única são ideais para aplicações leves a médias, como guindastes de ponte de esteira de esteira de guindaste de mina com 250-4, 000 libras de capacidade de elevação. Os guindastes da ponte de gira dupla são normalmente usados em aplicações que requerem capacidades de 15 toneladas ou mais, ou quando são necessários vãos de ponte mais longos ou alturas de gancho mais.
Guindastes de pórtico
Um guindaste de pórtico aéreo é essencialmente uma ponte fixa anexada a duas colunas com rodas. Em vez de viajar pelas pistas, um guindaste de pórtico opera diretamente no chão. Alguns pãezinhos de capacidade extrema, como os usados para manuseio de contêineres nas portas, podem ter uma ponte de dois vantagens sobre as colunas que viajam em uma pista. Assim como os guindastes de ponte aérea, um sistema de guincho e carrinho levanta, abaixa e move a carga.
Na Mine Crane, oferecemos quatro estilos diferentes de guindaste de pórtico com opções, incluindo alturas ajustáveis, montagem de pista, unidades de energia e muito mais.
Guindastes de monotrilho
Assim como um sistema de trem de monotrilho, um guindaste de monotrilho carrega uma carga por toda a instalação em uma única pista suspensa. A pista de monotrilho está anexada ao teto ou a uma estrutura de suporte independente. Dependendo do comprimento da configuração do guindaste monotrilho, ele pode ter vários sistemas de guia e carrinho, permitindo que os operadores movam várias cargas ao longo da pista.
Os guindastes de monotrilho são adequados para aplicações que exigem que cargas sejam movidas ao longo de uma linha reta. Muitas instalações que usam guindastes de monotrilho o fazem acima de suas linhas de montagem. No entanto, os guindastes de monotrilho também podem incorporar curvas e interruptores para acessar estações de trabalho em locais separados. Os guindastes de monotrilho podem até operar em um loop fechado, se necessário.
Guindastes de jib
Um guindaste de lança se assemelha a um "L." de cabeça para baixo A parte mais essencial do guindaste de lança é o feixe individual, conhecido como boom, que suporta o guinchos e o carrinho para levantar e mover cargas. O boom também suporta quaisquer componentes elétricos, mangueiras de ar ou outros acessórios. O boom pode girar 180 graus ou 360 graus, permitindo que o operador do guindaste mova cargas ao longo de um caminho circular semicircular ou completo, conforme necessário.
O Mine Crane oferece guindastes com capacidades de até 15 toneladas. Esses sistemas são ideais para aplicações que exigem que os operadores movam cargas em distâncias curtas. Se sua instalação precisar de um sistema de guindaste altamente confiável e você não precisar mover cargas em grandes distâncias, um guindaste de lança pode ser a opção certa.
