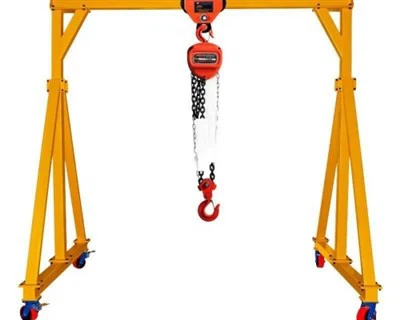

Guindaste de pórtico de alumínio ajustável



O guindaste ajustável de pórtico de alumínio é uma solução de elevação leve, portátil e resistente à corrosão, projetada para manuseio de materiais em várias aplicações industriais e comerciais. Feito de liga de alumínio de alta resistência, ele oferece excelente durabilidade, permanecendo fácil de transportar e montar. Com altura e extensão ajustáveis, oferece flexibilidade para diferentes ambientes de trabalho.

É leve e durável, feito de alumínio de alta qualidade, garantindo resistência à força e corrosão.
O guindaste de pórtico de alumínio também é ajustável em altura e extensão: facilmente adaptável a diferentes requisitos de elevação.
É mais portátil e fácil de montar: pode ser instalado rapidamente e desmontado sem ferramentas especiais.



Componentes principais: caixa de engrenagens, motor, engrenagem

Local de origem: Henan, China

Garantia: 2 anos

Peso (kg): 500 kg

Vídeo de saída de vídeo: fornecido

Relatório de teste de máquinas: fornecido

Aplicação: armazém, portos, quintal, etc

Cor: personalizado

Recurso do guindaste: guindaste de pórtico portátil simples personalizado

Máx. Capacidade: 10 toneladas

Fonte de alimentação: personalizado

Método de controle: Controle do solo+ controle remoto (personalizado)

MOQ: 1 conjunto

Mecanismo de elevação: iça

Tipo de guindaste: guindaste de pórtico

Principais peças elétricas: Schneider

Fotos e componentes

1. Main Beam

O feixe principal de um guindaste de gantry de alumínio ajustável é a estrutura horizontal de carga de carga que abrange a distância entre os dois suportes verticais. Ele desempenha um papel crucial no suporte à talha e na carga levantada. Aqui estão alguns detalhes importantes:
1. Material e construção
Liga de alumínio: leve, resistente à corrosão e forte.
Projeto de feixe I ou viga de caixa: comumente usado para estabilidade estrutural e distribuição de carga.
2. Ajuste
Feixe telescópico (opcional): Alguns modelos permitem ajustes de comprimento para acomodar diferentes espaços de trabalho.
Conexão ajustável em altura: funciona com os quadros laterais para permitir modificações de altura.
3. Capacidade de carga
Normalmente varia de 250 kg a 5, 000 kg, dependendo da espessura do feixe, extensão e reforço.
4. Comprimento (extensão)
Varia de 2 metros a mais de 6 metros, dependendo do modelo.
5. Compatibilidade
Projetado para suportar guinchos manuais ou de corrente elétrica, guinchos de corda de aço e carrinhos para facilitar o movimento de cargas.

2. Lifting System

O sistema de elevação de um guindaste de pórtico de alumínio ajustável normalmente consiste em vários componentes -chave que trabalham juntos para fornecer operações de elevação eficientes e seguras.
1. Mecanismo de elevação
Guia elétrica: comumente usada para levantamento elétrico, fornecendo eficiência e facilidade de operação.
Arco da cadeia manual: Adequado para cargas ou situações mais claras onde a eletricidade não está disponível.
Talha de cabo de aço: usado para cargas mais pesadas e alturas de elevação mais longas.
2. Sistema de carrinho
Empurre\/puxe o carrinho: movido manualmente ao longo da viga.
Carrinho de engrenagem: operado através de uma corrente manual, permitindo posicionamento preciso.
Carrinho motorizado: Movimento alimentado ao longo da viga para operações de alta eficiência.
3. Mecanismo de ajuste de altura
Sistema de Pin & Lock: Manualmente ajustável com pinos de travamento para proteger a altura.
Guincho da manivela: um guincho mecânico permite ajustes de altura suave.
Sistema hidráulico: os cilindros hidráulicos ajudam a aumentar e diminuir a altura do guindaste sem esforço.
4. Frames e rodízios finais
Suportes de estrutura A de alumínio: Forneça estabilidade estrutural.
Casters giratórios traváveis: ative mobilidade e posicionamento seguro.
5. Sistema de controle (se motorizado)
Controle pendente: controle remoto com fio para levantamento preciso e movimento do carrinho.
Remoto sem fio: oferece conveniência e flexibilidade.
Controle de velocidade variável: permite operações de elevação suaves e controladas.



3.Entransporte

O transporte final de um guindaste de gantry de alumínio ajustável é um componente crucial que suporta o movimento e a estabilidade do guindaste. Normalmente consiste em:

• Estrutura da estrutura - feita de alumínio ou aço, ele se conecta ao feixe principal e segura as rodas ou rodízios.
• Rodas ou rodízios - dependendo do design:
• Rodas fixas para movimento linear nos trilhos.
• Colera giratório para livre circulação no chão.
• Localizadores de travamento para prender o guindaste no lugar.
• Rodas em V-Groove para operação baseada em faixas.
• Sistema de rolamentos - garante movimento suave e distribuição de carga.
• Recursos de ajuste - Algumas carruagens finais permitem ajustes de altura ou largura para acomodar diferentes condições de trabalho.
• Sistema de acionamento (opcional) - Em modelos motorizados, uma unidade elétrica ou pneumática pode ser integrada para o movimento automatizado.

4. Mecanismo de viagem Crane

O mecanismo de viagem do guindaste de um guindaste de gantry de alumínio ajustável normalmente consiste nos seguintes componentes:
1. Sistema de roda
Equipado com rodas de rodízio (giratório ou rígido) para movimento suave.
Os rodízios de travamento impedem o movimento indesejado durante a operação.
Alguns modelos apresentam rodas de poliuretano ou revestimento de borracha para proteção do piso e redução de ruído.
2. Viagens manuais ou motorizadas
Sistema manual Push-Pull: O operador move o guindaste empurrando ou puxando.
Sistema de viagem motorizado (opcional): rodas elétricas ou acionadas por pneumáticas para movimento sem esforço.
3. Operação de pista ou rolagem livre
Livre-rolagem: movimentos em superfícies planas sem faixas.
Sistema montado na pista (menos comum): corre ao longo de um caminho fixo para posicionamento preciso.
4. Altura e extensão ajustáveis
Alguns modelos permitem ajustes de altura e extensão, mantendo a estabilidade.

5. Mecanismo de viagem de trole

1) Princípio da operação

Quando o operador ativa o mecanismo de viagem de carrinho, o sistema de acionamento se envolve e começa a mover o carrinho ao longo da viga. Isso geralmente é controlado por um sistema de controle remoto ou pendente. O sistema de acionamento alimenta as rodas do carrinho, permitindo que ele se mova horizontalmente ao longo da viga. As rodas rolam ao longo de um trilho ou pista que faz parte da estrutura de pórtico. O movimento do carrinho é suave devido ao baixo atrito, muitas vezes aprimorado pelo uso de rolamentos de esferas nas rodas. O carrinho permite um movimento preciso da carga (presa à talha) no comprimento da viga. O próprio sistema de guia é montado no carrinho e o operador pode ajustar a posição da carga movendo o carrinho. O sistema de controle do guindaste de pórtico normalmente inclui uma combinação de botões ou joysticks para controlar o movimento horizontal do carrinho e o elevador vertical da guincha. O operador pode ajustar a velocidade e a direção do carrinho usando o painel de controle, que ajusta a velocidade do motor.

Características funcionais

Movimento suave: o carrinho foi projetado para se mover suavemente ao longo do trilho ou da viga, garantindo atrito e desgaste mínimo. Esse movimento suave é essencial para manuseio de carga preciso e operação segura.

Design leve: o carrinho e os componentes de viagem geralmente são feitos de alumínio (no caso de guindastes portáteis de pórtico) para manter o peso geral baixo, garantindo que o guindaste seja fácil de transportar, configurar e reposicionar.

Recursos de segurança: os mecanismos de viagem de carrinho geralmente incluem freios mecânicos ou eletrônicos que podem parar o carrinho com segurança quando necessário, impedindo o movimento não controlado.

Manuseio de carga: O carrinho foi projetado para distribuir uniformemente a carga que está carregando, garantindo a estabilidade enquanto se move. Isso é crucial para evitar gorjetas ou instabilidade durante a operação do guindaste.

6. Roda de Crane

O gancho de guindaste de um guindaste de pórtico de alumínio ajustável é um componente de elevação crucial que conecta a talha à carga. Aqui estão alguns aspectos -chave do gancho de guindaste nesta configuração:
1. Recursos do gancho de guindaste:
✅ Material: normalmente feito de aço de liga forjado para alta resistência e durabilidade.
✅ Projeto: giratório ou tipo fixo, dependendo do aplicativo.
✅ Latch de segurança: evita o desengajamento de carga acidental.
✅ Capacidade de carga: varia dependendo da capacidade do guindaste, geralmente variando de 500 kg a 5 toneladas para guindastes de alumínio.
✅ Compatibilidade: funciona com guinchos manuais, elétricos ou pneumáticos.

7. Crane

A roda do guindaste de um guindaste ajustável em alumínio desempenha um papel importante para garantir a mobilidade e a estabilidade do guindaste. Essas rodas são normalmente feitas de materiais duráveis, como aço ou alumínio de alta resistência, para lidar com as cargas que o guindaste deve se mover. Eles foram projetados para rolar suavemente ao longo de trilhos ou trilhos, garantindo que o guindaste possa ser movido e ajustado para diferentes posições com base nas necessidades do espaço de trabalho.
Para guindastes de pórtico de alumínio ajustáveis, as rodas geralmente têm recursos ajustáveis ​​para acomodar diferentes larguras ou alturas da pista. Eles também podem vir com fechaduras ou freios para manter o estacionário do guindaste durante o uso.

8.Motor

O motor de um guindaste de pórtico de alumínio ajustável normalmente alimenta o mecanismo da talha e controla o movimento do guindaste. Esses motores são projetados para fornecer operação suave e confiável para levantar e transportar cargas pesadas. Aqui está uma visão geral do motor típico usado:

Tipo de motor:

• Os motores CA (corrente alternada) são comumente usados ​​devido à sua simplicidade, confiabilidade e disponibilidade.
• Os motores CC também são usados ​​em alguns casos, especialmente para controle preciso da velocidade e torque.

Os motores de passo podem ser usados ​​em aplicativos mais especializados, especialmente quando o controle preciso sobre o posicionamento é necessário.

Classificação de energia:
A classificação de energia do motor dependerá da capacidade de carga do guindaste. Guindastes de pórtico menores podem usar motores na faixa de 0. 5 a 2 cavalos de potência, enquanto os maiores podem exigir motores de 5 cavalos de potência ou mais.
Sistema de controle:
O motor geralmente será integrado a uma unidade de frequência variável (VFD) ou a um acionador de partida suave para controlar a velocidade, a direção e o torque. Isso permite aceleração e desaceleração suaves para reduzir o estresse nos componentes mecânicos.

.

9. Sistema de alarme de solo e luz e interruptor de limite

1) sistema de alarme de som e luz

Este sistema serve como um mecanismo de alerta para operadores e pessoal próximo, garantindo que eles estejam cientes de quaisquer condições críticas ou do movimento do guindaste.
Alarme de som: normalmente uma sirene, campainha ou buzina que produz um aviso audível quando o guindaste está em movimento, ou se houver uma situação de falha ou sobrecarga.
Alarme de luz: geralmente uma luz piscante ou luz estroboscópica que funciona em conjunto com o alarme de som. Ele fornece uma indicação visual do status do guindaste, principalmente em ambientes barulhentos ou movimentados, onde um alarme de som sozinho pode não ser suficiente.

2) Chave de limite

Um interruptor de limite é usado para controlar o movimento do guindaste, definindo limites físicos.
Ajuda a interromper automaticamente o guindaste quando atinge uma posição definida ou limite, impedindo a transmissão de excesso ou dano mecânico.
Em guindastes de pórtico de alumínio ajustáveis, os interruptores de limite são cruciais para interromper o movimento em pontos predeterminados, como os limites máximos de altura, viagem ou capacidade de carga.
Eles também ajudam a manter a segurança, garantindo que o guindaste não vá além das zonas operacionais seguras, especialmente ao lidar com cargas pesadas.

10. Dispositivos de segurança

• Proteção de sobrecarga: Este dispositivo de segurança impede que o guindaste levante cargas que excedam sua capacidade nominal. Sensores de sobrecarga ou células de carga são instalados para detectar o excesso de peso, interrompendo automaticamente a operação para evitar danos ou falhas.
• Sistema de Anti-Palavras: Esse recurso minimiza o balanço da carga durante o movimento, ajudando a manter a estabilidade. Pode ser manual ou automático e usa motores ou contrapesos para amortecer o movimento indesejado.
• Botão de parada de emergência: um mecanismo de segurança crucial que permite que os operadores parem o guindaste em caso de emergência. Normalmente, está localizado na estação de controle e deve ser facilmente acessível.
• Comutadores de limite: eles são instalados para limitar o movimento do guindaste ao longo de suas trilhas, garantindo que ele não vá além de sua faixa operacional segura. Os interruptores de limite também podem impedir que o guindaste passe por uma altura ou distância específica.
• Mecanismos de travamento para ajuste: Como o guindaste de pórtico é ajustável, inclui dispositivos de bloqueio que prendem a altura e a largura do guindaste nas configurações corretas para evitar o movimento acidental enquanto estiver em operação.
• Projetinhos de guarda e barreiras de segurança: proteger os operadores de quedas ou contato com peças móveis, corrimãos e barreiras são frequentemente adicionadas à estrutura do guindaste. Isso é particularmente importante quando o guindaste está sendo ajustado ou durante a manutenção.

11. Modo Controle

1. Controle manual

O guindaste é operado manualmente, com um operador controlando todos os movimentos diretamente.

Recursos: Pressione\/puxe à mão para mover o guindaste.Corre os guinchos da corrente ou alavanca de alavanca para levantar cargas.

Vantagens: simples e econômicas. Não é necessário componentes elétricos.

2. Controle de talha elétrica

Uma talha elétrica é integrada ao guindaste de pórtico, permitindo o levantamento e a redução de cargas,

Opções de controle: Controle pendente (controle remoto com fio). Controle remoto sem fim.

Vantagens: levantamento mais rápido e mais eficiente.

3. Controle remoto

Controle sem fio completo do movimento do guindaste e da talha usando um sistema de controle remoto.

Recursos: Os operadores podem controlar o guindaste a uma distância segura.

Vantagens: Segurança aprimorada.Better Precision no posicionamento.

4. Controle automatizado\/programável

Equipado com sensores, software e atuadores, permitindo que o guindaste execute tarefas predefinidas automaticamente.

Recursos: Automação de operações de elevação repetitivas. Integração com sistemas de gerenciamento de armazém.

Vantagens: aumenta a produtividade. Reduz o erro humano.

12.Sketch





Principal técnico



• Portabilidade: o alumínio é leve, facilitando a mudança e a configuração desses guindastes em vários locais, ideais para empresas que precisam de mobilidade.
• Altura e largura ajustáveis: a capacidade de ajustar a altura e a largura do guindaste permite flexibilidade em diferentes ambientes de trabalho e para lidar com vários tamanhos de carga.
• Resistência à corrosão: o alumínio é naturalmente resistente à ferrugem e corrosão, o que torna esses guindastes adequados para uso em ambientes expostos à umidade, como áreas industriais externas ou úmidas.
• Cantores: embora os guindastes de alumínio possam ser mais caros que os de aço antecipadamente, sua natureza leve reduz os custos de transporte e instalação e requerem menos manutenção ao longo do tempo devido à sua resistência à corrosão.
• Durabilidade: o alumínio é um material forte e leve, fornecendo um equilíbrio de durabilidade sem o peso pesado do aço.
• Montagem e desmontagem fáceis: o design modular de guindastes de pórtico de alumínio ajustáveis ​​os facilita a montagem e desmontagem, tornando -os ideais para configurações temporárias ou locais de trabalho com espaço limitado.





1. Fabricação e manutenção
Levantamento e posicionamento de peças de máquina pesada
Montando e desmontando equipamentos industriais
Manutenção e reparo trabalham em fábricas
2. Armazenamento e logística
Carregando e descarregando materiais pesados
Movendo caixas grandes ou paletes
Soluções de levantamento temporário onde guindastes permanentes não são viáveis
3. Locais de construção
Materiais de elevação em espaços confinados
Transporte ferramentas e equipamentos para posições elevadas
Apoiar o trabalho em locais com limitações de peso
4. Automotivo e aeroespacial
Remoção e instalação do motor
Manuseio de componentes de aeronaves
Levantamento do corpo do veículo para manutenção
5. Marine e construção naval
Levantando motores de barco e outros componentes marinhos
Reparos e manutenção de cais
Manuseando peças pesadas de navios em estaleiros

Guindasteprodução procedimento

1. Design e engenharia
Determine a capacidade de carga, ajuste de altura e largura do span com base nos requisitos do cliente.
Crie desenhos CAD e modelos 3D para garantir a integridade estrutural.
Selecione liga de alumínio de alto grau para uma construção leve, mas forte.
2. Compras de material
Fonte 6061- T6 ou 7075 liga de alumínio para componentes estruturais.
Compre parafusos de aço inoxidável ou de alta resistência, mecanismos de travamento e rodas de rodízio.
Adquirir sistemas de ajuste de altura hidráulica ou mecânica (se aplicável).
3. Corte e usinagem
Corte de precisão de perfis de alumínio usando máquinas CNC ou cortadores a laser.
Perfuração e perfuração de orifícios para conexões aparafusadas.
Usinagem de mecanismos de altura ajustável e suportes de montagem.
4. Soldagem e montagem
Soldagem TIG para juntas fortes de alumínio (se necessário).
Montagem aparafusada para componentes modulares (vigas cruzadas, pernas e suportes de ajuste de altura).
Integração de rodas de rodízio com mecanismos de travamento.
5. Tratamento de superfície e revestimento
Anodizando ou revestimento em pó para aumentar a resistência à corrosão.
Polir ou escovar para um acabamento estético.
6. Inspeção de qualidade e teste de carga
Verificação da precisão dimensional usando ferramentas de medição de precisão.
Testes de carga para garantir a segurança (teste estático e dinâmico).
Teste de funcionalidade de ajuste de altura e mobilidade.

Visualização do workshop:

A empresa instalou uma plataforma inteligente de gerenciamento de equipamentos e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, haverá mais de 500 conjuntos (conjuntos) e a taxa de rede de equipamentos atingirá 95%. 32 linhas de soldagem foram usadas, 50 estão planejados para serem instalados e a taxa de automação de toda a linha de produto atingiu 85%.
