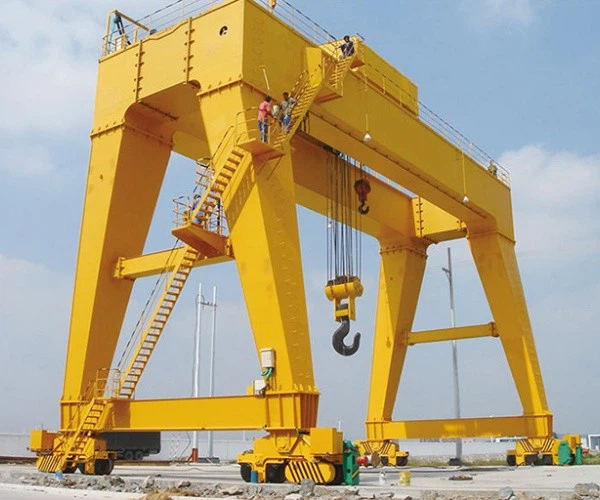

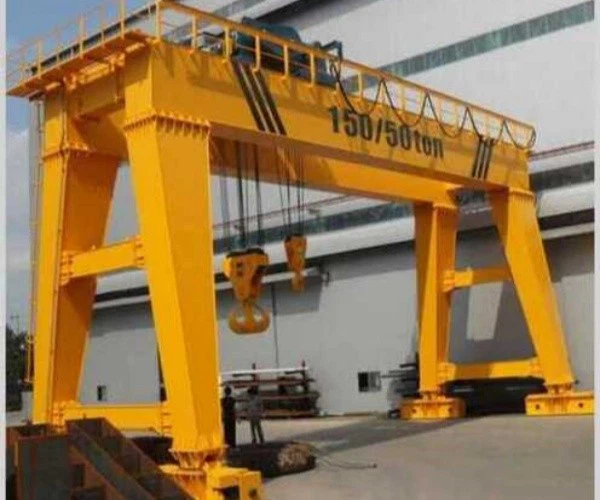

Guindaste de pórtico 5 toneladas





O guindaste de pórtico de viga dupla é uma deformação de um guindaste de ponte e é usado principalmente para operações de carga e descarga em pátios de carga ao ar livre, pátios de materiais e cargas a granel. Sua estrutura metálica é como uma moldura em forma de porta, duas pernas são instaladas sob a viga principal e podem andar diretamente sobre os trilhos no solo. A estrutura de um guindaste de pórtico de viga dupla consiste em duas vigas principais e uma estrutura metálica. Um carrinho de elevação que pode ser levantado ou balançado horizontalmente é pendurado nas duas vigas principais. As vantagens desta estrutura incluem economia no uso de metal, estrutura compacta, peso leve, maior rigidez, maior capacidade de carga e operação suave e confiável.

Garantia: 1 ano

Peso (KG):34500 kg

Característica: Guindaste de pórtico

Aplicação: Pátio de estocagem ao ar livre

Método de controle: Controle de cabine





Viga principal: É soldada por seção de aço e chapa de aço, geralmente soldadas em um triângulo de treliça. A viga principal também é equipada com trilhos de rolamento do carrinho.

Guindaste: Consiste em uma viga inferior e um carrinho. O carrinho inclui um conjunto de rodas motrizes e um conjunto de rodas movidas. Esta parte inclui componentes como motores, redutores, engrenagens e conjuntos de rodas, e é responsável pelo movimento horizontal do guindaste.

‌‌

Cabine: ‌A estrutura é feita de aço de seção, ‌a casca externa é feita de finas placas de aço soldadas à estrutura e ‌adota um design fechado dobrado. Os aparelhos elétricos, gabinetes de distribuição de energia e circuitos do mecanismo de controle geralmente estão localizados na cabine do motorista.

‌‌

O mecanismo de funcionamento do carrinho: É semelhante ao mecanismo de funcionamento do carrinho. Por meio da transmissão do motor e do redutor, a viagem de ida e volta do carrinho é realizada.

‌

Esboço:









Estrutura estável: O guindaste de pórtico de viga dupla adota uma estrutura soldada de viga dupla em forma de caixa. Esta estrutura pode ampliar o espaço de trabalho e facilitar o transporte, a instalação e a manutenção. Além disso, ele também adota uma estrutura de treliça (suporte de flores), que pode melhorar a estabilidade geral e a capacidade de carga.

Operação suave: O design do guindaste de pórtico de viga dupla garante sua estabilidade durante a operação e reduz vibrações e tremores, melhorando assim a eficiência e a segurança do trabalho.

Alta eficiência: Este tipo de guindaste adota métodos flexíveis de condução de cabo e condução de carrinho, bem como uma variedade de métodos de fornecimento de energia para escolher, como tambor de cabo e tipo de linha de contato deslizante. Esses projetos melhoram a eficiência do trabalho.

Ampla gama de aplicações: Os guindastes de pórtico de viga dupla são adequados para vários ambientes de trabalho e requisitos de tarefas, incluindo ambientes internos e externos, docas, armazéns, fábricas, etc., e são projetados para atender a diversos cenários de uso.

Seguro e confiável: Este tipo de guindaste adota uma sala de controle fechada com ar condicionado e um painel de controle de articulação, o que proporciona um bom ambiente operacional e visão, ao mesmo tempo em que garante a segurança e o conforto da operação.





Fabricação industrial: No campo da fabricação industrial, elevação de viga duplaA máquina é usada principalmente em máquinas de grande porte, estrutura metálica, metalurgia, manuseio de materiais e operações de carga e descarga em fundição e outras oficinas de produção. Por meio do uso de guindastes de viga dupla, o posicionamento e manuseio eficiente e preciso do material melhora a eficiência da produção.

Canteiro de obras: No campo da construção, guindastes de viga dupla são usados ​​principalmente para transporte vertical e carga e descarga de materiais de construção. Por exemplo, em grandes projetos de construção, guindastes de viga dupla podemÉ usado para içar barras de aço, componentes pré-fabricados e outros materiais de construção para melhorar a eficiência da construção.

Logística e transporte: No campo da logística e transporte, elevação de viga duplaA máquina é usada principalmente para carga, descarga e manuseio de mercadorias. passarO guindaste de viga dupla pode realizar o transporte rápido de grandes quantidades de mercadorias

Carregamento, descarregamento e manuseio para melhorar a eficiência logística e de transporte.

Terminal portuário: No campo do terminal portuário, elevação de viga duplaA máquina é usada principalmente para operações de carga e descarga de navios de carga. Guindaste de viga duplaCapaz de completar o carregamento, descarregamento e movimentação de mercadorias de forma rápida e precisa

transporte e melhorar a capacidade de movimentação de cargas dos terminais portuários.













Inspeção de materiais

Inspeção de qualidade: Uma rigorosa inspeção de qualidade é realizada nas matérias-primas adquiridas para garantir que elas atendam aos requisitos de design e aos padrões nacionais.

Armazenamento de materiais: materiais qualificados são armazenados de acordo com a classificação para evitar corrosão ou danos.

Corte e conformação

Corte de aço: Use corte a plasma, corte a laser ou corte a maçarico e outras tecnologias para cortar o aço de acordo com o tamanho do desenho do projeto.

Processamento de conformação: A chapa de aço é formada por meio de dobra, laminação, soldagem e outros processos para fabricar a viga principal, a viga final e outras peças estruturais.

Soldagem

Soldagem de Componentes: As peças de aço cortadas e formadas são soldadas nas estruturas principais, como a viga principal, a viga final e o carrinho. O processo de soldagem precisa ser rigorosamente controlado para garantir a resistência estrutural e a qualidade da soldagem.

Inspeção de solda: use tecnologia de teste não destrutivo (como teste ultrassônico, teste radiográfico) para inspecionar as soldas e garantir que não haja rachaduras ou outros defeitos.

Usinagem

Usinagem de precisão: A usinagem de precisão é realizada nos principais componentes do guindaste, como conjuntos de rodas, assentos de rolamentos, polias, etc., para garantir sua precisão dimensional e qualidade de superfície.

Montagem da máquina completa

Montagem geral: Com base na pré-montagem, é realizada a montagem geral do guindaste, incluindo a instalação final da viga principal, viga final, mecanismo de elevação, mecanismo de caminhada, etc.

Comissionamento e testes

Sob condições dinâmicas, o desempenho operacional do guindaste é testado, incluindo o teste de elevação, caminhada, direção e outras funções. O tamanho geral do guindaste de ponte montado é verificado para garantir que todas as dimensões atendam aos requisitos do projeto.

Pulverização e tratamento anticorrosivo

Tratamento de superfície Remoção de ferrugem: Remoção de ferrugem na superfície do guindaste, métodos comuns incluem jateamento de areia, decapagem, etc. Pulverização de primer: Pulverize primer anticorrosivo na superfície tratada para evitar oxidação e corrosão do metal. Pulverização de acabamento Pulverização de cor: Pulverize o acabamento de acordo com os requisitos do cliente ou padrões da indústria para dar ao guindaste um efeito protetor e decorativo. Marcação: Após a pulverização, marque as informações de identificação do guindaste de acordo com as especificações, como modelo, carga nominal, etc.

Fábrica e instalação

Embalagem e transporte

Proteção da embalagem: Embale de forma protetora os principais componentes do guindaste para evitar danos durante o transporte. Arranjo de transporte: De acordo com o tamanho do equipamento e as condições de transporte, selecione um método de transporte adequado para transportar o guindaste até o local do cliente.

Aceitação e entrega

Aceitação do cliente

Aceitação no local: O cliente realiza a aceitação do guindaste no local de acordo com os requisitos do contrato e as especificações técnicas para verificar o desempenho e a qualidade do equipamento.

Retificação de problemas: Se algum problema for encontrado, o fabricante precisa retificá-lo a tempo para garantir que o equipamento atenda totalmente aos requisitos do cliente. Entrega e uso Treinamento de operação: O fabricante geralmente treina os operadores do cliente para garantir que eles possam operar o guindaste corretamente e com segurança.
