Ponte rolante de feixe único à prova de explosão

A ponte rolante de feixe único à prova de explosão é uma solução de elevação especializada projetada para uso em ambientes perigosos onde estão presentes gases explosivos, poeira ou outras substâncias inflamáveis. Esses guindastes são construídos com recursos de segurança que minimizam os riscos de ignição, garantindo operações seguras em indústrias como petróleo e gás, química, mineração e instalações de processamento de grãos.

As principais características da ponte rolante de feixe único à prova de explosão: Equipada com componentes que atendem aos padrões à prova de explosão, incluindo motores especiais, componentes elétricos e gabinetes, a ponte rolante garante o uso seguro em áreas perigosas classificadas. suportar ambientes desafiadores e prolongar a vida útil do guindaste. Equipado com proteção contra sobrecarga, funções de parada de emergência e recursos de aterramento para evitar faíscas ou outras fontes de ignição. Permite um manuseio de carga suave e preciso, reduzindo riscos e melhorando a eficiência operacional. Disponível em uma variedade de capacidades de carga, vãos e alturas de elevação para atender diversas exigências industriais.

As especificações técnicas da ponte rolante de feixe único à prova de explosão: Normalmente varia de 1 a 20 toneladas, mas configurações personalizadas estão disponíveis para capacidades mais altas. Compatível com os padrões ATEX, NEC ou IECEx para uso seguro em atmosferas explosivas. necessidades de aplicação.Opções para sistemas de controle manuais, semiautomáticos e totalmente automáticos.

4)A ponte rolante de feixe único à prova de explosão é uma ferramenta essencial para indústrias que trabalham em ambientes perigosos, oferecendo operações de elevação confiáveis ​​e seguras. Com seus robustos recursos de segurança e conformidade com padrões internacionais, ele fornece uma solução segura, eficiente e durável para manuseio de materiais pesados ​​em atmosferas explosivas.

Componentes principais: caixa de engrenagens, motor

Local de origem: Henan, China

Garantia: 2 anos

Peso (KG): 3000 kg

Inspeção de saída de vídeo: Fornecida

Relatório de teste de máquinas: fornecido

Método de controle: controle de cabine/controle remoto de cabo de aço

Velocidade de elevação: 5-15M/MIN

Velocidade de funcionamento do carrinho: 20-40M/MIN

Fonte de alimentação: 380V 50Hz ou sob consulta

Velocidade de operação do guindaste: 50-100M/MIN

Grau de proteção: IP54

Grau de isolamento: F

Dever de trabalho: A3

Cor: Solicitar

Imagens e componentes

1. Viga principal

1) A viga principal de uma ponte rolante de viga única à prova de explosão é um componente estrutural crítico projetado para suportar a carga e garantir uma operação segura em ambientes potencialmente perigosos. Este tipo de guindaste é comumente usado em indústrias onde estão presentes gases, vapores ou poeira explosivos, como fábricas de produtos químicos, refinarias de petróleo e instalações de fabricação com materiais inflamáveis.

O feixe e todas as peças associadas são projetados para evitar a geração de faíscas, o que inclui revestimentos ou coberturas antiestáticas. Os componentes são fechados ou isolados de uma forma que atenda aos padrões à prova de explosão da indústria, como ATEX ou IECEx, garantindo a segurança em situações perigosas. atmosferas.A viga principal é projetada para fornecer máximo suporte de carga e rigidez, garantindo deflexão mínima sob carga.

3) A estabilidade da viga principal é crucial para o manuseio preciso e seguro de materiais, especialmente em ambientes onde mesmo pequenos acidentes podem ter consequências graves. Em um guindaste de viga única, a talha e o carrinho viajam ao longo do flange inferior da viga principal, o que simplifica o design e reduz o peso do sistema em comparação com os modelos de feixe duplo. A configuração de feixe único é frequentemente mais econômica e adequada para capacidades de carga mais leves.

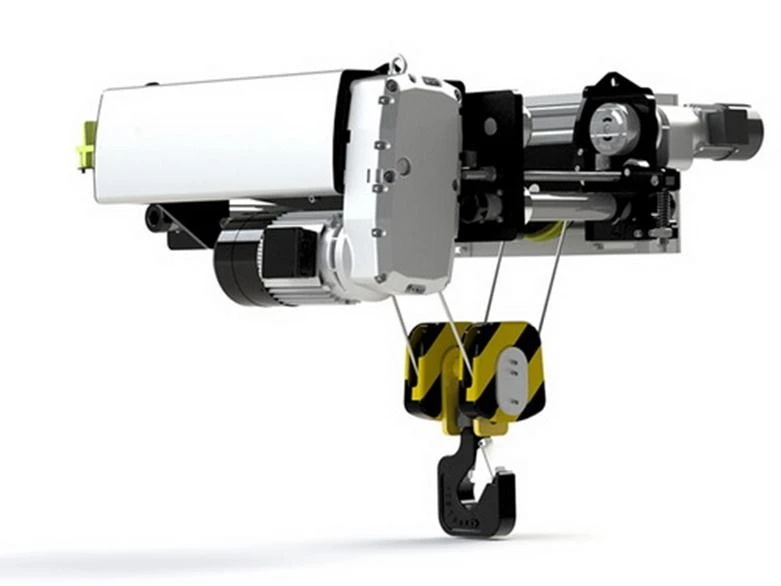

2.Sistema de elevação

Motor: O motor de um sistema de elevação de ponte rolante de feixe único à prova de explosão é um componente crucial que garante uma operação segura e eficiente em ambientes onde gases explosivos ou poeira podem estar presentes. Principais recursos do motor à prova de explosão para sistemas de elevação de ponte rolante: O motor foi projetado especificamente para evitar que faíscas ou calor acendam gases explosivos ou poeira em áreas perigosas.

Redutor: O redutor diminui a velocidade de rotação do motor para proporcionar um movimento mais lento e controlado da talha. Aumenta o torque transmitido do motor para a talha, permitindo que o guindaste levante cargas pesadas. evitar que faíscas ou calor escapem e inflamem quaisquer gases perigosos ou poeira no ambiente circundante. Esses redutores geralmente apresentam gabinetes selados e são construídos para suportar condições extremas.

Tambor: O tambor armazena o cabo de elevação (ou corda) que é enrolado e desenrolado para levantar ou abaixar a carga. O tambor gira, normalmente movido por um motor elétrico com caixa de redução, para mover o cabo. Nos modelos à prova de explosão, atenção especial é dada para garantir que o movimento do tambor não provoque faíscas. O tambor funciona em conjunto com a talha, que utiliza o cabo de aço para levantar cargas pesadas. garante uma operação segura, evitando o abaixamento acidental de cargas, especialmente em ambientes perigosos.

Cabo de aço: O projeto do cabo normalmente seria uma construção de vários fios que proporciona maior flexibilidade e maior capacidade de suporte de carga. O cabo pode apresentar um número maior de fios e fios para distribuir a carga uniformemente e evitar quebras sob alta tensão. Os cabos de aço usados ​​em tais guindastes são frequentemente lubrificados para reduzir o atrito, evitar desgaste e proteger contra danos ambientais. Lubrificantes especiais são usados ​​para garantir que o cabo mantenha sua resistência e confiabilidade ao longo do tempo.

Bloco de polias: Bloco de polias é um sistema que contém uma ou mais polias dentro de um alojamento. Faz parte do mecanismo de elevação do guindaste, que permite que o cabo ou corrente se mova suavemente sobre as polias, reduzindo o atrito e garantindo uma elevação eficiente. O bloco da polia ajuda a guiar e apoiar a carga que está sendo levantada.

Dispositivo de elevação: O sistema de elevação de uma ponte rolante de feixe único à prova de explosão foi projetado para operar com segurança em ambientes onde atmosferas explosivas possam estar presentes, como fábricas de produtos químicos, refinarias de petróleo ou locais de mineração. .

3. Fimtransporte

Design à prova de explosão:Construído com materiais que evitam faíscas, como metais não ferrosos ou aço especialmente revestido.Toda a fiação elétrica, motores e sistemas de controle são fechados em caixas à prova de explosão para evitar a ignição de quaisquer gases ou partículas presentes em o meio ambiente. O carro final é vedado para evitar a entrada de poeira ou gás que pode causar ignição.

Estrutura e suporte de carga: O carro final se conecta com segurança à viga principal da viga única, suportando o peso da carga e distribuindo-a uniformemente pela estrutura do guindaste. Construído para uso em serviços pesados, garantindo que o guindaste permaneça estável mesmo quando lidar com a capacidade máxima de carga. Reforçado para evitar qualquer flexão ou torção sob pressão de carga.

Sistema de rodas: Geralmente feito de materiais que não produzem faíscas, como náilon, ligas de cobre ou rodas revestidas de borracha. Projetado para minimizar o atrito e permitir um movimento lateral suave ao longo do trilho do guindaste, melhorando a eficiência operacional e o controle. altamente resistente ao desgaste e à corrosão, adequado para uso a longo prazo em condições adversas.

Mecanismos de Motor e Controle: Os motores que acionam o carro final são especialmente projetados para conter quaisquer explosões potenciais dentro de seus invólucros. Equipado com sistemas de controle que permitem o posicionamento preciso do guindaste, essencial em ambientes perigosos. As velocidades ajustáveis ​​garantem uma manobrabilidade segura, ajudando o operador a manusear materiais sensíveis sem solavancos ou movimentos repentinos.

Mecanismos de segurança: Sistemas integrados de parada de emergência que podem cortar a energia de todo o guindaste em caso de mau funcionamento. Sensores que impedem o guindaste de levantar cargas além de seu limite de trabalho seguro. o risco de acidentes.

4. Mecanismo de deslocamento do guindaste

1) Princípio de funcionamento

O mecanismo de deslocamento é normalmente movido por motores elétricos, que movimentam as rodas ou carrinhos do guindaste ao longo da pista. Em guindastes à prova de explosão, os motores e componentes elétricos são projetados para serem resistentes a faíscas ou fechados para evitar a ignição de gases inflamáveis ​​ou poeira em ambientes perigosos. O motor geralmente é conectado a uma caixa de engrenagens que reduz a velocidade do motor e transmite o força rotacional para as rodas ou carrinho. A caixa de engrenagens e o sistema de transmissão também são projetados para atender aos padrões à prova de explosão, sendo vedados ou alojados em invólucros de proteção. O movimento do guindaste é facilitado por rodas que correm ao longo de trilhos (ou pistas) montados na estrutura aérea. Essas rodas geralmente são feitas de materiais que podem suportar altas tensões e resistir ao desgaste. As rodas são acionadas pelo conjunto motor e caixa de engrenagens, e seu movimento ao longo do trilho proporciona deslocamento horizontal.

2) Funções do mecanismo operacional do guindaste

O motor alimenta o movimento do guindaste ao longo da pista. Ele é normalmente projetado com invólucros à prova de explosão para garantir que não incendeie nenhuma substância combustível no ar. O motor aciona uma engrenagem de redução que reduz a velocidade enquanto aumenta o torque. Isto é necessário para que o guindaste se mova suavemente e com força suficiente ao longo de seu trilho. O mecanismo de deslocamento move o guindaste ao longo da viga, que é a viga estrutural principal. O carrinho segura a talha do guindaste e se move pela viga como parte do sistema de deslocamento. O guindaste é equipado com rodas que correm ao longo dos trilhos ou trilhos, normalmente montados na lateral da viga. Essas rodas são projetadas para transportar a carga e permitir um deslocamento suave. Eles podem ter rolamentos de rolos ou rolamentos de esferas para reduzir o atrito e o desgaste.

5. Mecanismo de deslocamento do carrinho

1) Composição estrutural

Estrutura do carrinho: A estrutura serve como estrutura principal que suporta todos os outros componentes do carrinho. Ele foi projetado para suportar a carga e garantir estabilidade durante a operação. É feito de aço de alta resistência ou outros materiais duráveis ​​para suportar o estresse mecânico e os requisitos à prova de explosão.

Rodas e rolamentos do carrinho: O carrinho possui rodas que se deslocam ao longo da viga da ponte (geralmente um sistema de trilhos ou trilhos). Essas rodas são normalmente montadas em rolamentos, que permitem um movimento suave ao longo da viga, minimizando o atrito. As rodas podem ser equipadas com um revestimento especial ou projetadas para resistir a atmosferas explosivas para evitar faíscas.

Mecanismo de acionamento (motor e redutor): O carrinho é movido por um sistema de acionamento, que inclui um motor (geralmente à prova de explosão) e um redutor para controlar a velocidade e o torque. O motor aciona as engrenagens e rodas dentadas ou correntes que movem o carrinho ao longo da viga. O motor foi projetado para evitar faíscas ou calor que podem causar uma explosão, aderindo a rígidos padrões à prova de explosão.

Sistema de frenagem eletromagnética: Um sistema de frenagem, geralmente de natureza eletromagnética, é usado para parar o carrinho ou mantê-lo no lugar durante a operação. Este sistema é crucial para a segurança em guindastes à prova de explosão, pois foi projetado para ser à prova de faíscas e evitar superaquecimento ou falha mecânica.

Componentes elétricos à prova de explosão: Todo o sistema elétrico, incluindo fiação, painéis de controle e interruptores, é projetado para atender aos padrões à prova de explosão. Esses componentes são normalmente alojados em gabinetes selados e à prova de explosão para evitar possíveis fontes de ignição em ambientes perigosos. O sistema de controle elétrico também pode incluir interruptores de limite para garantir o posicionamento adequado do carrinho e sistemas de segurança para desligar o guindaste no caso de um defeituoso.

Recursos de segurança:A segurança é fundamental, especialmente em guindastes à prova de explosão. Os recursos de segurança incluem botões de parada de emergência, proteção contra sobrecarga, dispositivos anticolisão e outros mecanismos à prova de falhas para evitar acidentes durante a operação. O carrinho pode ser equipado com sensores para detectar a carga e evitar carga excessiva ou tombamento.

Sistema de trilhos e suspensão: O carrinho se move ao longo de um sistema de trilhos suspenso na viga principal do guindaste. O trilho deve estar nivelado e alinhado com precisão para garantir um funcionamento suave. O sistema de suspensão garante que o carrinho esteja devidamente apoiado e alinhado com a viga.

Carcaça à prova de explosão:Certos componentes, como motor, engrenagens e painéis de controle, são incluídos em caixas à prova de explosão. Estas caixas são projetadas para evitar que faíscas ou falhas elétricas escapem para o ambiente circundante.

Sistema de controle: Um sistema de controle permite ao operador controlar o movimento, a velocidade e a posição do carrinho. Ele está conectado ao sistema elétrico e pode incluir controles pendentes ou sistemas sem fio. Controles à prova de explosão são usados ​​para garantir que o operador esteja protegido contra riscos elétricos em atmosferas explosivas.

Gancho de carga ou suspensão: O gancho de carga ou mecanismo de suspensão fica pendurado no carrinho, apoiando a carga que está sendo levantada ou transportada. O gancho pode ser equipado com recursos à prova de explosão para evitar descargas acidentais de eletricidade estática ou faíscas ao manusear materiais explosivos.

Mecanismo Anti-oscilação:Alguns guindastes à prova de explosão são equipados com um sistema anti-oscilação para estabilizar as cargas durante o movimento, especialmente em ambientes de alto risco. Este sistema ajuda a evitar oscilações de carga, que podem causar instabilidade ou acidentes.

2) Função do mecanismo de operação do carrinho

O mecanismo de deslocamento de uma ponte rolante de feixe único à prova de explosão permite o movimento preciso e seguro de cargas pesadas em ambientes perigosos, garantindo ao mesmo tempo a proteção do equipamento e do pessoal contra possíveis explosões.

6.Roda do guindaste

As rodas do guindaste são montadas nas extremidades da ponte ou do carrinho do guindaste. Eles permitem que o guindaste se mova ao longo dos trilhos ou trilhos da pista. Essas rodas geralmente são feitas de materiais que podem suportar cargas elevadas e condições ambientais adversas. Em guindastes à prova de explosão, eles geralmente são construídos em aço de alta resistência para evitar faíscas e minimizar o risco de ignição em atmosferas explosivas.

O design do guindaste garante que ele atenda aos rigorosos padrões de segurança. Por exemplo, a carcaça da roda do guindaste pode ser vedada para evitar a liberação de faíscas ou eletricidade estática, que poderia inflamar gases combustíveis, poeira ou vapores no ambiente. O projeto à prova de explosão pode incluir motores à prova de explosão, componentes elétricos e sistemas de controle, garantindo que todas as peças do guindaste sejam seguras para operar em locais perigosos.

As rodas do guindaste são projetadas para funcionar suavemente nos trilhos superiores. Eles devem ser duráveis ​​para suportar o atrito e o desgaste constantes do movimento do guindaste, ao mesmo tempo que fornecem estabilidade para suportar cargas pesadas. O sistema ferroviário faz parte de uma estrutura maior que garante que o guindaste permaneça alinhado e opere com vibração mínima, o que pode caso contrário, gerar faíscas ou outros riscos de ignição.

7. Gancho do guindaste

1) O gancho e outros componentes do guindaste são construídos para evitar a formação de faíscas ou calor que possam causar uma explosão. Isso inclui o uso de materiais que não geram faíscas facilmente, bem como a garantia de que todas as juntas e conexões estejam vedadas e protegidas. O gancho é normalmente feito de materiais de alta resistência e resistentes à corrosão, como aço inoxidável ou ligas especiais, para resistir a condições severas. e ambientes potencialmente corrosivos.

2) O gancho foi projetado para transportar cargas pesadas enquanto mantém a integridade estrutural sob condições extremas. Geralmente inclui recursos de segurança como dispositivos anti-rotação, mecanismos de travamento e outros dispositivos de segurança para evitar desprendimento acidental. Os ganchos à prova de explosão são frequentemente projetados de acordo com a classe e zona da área perigosa, em conformidade com padrões internacionais (como certificação ATEX ou IECEx).

8.Motor

Projeto de motor à prova de explosão: O motor é alojado em um invólucro à prova de explosão (geralmente marcado como "Ex"). Este gabinete foi projetado para resistir a uma explosão interna e evitar a fuga de faíscas ou chamas, que poderiam inflamar a atmosfera perigosa circundante. Esses motores são frequentemente certificados de acordo com padrões internacionais, como ATEX (Europa) ou IECEx (Internacional), indicando que são seguros para uso em atmosferas explosivas específicas.

Características dos motores à prova de explosão: Os motores à prova de explosão são equipados com recursos de controle de temperatura para evitar superaquecimento, que pode ser uma fonte de ignição. Esses motores são projetados para operar em temperaturas mais baixas em comparação com motores padrão. Os motores usados ​​nesses guindastes são feitos de materiais de alta qualidade e resistentes à corrosão para suportar condições ambientais adversas, como umidade, poeira e temperaturas extremas. As peças do motor, incluindo os rolamentos e comutadores, são projetadas para minimizar a geração de faíscas, que poderia provocar uma explosão.

Potência e velocidade: Os motores à prova de explosão para guindastes normalmente variam de baixa potência (para guindastes mais leves) a classificações de potência mais altas (para guindastes para serviços pesados), normalmente medidas em cavalos de potência ou quilowatts (kW). pode ser acoplado a um inversor de frequência (VFD) para controlar suavemente a velocidade dos movimentos do guindaste.

.

Sistema de alarme sonoro e luminoso e interruptor de limite

1) Sistema de alarme sonoro e luminoso

Uma ponte rolante de feixe único à prova de explosão normalmente opera em ambientes onde há risco de explosão, como fábricas de produtos químicos, refinarias ou outros locais perigosos. O sistema de guindaste foi projetado para lidar com atmosferas explosivas, garantindo segurança e evitando ignição.

Alarme luminoso: Luzes de sinalização à prova de explosão: Essas luzes de sinalização são usadas para indicar vários status de operação do guindaste, como prontidão operacional, emergência ou necessidades de manutenção. O sistema geralmente inclui luzes coloridas diferentes para sinais diferentes. Vermelho é sinal de emergência, parada ou perigo. Amarelo é sinal de aviso ou cuidado (por exemplo, quando o guindaste está em operação ou em um estado limitado). Verde é operação segura ou normal, indicando que o guindaste está funcionando conforme o esperado. As luzes são alojadas em gabinetes à prova de explosão para evitar que qualquer ignição interna escape para o ambiente externo.

Alarmes sonoros (buzinas ou sirenes):Esses alarmes alertam os operadores e o pessoal próximo sobre situações críticas. O som é alto o suficiente para ser ouvido acima do ruído das máquinas ou equipamentos. A buzina contínua é frequentemente usada para sinalizar um perigo imediato ou mau funcionamento. A buzina intermitente pode sinalizar avisos ou quando o guindaste está se aproximando de uma zona de perigo. tons diferentes para vários estados operacionais Assim como as luzes, os alarmes sonoros são alojados em invólucros à prova de explosão para garantir que não representem risco em uma atmosfera explosiva.

2) Interruptor limite

Os interruptores de limite em pórticos externos são cruciais para a segurança e a eficiência operacional. Eles são utilizados para evitar que o guindaste se mova além dos limites designados, o que ajuda a evitar colisões e acidentes.

Funções: A chave fim de curso é construída para atender aos padrões à prova de explosão (como ATEX ou IECEx) para garantir que não cause faíscas ou calor que possa inflamar gases explosivos, poeira ou vapores no ambiente circundante. o guindaste opere além de sua capacidade, evitando acidentes como tombamento ou falha mecânica devido a carga excessiva. A chave fim de curso interrompe o movimento do guindaste quando ele atinge o deslocamento máximo permitido em qualquer direção, incluindo o movimento horizontal da ponte e do carrinho, ou deslocamento vertical de a talha.

Tipos: A chave fim de curso pode ser mecânica (usando uma alavanca ou mecanismo de rolo para ativar a chave) ou eletrônica (usando sensores como ópticos, capacitivos ou indutivos para detectar limites).

10.Dispositivos de segurança

Motor à prova de explosão e componentes elétricos: Motores à prova de explosão e componentes elétricos selados evitam faíscas e outras descargas elétricas que podem inflamar substâncias inflamáveis. Os gabinetes para esses componentes são geralmente classificados de acordo com padrões como ATEX ou IECEx, que certificam sua capacidade de operação segurança em ambientes explosivos.

Dispositivos anticolisão:Os sistemas anticolisão, incluindo sensores infravermelhos ou ultrassônicos, ajudam a evitar colisões com outros guindastes, objetos ou pessoas na área de trabalho, reduzindo os riscos em ambientes perigosos.

Este dispositivo é especialmente importante em áreas com vários guindastes ou espaços restritos.

Sistema de proteção contra sobrecarga:Os limitadores de sobrecarga evitam que o guindaste levante cargas que excedam sua capacidade nominal. Isso ajuda a evitar tensões estruturais, tombamento e danos ao equipamento.

Os sensores podem detectar sobrecarga e disparar um alarme ou interromper automaticamente as operações.

Botão de parada de emergência:Os botões de parada de emergência estão estrategicamente colocados no guindaste e nos controles remotos, permitindo que os operadores ou funcionários interrompam o movimento do guindaste instantaneamente se houver algum perigo.

Em ambientes explosivos, estes botões são construídos para resistir a choques e evitar ativação acidental.

Componentes resistentes a faíscas: Materiais resistentes a faíscas são usados ​​em peças que poderiam causar faíscas por fricção. Esses materiais incluem ganchos, rodas e outros componentes de bronze ou latão em contato com outros metais.

Chaves de limite: As chaves de limite evitam que o guindaste se mova além dos pontos definidos, como os limites superior e inferior da talha e o final do percurso da ponte e do carrinho. Isso ajuda a evitar situações perigosas em que o guindaste pode se mover inesperadamente ou atingir uma posição que podem danificar as estruturas circundantes.

Medidas de aterramento e antiestáticas:Dispositivos de aterramento e sistemas antiestáticos evitam o acúmulo de eletricidade estática, que poderia inflamar materiais inflamáveis. Escovas, cabos ou rodas de aterramento condutoras podem ajudar a dissipar a estática com segurança.

Cabos fechados e protegidos: Os cabos elétricos e a fiação de controle são normalmente fechados em conduítes de proteção ou invólucros de metal para evitar danos acidentais ou exposição a gases explosivos. Vedações especiais de cabos são usadas para garantir que nenhuma faísca possa escapar pelos caminhos da fiação.

Controle e monitoramento de temperatura: Sensores de temperatura em motores, freios e outros componentes importantes monitoram o calor excessivo que pode inflamar substâncias próximas. Os sistemas podem desligar automaticamente o guindaste se as temperaturas excederem os limites seguros.

Operação por controle remoto: Os controles remotos à prova de explosão permitem que os operadores controlem o guindaste a uma distância segura, minimizando a exposição a áreas perigosas. Os controles remotos são projetados com gabinetes especiais para evitar descargas acidentais ou danos em ambientes explosivos.

11. Modo de controle

Controle pendente: Um controle pendente com fio permite que o operador controle o guindaste a uma distância segura. O pingente possui botões para mover o guindaste em várias direções, içar e abaixar e parar de emergência. Mantém uma distância segura de materiais perigosos e operações do guindaste. O pingente é à prova de explosão e resistente a faíscas, tornando-o adequado para ambientes perigosos.

Controle remoto: Os controles remotos sem fio são frequentemente usados ​​para permitir ao operador total liberdade de movimentação pelo local de trabalho enquanto controla o guindaste a uma distância segura. Oferece maior flexibilidade no movimento e operação, melhora a segurança, permitindo que o operador mantenha uma distância maior de áreas perigosas. áreas.

Controle de cabine: Para guindastes maiores e mais complexos, uma configuração de controle de cabine permite que o operador se sente em uma cabine fechada e à prova de explosão, com controles semelhantes aos das configurações suspensas ou remotas. para controle preciso do guindaste. As cabines são à prova de explosão e geralmente climatizadas.

PLC (Controlador Lógico Programável) e Sistemas de Controle Automatizados: Os PLCs podem ser integrados ao guindaste para operação semiautomática ou totalmente automatizada. Isto é particularmente útil em tarefas repetitivas ou perigosas onde é preferida a intervenção humana mínima. Reduz a necessidade de envolvimento do operador em áreas perigosas, garantindo operações mais seguras. Melhora a eficiência e a consistência em operações repetitivas.

Sistemas de controle de segurança e emergência: Além do modo de controle principal, os guindastes à prova de explosão são equipados com vários controles de parada de emergência, proteção contra sobrecarga e sistemas de frenagem de emergência para garantir o desligamento seguro em caso de emergência. Garante resposta rápida a emergências e minimiza o risco de acidentes em ambientes explosivos.

12. Esboço

Técnico principal

Segurança aprimorada para ambientes perigosos:Os guindastes à prova de explosão são projetados com invólucros e materiais especializados que evitam faíscas ou arcos elétricos, reduzindo significativamente o risco de explosões em ambientes voláteis.

Construção confiável e durável:Esses guindastes são construídos para resistir a ambientes agressivos onde a exposição a gases corrosivos, produtos químicos ou poeira é comum.

Design leve e capacidade de manobra aprimorada: A construção de feixe único é normalmente mais leve que os modelos de feixe duplo, facilitando a instalação e operação em áreas com espaço limitado ou requisitos de carga menores. Seu design compacto permite um movimento mais fácil e preciso, melhorando a eficiência. em áreas de trabalho pequenas ou congestionadas.

Eficiência de custos: As pontes rolantes de viga única são geralmente mais econômicas que as versões de viga dupla, tanto nos custos iniciais quanto na manutenção. Devido ao seu design simplificado e menor peso, requerem menos suporte estrutural e energia para operar, reduzindo custos operacionais. ao longo do tempo.

Aplicações versáteis:As pontes rolantes de viga única podem ser usadas em uma variedade de capacidades de carga, normalmente suportando cargas leves a médias (1 a 20 toneladas), o que é adequado para muitas aplicações industriais.

Requisitos reduzidos de espaço de instalação: O design de viga única ocupa menos espaço vertical e horizontal, o que é ideal para instalações com altura livre ou espaço limitado. Isso permite um melhor uso do espaço disponível e maximiza a eficiência em edifícios menores ou espaços restritos.

Facilidade de manutenção: O design simples de um único feixe torna a manutenção e a inspeção mais acessíveis, reduzindo o tempo de inatividade. Os projetos à prova de explosão incorporam recursos que permitem acesso seguro e rápido a componentes críticos para manutenção sem comprometer a segurança.

Opções de design personalizáveis ​​e flexíveis:Os guindastes de feixe único à prova de explosão podem ser personalizados com recursos adicionais, como dispositivos anticolisão, sistemas de controle remoto e proteção contra sobrecarga, aumentando a segurança e a usabilidade. talhas especializadas ou sistemas de automação, atendendo a diversas necessidades industriais.

Plantas Petroquímicas e Químicas: Manuseio de materiais pesados ​​em áreas com gases explosivos e produtos químicos.

Refinarias de Petróleo e Gás: Carregamento, descarregamento e transporte de equipamentos em zonas com potenciais vazamentos de gás.

Indústria Farmacêutica: Movimentação de materiais onde podem estar presentes solventes e outras substâncias inflamáveis.

Operações de Mineração: Transporte de cargas em áreas com poeira combustível.

Fabricação de tintas e revestimentos: Manuseio de grandes recipientes de líquidos e pós inflamáveis.

Processamento de grãos e alimentos: Gerenciamento de grãos a granel, farinha e outros pós que podem formar nuvens de poeira combustíveis.

1. Projeto e Engenharia: Comece com uma análise dos requisitos à prova de explosão e do ambiente operacional onde o guindaste será usado. Crie especificações para atender aos padrões da indústria para equipamentos à prova de explosão, normalmente aderindo aos padrões ATEX, NEC ou IEC, com base na classificação da zona. Selecione materiais e componentes apropriados, como motores, controles e cabos, projetados para aplicações à prova de explosão.

2. Aquisição de materiais: Adquira componentes e materiais elétricos certificados à prova de explosão (motores, fiação, invólucros) de fornecedores aprovados. Selecione metais e ligas de alta qualidade resistentes à corrosão e geração de faíscas, essenciais para ambientes perigosos. Use revestimentos anticorrosivos e antiestáticos, especialmente se o guindaste for operar em ambientes propensos a umidade, produtos químicos ou poeira.

3. Fabricação e Fabricação: Fabricar os principais elementos estruturais do guindaste (viga, vigas finais, carrinho) usando técnicas de soldagem e usinagem para garantir resistência e precisão. Monte o motor à prova de explosão e o mecanismo de elevação com alinhamento cuidadoso para evitar faíscas e garantir confiabilidade. Fabricar ou instalar gabinetes elétricos à prova de explosão, garantindo que estejam vedados para evitar a entrada de gases inflamáveis. Instale e conecte painéis de controle à prova de explosão com fiação isolada e resistente a faíscas. Medidas adicionais podem incluir colocar os sistemas de controle em áreas seguras ou alojá-los em caixas à prova de explosão.

4. Controle de qualidade e testes: Teste a capacidade de carga do guindaste para garantir que ele atenda aos padrões operacionais e de segurança. Realize testes específicos à prova de explosão, como verificação de faíscas e garantia de contenção, para verificar a conformidade com os padrões à prova de explosão. Verifique se todos os sistemas elétricos operam com segurança, sem arcos, faíscas ou superaquecimento, e garanta que os controles e sistemas de segurança estejam totalmente funcionais. Teste os revestimentos e materiais quanto à resistência à corrosão, especialmente se o guindaste for usado em ambientes propensos a produtos químicos.

5. Montagem e verificações finais: Monte os componentes do guindaste, incluindo ponte, talha, carrinho e sistemas elétricos, em um ambiente controlado. Inspeção finalRealize uma inspeção completa para confirmar se todos os padrões e especificações à prova de explosão foram atendidos. Documente todos os testes, inspeções e processos de certificação para garantir a rastreabilidade e a conformidade com os regulamentos de segurança.

6. Instalação e comissionamento: Prepare o local de instalação, garantindo que ele atenda aos requisitos à prova de explosão e esteja livre de perigos potenciais. Monte e instale o guindaste no local, seguindo protocolos de segurança rígidos para evitar danos ou desalinhamento. pós-instalação para verificar a confiabilidade operacional e a segurança no ambiente pretendido.

7. Certificação e entrega: Obtenha certificação de terceiros para conformidade à prova de explosão, se exigido pelas regulamentações locais. Forneça treinamento ao operador e manutenção com foco no manuseio e segurança de equipamentos à prova de explosão. e diretrizes operacionais.

Visualização da oficina:

A empresa instalou uma plataforma inteligente de gerenciamento de equipamentos e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, serão mais de 500 conjuntos (conjuntos), e o índice de interligação dos equipamentos chegará a 95%. 32 linhas de soldagem foram colocadas em uso, 50 estão previstas para serem instaladas e o índice de automação de toda a linha de produtos atingiu 85%.
