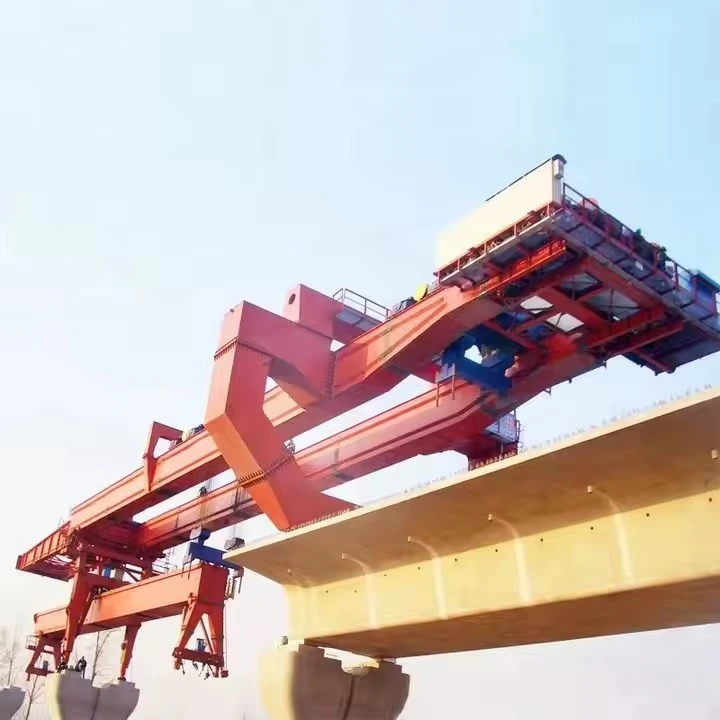

Equipamento lançador de ponte de 110 toneladas
OEquipamento lançador de ponte de 110 toneladasé um veículo militar ou de engenharia especializado projetado para implantar pontes portáteis, permitindo que tropas, veículos e suprimentos cruzem obstáculos como rios, trincheiras ou lacunas no campo de batalha. Aqui está uma visão geral de seus principais aspectos:
Principais recursos
Principais recursos:
Capacidade:
Pode lançar pontes com capacidade de carga de até110 toneladas, apoiando veículos militares pesados, como tanques, veículos blindados de transporte de pessoal (APCs) e caminhões logísticos.
Tipos de ponte:
Normalmente implantapontes modulares ou tipo tesoura-(por exemplo, variantes da ponte Bailey, pontes de viga média ou projetos militares personalizados).
Pode apoiarconfigurações de-span ou vários{1}}spansdependendo da missão.
Mobilidade e implantação:
Montado em um serviço-pesadochassi com rodas ou esteiras(por exemplo, cascos de tanques modificados ou caminhões multi{2}}eixos).
Sistemas hidráulicos ou mecânicos para implantação rápida (muitas vezes emmenos de 10 a 30 minutos).
Alguns modelos apresentamsistemas automatizados de lançamento/recuperaçãopara exposição mínima da tripulação.
Uso Operacional:
Usado porcorpo de engenharia militar(por exemplo, Exército dos EUAABV, da ChinaTipo 84ou russoTMM-6sistemas).
Crítico paraengenharia de combate, ajuda humanitária em desastres e reparo rápido de infraestrutura.
Especificação
Especificações Gerais
Capacidade da ponte: 110 toneladas métricas (classificação de carga Classe 110)
Vão da ponte: Normalmente 20–40 metros (ajustável com base na configuração)
Tempo de implantação: 30–90 minutos (dependendo do comprimento da ponte e da experiência da tripulação)
Mobilidade: montado em um veículo de transporte pesado (chassi todo-terreno 8x8 ou 10x10)
Tripulação Operacional: 3–6 pessoas
Especificações Técnicas
Plataforma de veículos
Chassis: caminhão pesado-militar ou comercial de alta mobilidade-
Motor: Motor diesel de 400–600 HP
Transmissão: Automático ou manual com recursos-off-road
Suspensão: Hidráulico ou pneumático para terrenos acidentados
Velocidade máxima (carregada): 60–80 km/h (em-estrada), 20–40 km/h (fora-de estrada)
Sistema de ponte
Tipo de ponte: Ponte de assalto modular de aço/alumínio (por exemplo, tipo Bailey-, ponte de tesoura ou design de painel modular)
Largura da ponte: 3,5–4,5 metros (permitindo a passagem de veículos)
Mecanismo de implantação: Sistema de lançamento hidráulico ou mecânico
Carregar classe: MLC 110 (Classificação de Carga Militar) ou equivalente para uso civil
Recursos de implantação
Método de lançamento: Telescópico, tesoura ou mecanismo deslizante
Estabilização: Estabilizadores ou macacos hidráulicos para estabilidade durante a implantação
Opção de controle remoto: Alguns modelos permitem operação remota parcial
Limites Ambientais e Operacionais
Temperatura operacional: -30 graus a +50 graus
Capacidade de inclinação: Pode ser implantado em gradientes de até 10%
Travessia de Água: Pode lançar pontes sobre rios ou lacunas com configuração adequada
Imagens e componentes
OEquipamento lançador de ponte de 110 toneladasé normalmente usado por unidades de engenharia militar para implantar pontes móveis rapidamente, permitindo que tropas e veículos cruzem obstáculos como rios, trincheiras ou lacunas. Abaixo estão os principais componentes de tal sistema:
1. Estrutura da ponte
Mecanismo de lançamento: Sistema hidráulico ou mecânico para estender/retrair a ponte.
Convés da ponte: Painéis modulares ou contínuos que formam a via.
Vigas de suporte: Carga-elementos de sustentação que distribuem peso.
2. Veículo/Chassis
Veículo transportador: geralmente um caminhão-militar pesado ou veículo sobre esteiras (por exemplo, MAN, Oshkosh ou similar).
Estabilizadores/estabilizadores: Pernas hidráulicas para estabilização durante a implantação da ponte.
3. Sistema Hidráulico
Bombas e Atuadores: Alimente a extensão/retração da ponte.
Válvulas de controle: Regular a pressão hidráulica e o fluxo.
4. Sistema de controle
Console do Operador: Controles para lançar, recuperar e ajustar a ponte.
Sensores e sistemas de feedback: monitore o alinhamento, a estabilidade e o status de implantação.
5. Componentes de segurança e suporte
Pinos/grampos de travamento: Fixe a ponte no lugar.
Sistema de guincho/cabo: Auxilia no posicionamento e recuperação.
Liberação de emergência: Permite o descolamento rápido, se necessário.
6. Equipamento Auxiliar
Kits de ferramentas: Para manutenção e ajustes.
Peças de reposição: Substituição de mangueiras hidráulicas, pinos, etc.
Esboço
Vantagens
OEquipamento lançador de ponte de 110 toneladasé um sistema de engenharia especializado projetado para implantação rápida de pontes militares ou de emergência, permitindo que tropas, veículos e suprimentos cruzem obstáculos como rios, desfiladeiros ou infraestrutura danificada. Aqui estão suas principais vantagens:
1. Alta capacidade de carga (110 toneladas)
Suporta veículos militares pesados (por exemplo, tanques, veículos blindados e caminhões logísticos).
Garante passagem segura para comboios em cenários de combate ou socorro em desastres.
2. Implantação rápida
Pode ser montado e lançado rapidamente (geralmente em minutos ou horas), reduzindo o tempo de inatividade em operações críticas.
Melhora a mobilidade para o avanço de forças ou missões humanitárias.
3. Design modular e adaptável
Comprimento do vão ajustável para se adaptar a diferentes larguras de vão.
Pode ser configurado para vários terrenos (lacunas molhadas, lacunas secas ou terreno irregular).
4. Mobilidade e eficiência de transporte
Montado em veículos-pesados (por exemplo, chassis de tanques ou caminhões) para facilitar a realocação.
Alguns sistemas são anfíbios ou transportáveis-por via aérea (por meio de helicópteros ou aviões de carga).
5. Requisito mínimo de tripulação
Mecanismos de lançamento automatizados ou semi{0}}automáticos reduzem as necessidades de mão de obra.
Operável por uma pequena equipe de engenheiros.
6. Solicitações militares e de ajuda em desastres
Uso em combate:Facilita o movimento rápido de tropas e equipamentos em operações ofensivas/defensivas.
Ajuda Humanitária:Permite o acesso a zonas de desastre onde as pontes são destruídas.
7. Durabilidade e Confiabilidade
Construído para resistir a ambientes adversos (clima extremo, terreno acidentado).
Materiais-resistentes à corrosão para uso-de longo prazo.
8. Interoperabilidade
Compatível com a OTAN ou outros padrões militares para operações conjuntas.
Pode ser integrado com sistemas de ponte existentes.
9. Redução da carga logística
Elimina a necessidade de materiais de construção de-pontes complexos no-local.
Mais rápido que os métodos tradicionais de pontão ou ponte Bailey.
10. Vantagem Tática
Permite manobras surpresa superando obstáculos rapidamente.
Reduz a vulnerabilidade a ataques inimigos durante operações de travessia.
Aplicativo
OEquipamento lançador de ponte de 110 toneladasé um sistema de engenharia especializado projetado para implantação rápida de pontes militares ou de emergência, permitindo a travessia de obstáculos como rios, ravinas ou infraestrutura danificada. Abaixo estão suas principais aplicações:
1. Operações Militares
Movimento rápido de tropas e veículos:Permite que veículos blindados, tanques e tropas cruzem lacunas durante combates ou manobras estratégicas.
Apoio logístico:Garante o movimento ininterrupto da cadeia de suprimentos em terrenos contestados ou acidentados.
Ignorando pontes destruídas:Substitui rapidamente pontes danificadas por ações inimigas ou desastres naturais.
2. Ajuda em desastres e resposta a emergências
Pós-recuperação de desastres:Restaura a conectividade após terremotos, inundações ou furacões.
Acesso à ajuda humanitária:Facilita a entrega de suprimentos em áreas isoladas.
3. Engenharia Civil e Infraestrutura
Pontes Temporárias para Construção:Oferece suporte ao transporte de máquinas pesadas e materiais em projetos-de grande escala.
Manutenção da ponte:Fornece travessias alternativas durante trabalhos de reparo.
4. Vantagens Táticas
Alta mobilidade:Montado em veículos-pesados (por exemplo, caminhões ou transportadores sobre esteiras) para rápida realocação.
Capacidade de carga pesada:Suporta pesos até110 toneladas, acomodando tanques de batalha principais (por exemplo, M1 Abrams, Leopard 2).
Projeto Modular:Adaptável a vários comprimentos de folga (normalmente20–30 metros).
Procedimento de produção
O procedimento de produção de umLançador de ponte de 110 toneladasenvolve vários estágios críticos, desde o projeto e aquisição de materiais até a montagem, testes e comissionamento. Abaixo está um esboço estruturado do processo de produção típico:
1. Design e Engenharia
Projeto Conceitual: Definir as especificações do lançador de ponte (capacidade de vão, mobilidade, sistemas hidráulicos/pneumáticos, etc.).
Engenharia Detalhada:
Análise estrutural (análise de elementos finitos para distribuição de carga).
Projeto mecânico (mecanismo de lançamento, bogies, sistemas de elevação).
Projeto de sistema hidráulico/pneumático.
Sistemas elétricos e de controle (automação, sensores, intertravamentos de segurança).
Conformidade Regulatória: Garantir a adesão aos padrões internacionais (ISO, EN, AASHTO, etc.).
2. Aquisição de materiais
Aço Estrutural: Aço-de alta qualidade (por exemplo, S355, ASTM A572) para vigas, treliças e suportes.
Componentes Hidráulicos: Bombas, cilindros, válvulas e mangueiras.
Peças Mecânicas: Engrenagens, guinchos, rolamentos e truques.
Sistemas Elétricos: Motores, PLCs, sensores e fiação.
3. Fabricação e Usinagem
Corte e Modelagem: Corte CNC a plasma/laser para peças de precisão.
Soldagem:
Soldagem por arco submerso (SAW) para seções pesadas.
Soldagem por arco metálico blindado (SMAW) para juntas.
Testes não-destrutivos (END), como inspeção ultrassônica/-por raios X.
Usinagem: Perfuração, fresamento e torneamento para componentes críticos.
4. Sub-montagem
Montagem do truque: Conjuntos de rodas, suspensão e sistemas de freio.
Unidade de Energia Hidráulica (HPU): Integração de bomba, reservatório e válvula.
Seções de viga: Pré-montagem de segmentos de ponte com placas de conexão.
5. Montagem Principal
Integração de quadros: Montagem de vigas longitudinais/transversais.
Sistemas Mecânicos: Instalação de guinchos, engrenagens e mecanismos de lançamento.
Sistemas Hidráulicos: Cilindros de conexão para elevação/lançamento.
Fiação Elétrica: Painéis de controle, sensores e sistemas de automação.
6. Testes e Controle de Qualidade
Teste de carga:
Teste de carga estática (110 toneladas + fator de segurança).
Teste de carga dinâmico (lançamento simulado).
Testes Hidráulicos: Verificações de pressão e testes de vazamento.
Testes Funcionais:
Sequência de lançamento (movimento para frente/trás).
Parada de emergência e intertravamentos de segurança.
Inspeção Final: Verificações dimensionais, qualidade da pintura e documentação.
7. Pintura e proteção contra corrosão
Preparação de Superfície: Jateamento (padrão SA 2.5).
Preparação: Primer à base-de epóxi para resistência à corrosão.
Revestimento Superior: Tinta de poliuretano (resistente-às intempéries).
8. Embalagem e envio
Desmontagem (se necessário): Divisão modular para transporte.
Embalagem: Embalagem à prova de intempéries para componentes sensíveis.
Logística: Transporte-pesado (caminhões-plataforma/reboques especializados).
9. Comissionamento-no local
Remontagem: Orientados por equipes técnicas.
Calibração: Alinhamento de sensores e sistemas de controle.
Treinamento de Operadores: instruções práticas-para implantação e manutenção.
10. Documentação e entrega
Manuais: Diretrizes de operação, manutenção e segurança.
Certificados: Relatórios de testes de materiais (MTRs), registros de solda e certificados de conformidade.
Desenhos-conformes criados: Documentos de projeto atualizados refletindo as modificações finais.
Visualização da oficina
A empresa instalou uma plataforma inteligente de gerenciamento de equipamentos e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, serão mais de 500 conjuntos (conjuntos), e a taxa de rede dos equipamentos chegará a 95%. 32 linhas de soldagem foram colocadas em uso, 50 estão previstas para serem instaladas e a taxa de automação de toda a linha de produtos atingiu 85%.
