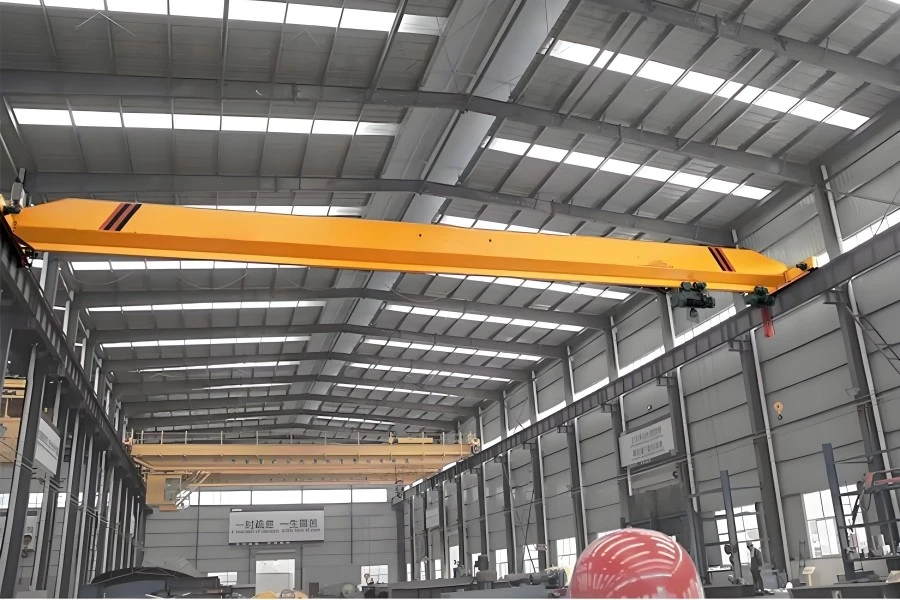

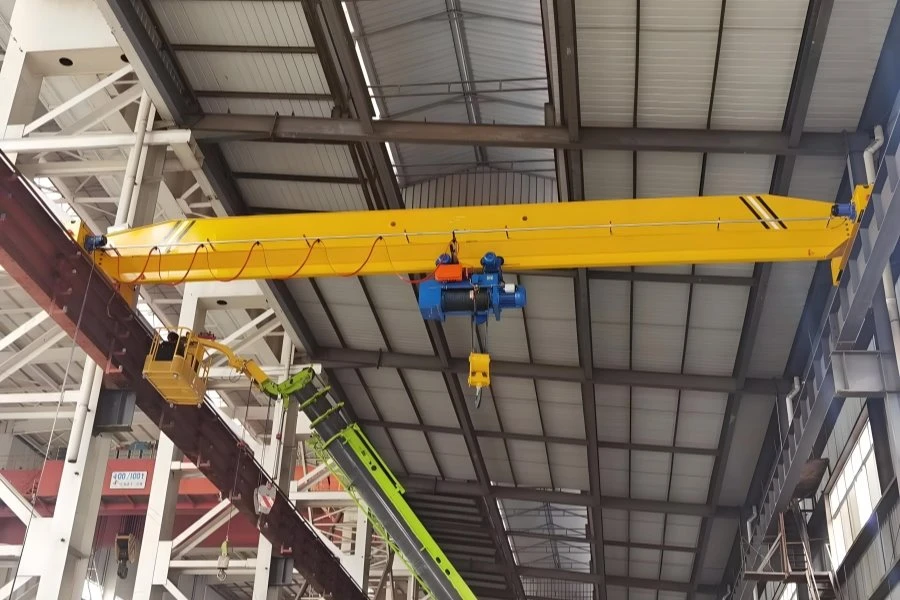

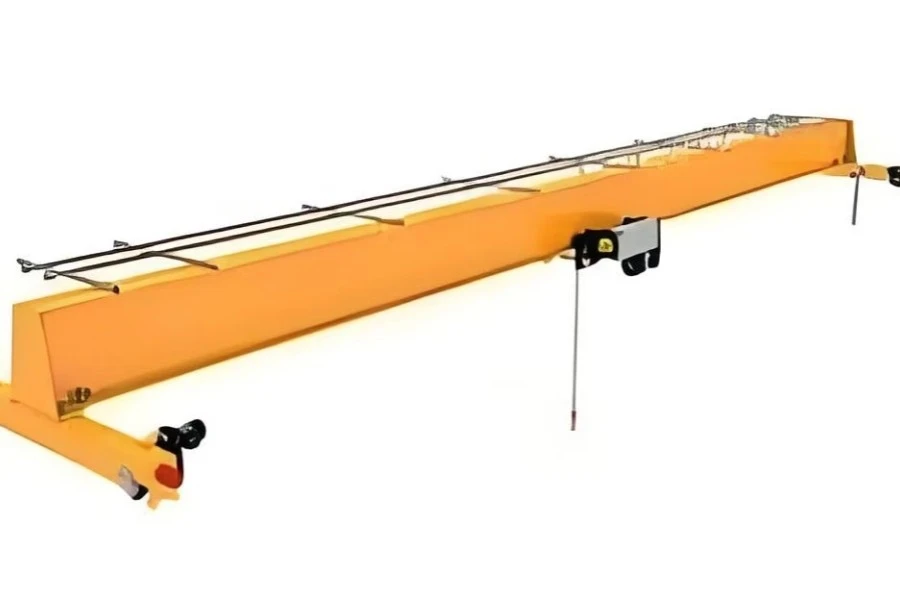

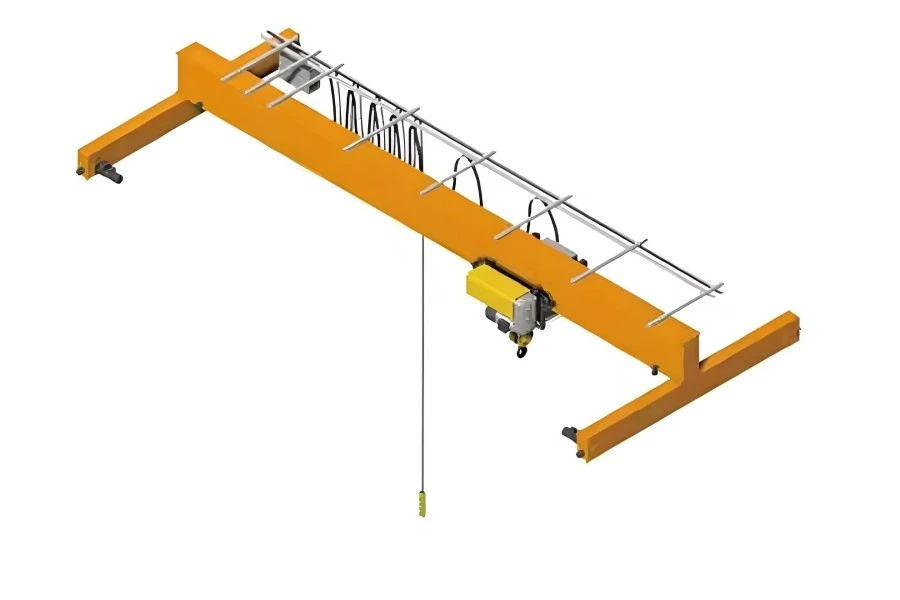

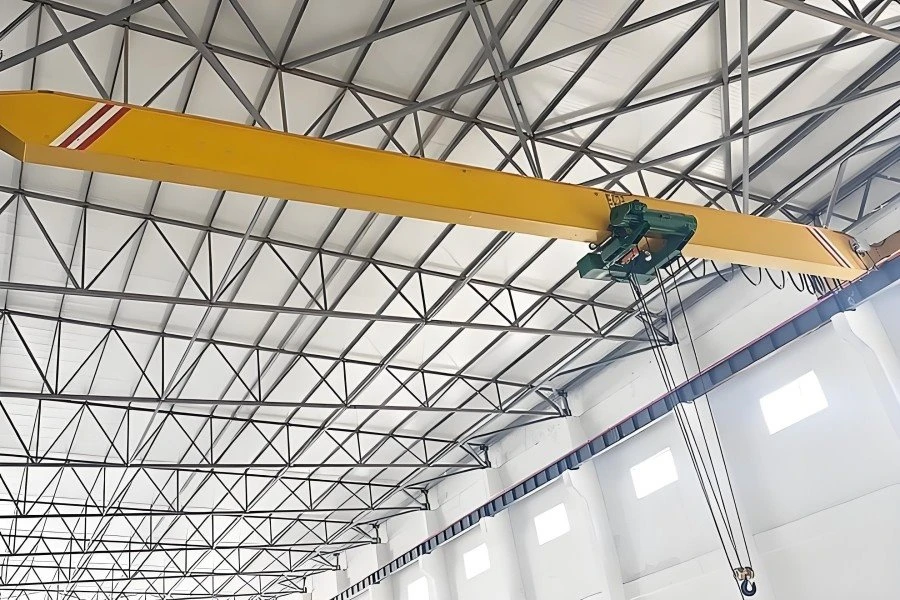

Ponte Rolante Eot



Um guindaste EOT (Electric Overhead Traveling) é uma solução versátil e eficiente de manuseio de materiais usada em vários setores para levantar, transportar e posicionar cargas pesadas. Projetados para oferecer desempenho robusto e confiabilidade, os guindastes EOT são ideais para aplicações em fábricas, armazéns, estaleiros e canteiros de obras.

As pontes rolantes EOT estão disponíveis em capacidades de elevação que variam de 1 tonelada a mais de 500 toneladas. A extensão e a altura podem ser personalizadas para atender às necessidades operacionais específicas. Disponível em configurações de viga simples e dupla para acomodar diferentes capacidades de carga e vãos. Design compacto para uso eficiente do espaço e melhor manuseio da carga. Construção de aço forte para durabilidade.

As pontes rolantes EOT integraram motor avançado e mecanismo de engrenagem para controle preciso. O acionamento de frequência variável (VFD) garante um movimento suave de partida e parada e minimiza o desgaste. Opere por meio de controlador pendente, controle remoto ou sistema operacional da cabine. As pontes rolantes EOT fornecem uma interface amigável para os operadores.

Componentes principais: Motor

Local de origem:Henan, China

Garantia: 2 anos

Peso (quilograma):3000 quilogramas

Inspeção de saída de vídeo: Fornecido

Relatório de teste de máquinas: fornecido

Aplicação: oficina

Mecanismo de elevação: Talha Elétrica

Característica do guindaste: Guindaste de ponte de viga de fácil operação

Método de controle: controle remoto sem fio

Fonte de energia: Sistema de energia local dos usuários

Cor: Cor personalizada aceitável

Velocidade de elevação: Velocidade Ajustável



Imagens e componentes

1. Viga principal

1) A viga principal (ou viga) de um guindaste EOT (Electric Overhead Traveling) é um componente estrutural crítico que suporta a talha e fornece o caminho horizontal para elevação e transporte de cargas. O projeto e a construção da viga principal desempenham um papel significativo na capacidade, eficiência e segurança geral do guindaste.

A viga principal de uma ponte rolante EOT é geralmente feita de aço estrutural para fornecer a resistência e durabilidade necessárias. Os materiais comuns incluem aço-carbono ou aço de alta resistência, dependendo dos requisitos de carga.

A viga pode ser uma viga em caixa, viga em I ou viga dupla, dependendo do projeto do guindaste e da capacidade de carga. A viga é projetada para suportar a carga nominal máxima (incluindo efeitos dinâmicos). ), carga móvel (capacidade de elevação) e carga de impacto.

O comprimento da viga principal determina a área de cobertura do guindaste e deve levar em conta a área de trabalho e as dimensões do edifício. A viga principal é montada em caminhões finais com rodas que se deslocam na pista do guindaste. , FEM, ASME B30.2 ou regulamentos locais para guindastes.

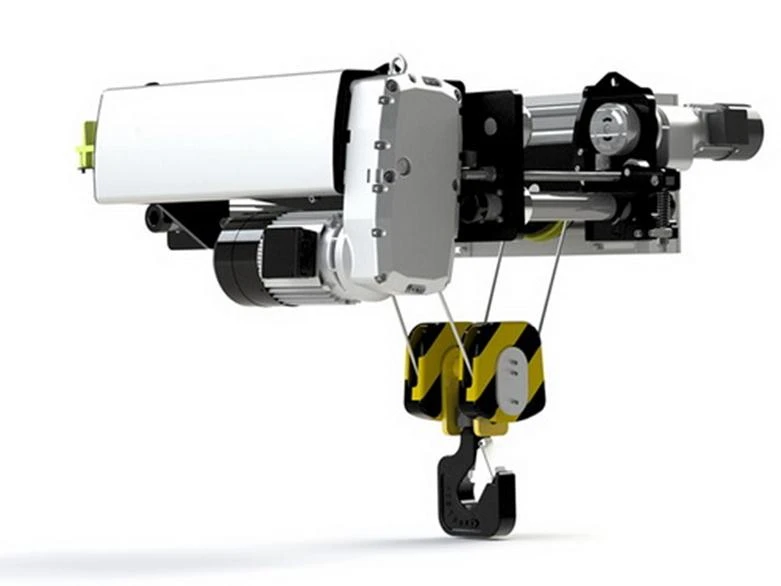

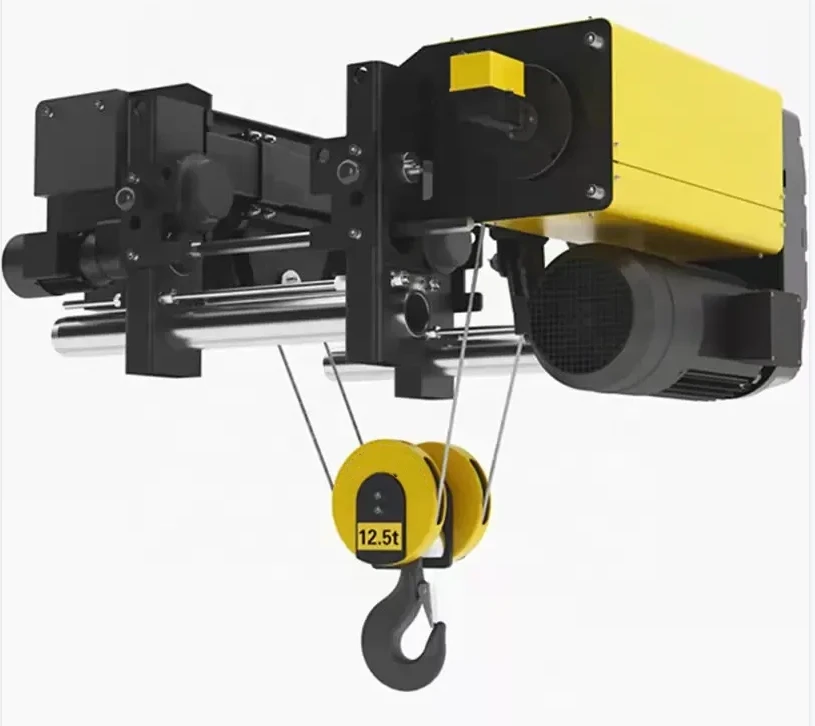

2.Sistema de elevação

Motor: O motor de um sistema de elevação em uma ponte rolante EOT (Electric Overhead Travelling) é um componente crítico responsável por acionar o mecanismo de elevação que levanta e abaixa cargas pesadas. O motor normalmente opera em conjunto com vários outros sistemas, como freios, painéis de controle e dispositivos de segurança.

O redutor no sistema de elevação de um guindaste EOT (Electric Overhead Travelling) desempenha um papel crucial no sistema de acionamento mecânico. É utilizado para reduzir a velocidade de rotação do motor e aumentar o torque entregue ao mecanismo de elevação do guindaste (a talha). O redutor diminui a velocidade do eixo de saída do motor elétrico. Os guindastes normalmente precisam de uma velocidade muito mais lenta no mecanismo de elevação em comparação com a velocidade do motor.

Tambor: O tambor do sistema de elevação em um guindaste EOT (Electric Overhead Travelling) desempenha um papel crucial no içamento e abaixamento da carga. Normalmente é um componente cilíndrico que serve para enrolar e desenrolar o cabo de elevação ou cabo de aço. Este tambor é acionado por um motor, que permite ao guindaste levantar ou abaixar o gancho (ou bloco de carga) preso ao cabo.

Cabo de aço: Em um guindaste EOT (Electric Overhead Travelling), o cabo de aço é um componente crítico do sistema de elevação. É responsável por levantar, abaixar e movimentar cargas. O cabo de aço, neste contexto, é normalmente utilizado no mecanismo de elevação, onde conecta o tambor de elevação ou guincho ao gancho ou dispositivo de elevação.

Bloco de polia: No contexto de um guindaste EOT (Electric Overhead Travelling), o bloco de polia é um componente chave no sistema de elevação que ajuda a facilitar a movimentação da carga do guindaste. Faz parte do mecanismo de elevação e funciona com o cabo de aço para levantar ou abaixar cargas pesadas. O bloco de polia é usado para mudar a direção do cabo de elevação ou cabo de aço e para distribuir a carga de forma mais eficiente. permitindo que cargas mais pesadas sejam levantadas mais facilmente, reduzindo o esforço necessário.

Dispositivo de elevação: O dispositivo de elevação no sistema de elevação de uma ponte rolante com suspensão de feixe único à prova de explosão é um componente crítico projetado para o manuseio seguro e eficiente de materiais em ambientes perigosos onde gases explosivos ou poeira podem estar presentes. fechado ou tratado para evitar faíscas ou geração de calor. Os materiais usados ​​são anti-faíscas, antiestáticos e resistentes à corrosão.

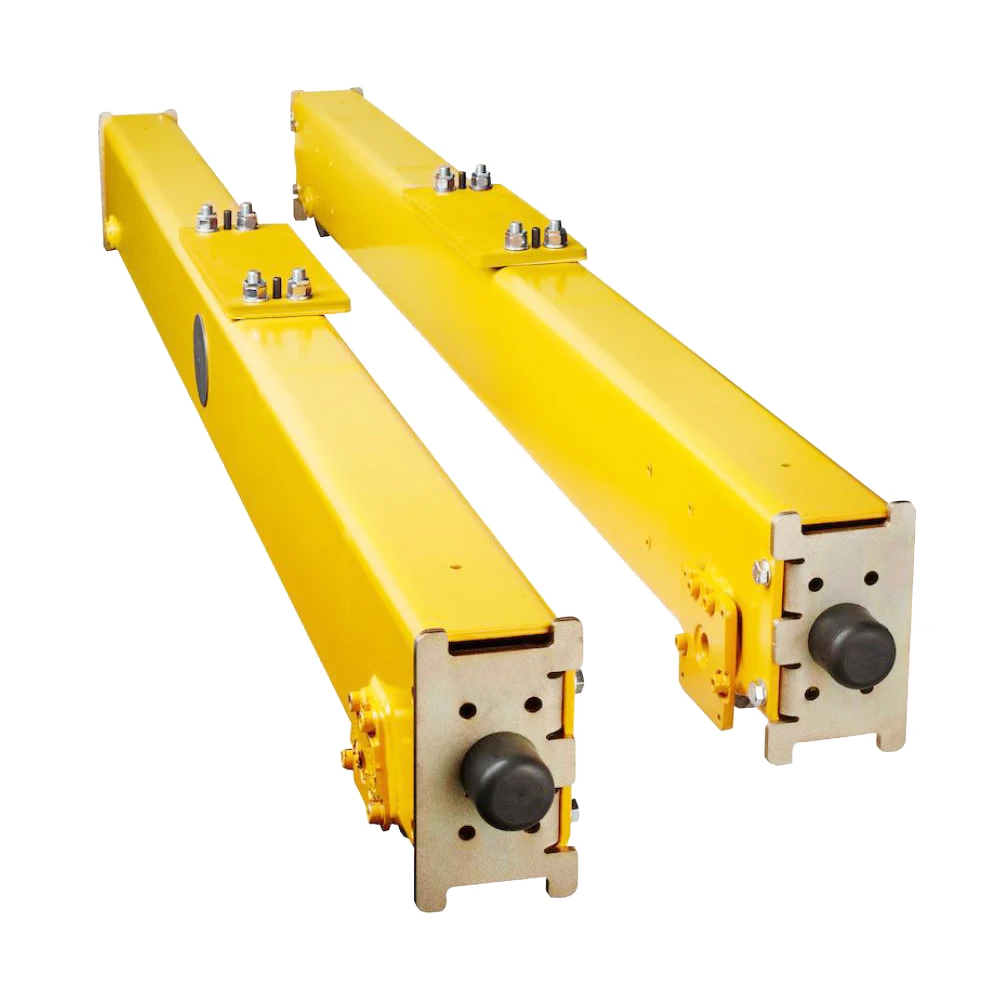

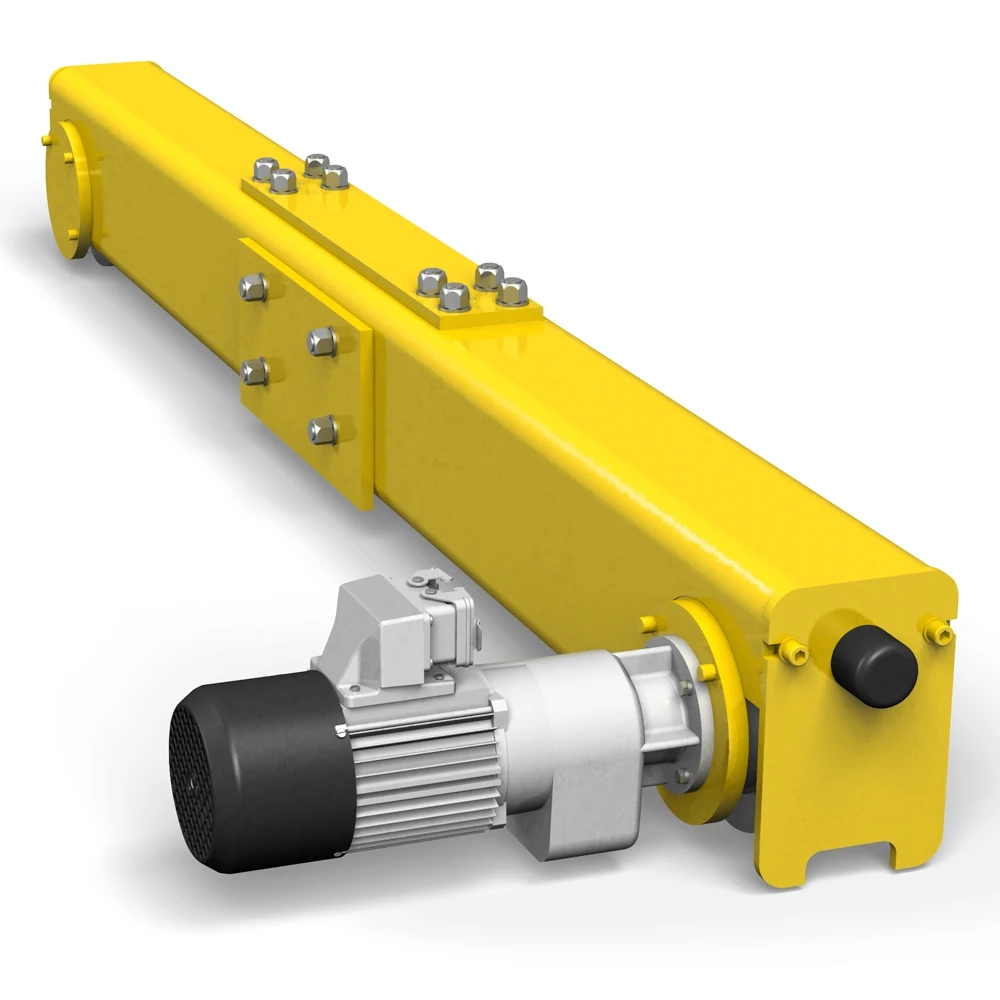

3. Fimtransporte

1) O carro final de um guindaste EOT (Electric Overhead Travelling) é um componente crucial que suporta e move a ponte do guindaste ao longo das vigas da pista. Ele está localizado em ambas as extremidades da ponte e desempenha um papel fundamental para garantir uma operação suave e eficiente do guindaste.

2) As vigas finais dos guindastes EOT (Electric Overhead Travel) são feitas de aço de alta resistência ou outros materiais duráveis ​​para fornecer rigidez e minimizar o peso para reduzir o estresse na estrutura do guindaste. guindaste para percorrer horizontalmente ao longo das vigas da pista, proporcionando acesso a toda a área de trabalho abaixo do guindaste. Suporta o peso do guindaste e da carga, garantindo estabilidade e bom funcionamento.

3) Alguns carros finais usam rolos laterais ou mecanismos de guia para manter o alinhamento com os trilhos, reduzindo o desgaste. Os carros finais são rigidamente conectados às vigas principais da ponte.



4. Mecanismo de deslocamento do guindaste

1) Princípio de funcionamento

Movimento ao longo de trilhos ou vigas

A estrutura principal do guindaste (ponte) é montada em dois carros finais, cada um dos quais possui um conjunto de rodas que correm sobre trilhos paralelos colocados na pista. A ponte é acionada por motores em um ou ambos os carros. Quando o motor é ligado, as rodas giram e movem o guindaste horizontalmente ao longo dos trilhos. Na ponte, um carrinho se move ao longo da ponte e também pode ser acionado por um motor elétrico. O carrinho é onde o mecanismo de elevação está localizado. O movimento do carrinho normalmente é controlado separadamente e permite que a talha mova a carga ao longo da ponte e na direção vertical. O guindaste normalmente usa motores elétricos para acionar as rodas, que são alimentados por uma combinação de alimentação CA/CC, dependendo no tipo de guindaste. Os motores estão ligados às rodas através de caixas de redução que controlam a velocidade e o torque.

2) Funções do mecanismo operacional do guindaste

Movimento Horizontal: A principal função do mecanismo de deslocamento é mover o carrinho do guindaste ao longo da pista. Isso é feito por meio de motores e acionamentos que movimentam as rodas do guindaste ao longo dos trilhos fixados nas vigas de suporte.

Suporte e Estabilidade: O mecanismo de deslocamento fornece suporte a toda a estrutura do guindaste, garantindo que ela permaneça estável durante o movimento horizontal. As rodas do guindaste e os trilhos trabalham juntos para manter o equilíbrio e evitar oscilações durante a operação.

Transporte de carga: O mecanismo de deslocamento permite que o guindaste transporte a carga de uma parte da instalação para outra. Ao mover-se horizontalmente pelo espaço de trabalho, o guindaste pode transportar materiais, mercadorias ou equipamentos por longas distâncias.

Alinhamento e Precisão: O mecanismo de deslocamento ajuda a manter o alinhamento preciso do guindaste ao longo das vigas da pista. O movimento preciso é essencial para o manuseio adequado de cargas, especialmente em ambientes onde a segurança e a precisão são críticas (por exemplo, fábricas, canteiros de obras ou armazéns).

Deslocamento transversal (movimento lateral): O carrinho do guindaste pode se mover ao longo do comprimento da viga da pista (direção longitudinal), mas o mecanismo de deslocamento também fornece a capacidade de deslocamento transversal (movimento lateral) de todo o guindaste. Isso permite que o guindaste acesse diversas áreas da instalação.

5. Mecanismo de deslocamento do carrinho

1) Composição estrutural

Estrutura do carrinho: A estrutura é a principal parte estrutural do carrinho, geralmente feita de aço soldado ou uma combinação de aço e material de liga para maior resistência e durabilidade. Ela suporta a unidade de elevação e outros componentes como rodas, motores e freios.

Rodas Viajantes:São as rodas que permitem que o carrinho se mova ao longo dos trilhos da ponte do guindaste. As rodas são normalmente feitas de aço ou ferro fundido e são montadas na estrutura do carrinho em rolamentos ou eixos. As rodas são projetadas para se ajustarem aos trilhos sobre os quais o carrinho corre (geralmente trilhos ranhurados ou planos).

Motor e mecanismo de acionamento: Um motor elétrico reversível é usado para acionar o movimento do carrinho, geralmente acoplado a uma caixa de engrenagens para fornecer o torque necessário. O motor é normalmente montado na estrutura do carrinho e aciona as rodas móveis por meio de uma transmissão por corrente, transmissão por engrenagem, ou acionamento por correia, dependendo do projeto.

Rolamentos e eixos:As rodas do carrinho são montadas em unidades de rolamento ou buchas para permitir um movimento suave e eficiente do carrinho. Os eixos e rolamentos reduzem o atrito entre as peças móveis e melhoram a confiabilidade e a longevidade do sistema.

Sistema de travagem: Um mecanismo de travagem é crucial para parar o carrinho com segurança. Normalmente, são usados ​​freios eletromagnéticos ou freios de fricção mecânica. O sistema de freio pode ser aplicado por mola, liberado eletricamente ou aplicado eletricamente, liberado por mola, dependendo do projeto do guindaste e do carrinho.

Sistema de controle: O mecanismo de deslocamento do carrinho é normalmente operado por meio de um controle pendente, controle remoto por rádio ou controle de cabine. O sistema de controle inclui a fiação elétrica, interruptores de limite de segurança e relés para garantir uma operação suave, incluindo a direção reversa e controle de velocidade.

Chaves de limite: São instaladas para detectar a posição do carrinho no final de sua faixa de deslocamento. Eles fornecem um recurso de segurança para evitar deslocamento excessivo ou danos mecânicos.

Recursos de segurança:Dispositivos anticolisão, como sensores de proximidade, evitam que o carrinho colida com outras partes da estrutura do guindaste ou com outros equipamentos. Os sistemas de parada de emergência são integrados ao sistema de controle para desligamentos seguros.

Sistema de trilhos: Os trilhos sobre os quais o carrinho se move devem estar alinhados e nivelados para evitar desalinhamentos e garantir um funcionamento suave. Estes são montados na estrutura da ponte aérea.

Pontos de conexão: O carrinho é conectado à ponte rolante e à talha por meio de ligações ou vigas transversais que mantêm a integridade estrutural e permitem a transferência eficiente de cargas.

Sistema de lubrificação: O mecanismo de deslocamento do carrinho geralmente inclui um sistema de lubrificação que garante que todas as peças móveis, como rodas, rolamentos e engrenagens, operem suavemente com desgaste mínimo.

2) Função do mecanismo de operação do carrinho

Movimento Horizontal: O carrinho é montado na ponte do guindaste EOT e sua função principal é mover a unidade de elevação horizontalmente através da ponte. Isto permite a cobertura de toda a área sob o guindaste.

Elevação e descida de cargas: O sistema de carrinho pode aproximar ou afastar o mecanismo de elevação do operador ou da posição de carga desejada. Isso ajuda a levantar, abaixar e posicionar cargas com precisão em uma ampla área.

Motores e mecanismo de acionamento: O carrinho normalmente é movido por um motor elétrico que aciona rodas montadas em trilhos ou trilhos localizados ao longo da ponte. Esses motores são projetados para mover o carrinho suavemente e em velocidades variadas conforme necessário.

Controles e precisão: O movimento do carrinho é controlado pelo operador do guindaste por meio de um sistema de controle, que pode incluir controles pendentes, controles remotos por rádio ou controles de cabine. Isso permite posicionamento preciso e controle sobre a carga.

Recursos de segurança: Para garantir um movimento suave e seguro, o mecanismo do carrinho é frequentemente equipado com recursos de segurança como interruptores de limite (para evitar que o carrinho se desloque além da área definida), sistemas de freio (para evitar movimentos descontrolados ou descontrolados) e sensores de sobrecarga proteção.





6.Roda do guindaste

A roda do guindaste em um guindaste EOT (Electric Overhead Traveling) é um componente crucial do trem de pouso do guindaste. Essas rodas permitem que o guindaste se mova ao longo de seu trilho, possibilitando o movimento horizontal ao longo da ponte.

Função:Suporte e Movimento: As rodas do guindaste suportam o peso do guindaste e sua carga, permitindo que ele se desloque ao longo dos trilhos ou trilhos da ponte. Eles também auxiliam na orientação do movimento do guindaste na viga. Distribuição de carga: As rodas são projetadas para distribuir uniformemente o peso do guindaste, incluindo o carrinho e a carga, para os trilhos ou sistema ferroviário.

Material e construção: as rodas do guindaste são geralmente feitas de aço de alta resistência ou aço fundido para maior durabilidade e para suportar altas cargas e desgaste. A superfície externa pode ser endurecida ou tratada para aumentar a resistência ao desgaste e evitar a degradação da superfície devido ao atrito constante com a esteira ..

7. Gancho do guindaste

O gancho do guindaste é um componente crítico de um guindaste EOT (Electric Overhead Travelling), que é usado para levantar, transportar e baixar cargas pesadas. O gancho é normalmente projetado para suportar cargas significativas e é uma das partes mais importantes do sistema do guindaste.

O gancho do guindaste é geralmente feito de aço de alta resistência ou aço ligado para garantir que possa suportar as grandes forças exercidas durante as operações de elevação. Às vezes, os ganchos são forjados para aumentar a resistência e durabilidade. O gancho geralmente tem o formato de uma curva "C" ou "J" com um ponto de fixação na parte superior para o cabo ou corrente de elevação. Muitas vezes possui uma trava de segurança ou mecanismo de travamento para evitar que a carga escorregue durante a operação.

O gancho do guindaste foi projetado para suportar a capacidade de peso do guindaste. A capacidade de carga varia dependendo do modelo específico do guindaste e do tamanho do gancho. A capacidade do gancho deve corresponder ou exceder a capacidade de elevação do guindaste para garantir uma operação segura.

Motor

O motor de uma ponte rolante elétrica (EOT) é um componente crítico que fornece a energia necessária para levantar e mover cargas pesadas. Os guindastes EOT normalmente usam motores elétricos para acionar diferentes partes do guindaste, incluindo a talha, o carrinho e os movimentos da ponte.

Principais funções motoras:

Elevação: O motor aciona o mecanismo de elevação para levantar e abaixar cargas pesadas verticalmente. O motor é frequentemente acoplado a uma caixa de engrenagens para reduzir a velocidade e aumentar o torque.

Movimento do carrinho: O motor move o carrinho horizontalmente ao longo do comprimento da ponte do guindaste. Isto permite ao operador posicionar a carga ao longo do vão do guindaste.

Movimento da ponte: O motor aciona a ponte para se mover ao longo das vigas do guindaste, normalmente acionado por grandes motoredutores em cada lado da ponte.

Especificações do motor: Classificação de potência: O tamanho e a potência do motor são selecionados com base na carga máxima que o guindaste foi projetado para levantar e mover. Isto pode variar de motores pequenos (para guindastes para serviços leves) a motores grandes (para guindastes para serviços pesados).

Manutenção de motores de guindaste: Lubrificação regular: Certifique-se de que os rolamentos e outras peças móveis sejam lubrificados regularmente para evitar desgaste. Os motores são equipados com mecanismos de proteção, como relés de sobrecarga térmica, para evitar superaquecimento e danos por exceder sua carga nominal. Certifique-se de que os rolamentos e outras peças móveis sejam lubrificados regularmente para evitar desgaste. O revestimento deve ser executado para detectar sinais precoces de danos ou desgaste.

Tipos de motores usados ​​em guindastes EOT:

Motores de indução de gaiola de esquilo: O tipo de motor mais comumente usado para guindastes EOT devido à sua robustez, confiabilidade e baixos requisitos de manutenção.

Motores de indução com rotor enrolado: Esses motores são usados ​​quando o controle de velocidade variável é necessário. Eles possuem melhores características de torque e podem ser usados ​​em aplicações mais exigentes.

Motores DC: Embora menos comuns hoje em dia, os motores DC eram tradicionalmente usados ​​em sistemas de guindastes mais antigos. Eles oferecem excelente controle de velocidade e são usados ​​em aplicações onde é necessário um controle suave da carga.

.

Sistema de alarme sonoro e luminoso e interruptor de limite

1) Sistema de alarme sonoro e luminoso

Finalidade dos sistemas de alarme sonoro e luminoso

Aviso para movimentos do guindaste: alerta o pessoal quando o guindaste está prestes a iniciar, parar ou mudar de direção. Aviso de sobrecarga: sinaliza quando o guindaste está operando acima do limite de carga seguro. Aviso de velocidade: avisa se o guindaste está se movendo muito rápido, seja em termos de velocidade da talha, do carrinho ou da ponte.

Alarmes sonoros: Buzina ou Sirene: Normalmente usado para avisos gerais ou situações de emergência. Campainha ou Bip: Usado para alertas não urgentes, como indicar que um sistema está funcionando fora de seus parâmetros ideais (por exemplo, uma leve condição de sobrecarga). Movimento: Um som contínuo ou intermitente que alerta o pessoal sobre o movimento do guindaste, como quando ele está viajando ao longo da pista.

Alarmes luminosos: Luz intermitente: Normalmente usada para alarmes urgentes ou críticos, como condição de sobrecarga, ativação de interruptor de limite ou parada de emergência. Luzes indicadoras: podem ser usadas para mostrar o status operacional do guindaste (por exemplo, verde para operação normal, vermelho para emergência, amarelo para cautela). Luzes estroboscópicas: Freqüentemente usadas para avisos de alta visibilidade em ambientes movimentados ou condições de pouca luz. Isto é especialmente importante em grandes ambientes industriais.

2) Interruptor limite

Um interruptor de limite em um guindaste EOT (Electric Overhead Travelling) é um dispositivo de segurança usado para monitorar a posição de vários componentes do guindaste, como o gancho, a talha, o carrinho ou a ponte, para evitar ultrapassagens ou movimentos inseguros além de um limite predefinido. Ele garante que o guindaste opere dentro dos limites designados, evitando danos ao guindaste, à sua carga e ao equipamento adjacente.

Funcionalidade:Detecção de posição: A chave fim de curso detecta a posição das partes móveis (como a talha, ponte ou carrinho) e envia sinais quando elas atingem os limites de deslocamento predefinidos.Segurança: Interrompe o movimento do guindaste quando ele atinge o final de seu amplitude de movimento, evitando assim danos por deslocamento excessivo.Integração do sistema de controle: A chave limitadora é integrada ao sistema de controle do guindaste, enviando sinais para parar o motor ou ativar funções de segurança quando os limites predefinidos são atingidos.

Tipos de chaves limitadoras em guindastes EOT: Chave limitadora da talha: monitora a altura ou profundidade da talha, garantindo que o gancho não se desloque muito alto (acima) ou muito baixo (no solo). além de sua posição designada ao longo da ponte.Interruptor de limite da ponte: garante que a ponte não se desloque além da pista do guindaste, protegendo tanto o guindaste quanto a estrutura do edifício.

Aplicações e benefícios:Evitar sobrecarga: Garante que o guindaste não exceda os limites operacionais seguros.Segurança aprimorada: Protege os operadores e o equipamento contra danos causados ​​por deslocamento acidental ou mau funcionamento.Custos de manutenção reduzidos: Ao evitar movimentos extremos, reduz o desgaste e rasgar, levando a uma vida útil mais longa para o guindaste.

Os interruptores de limite são normalmente mecânicos ou eletrônicos, sendo que os mecânicos usam contatos físicos que são acionados quando as peças do guindaste se movem até seu limite. Os eletrônicos podem usar sensores como sensores de proximidade ou ópticos para detectar a posição.





10.Dispositivos de segurança

Interruptores de limite: São usados ​​para limitar o deslocamento do guindaste em todas as direções (horizontal e vertical). Eles evitam que o guindaste se mova além de sua faixa operacional segura, reduzindo o risco de danos mecânicos ou acidentes.

Proteção contra sobrecarga:Sensores e dispositivos de sobrecarga garantem que o guindaste não levante uma carga além de sua capacidade nominal. Caso a carga ultrapasse o limite de segurança, o mecanismo de elevação do guindaste é automaticamente parado, evitando danos e acidentes.

Trava de segurança e gancho: Uma trava de segurança no gancho garante que a carga permaneça presa com segurança durante o içamento. A trava evita que a carga se solte acidentalmente do gancho.

Botão de parada de emergência:Localizado na cabine do guindaste e no controle pendente, o botão de parada de emergência permite aos operadores interromper a operação do guindaste em caso de emergência. É um recurso de segurança crítico em caso de mau funcionamento ou perigo.

Sistema Anti-oscilação: Este sistema reduz o movimento de oscilação ou oscilação da carga, que pode ocorrer durante a elevação, abaixamento ou deslocamento. Ajuda a melhorar o controle da carga e reduz o risco de acidentes.

Segurança da cabine do guindaste: A cabine do operador deve ser equipada com recursos de segurança, como uma proteção ou gaiola, um sistema seguro de entrada/saída e visibilidade clara para garantir a segurança do operador.

Luzes de advertência e alarmes: Luzes de advertência e alarmes sonoros sinalizam quando o guindaste está prestes a se mover, quando há sobrecarga ou quando há mau funcionamento. Esses sinais auxiliam na prevenção de acidentes, alertando tanto o operador quanto qualquer pessoa próxima.

Sensores de movimento:Sensores podem ser usados ​​para detectar obstáculos no caminho do guindaste. Se for detectada uma obstrução, a grua para automaticamente ou ajusta o seu movimento para evitar uma colisão.

11. Modo de controle

Controle pendente: Operado por meio de um pendente com ou sem fio conectado ao guindaste. Oferece controle manual direto com botões para içamento, abaixamento, deslocamento do carrinho e movimento do guindaste. Unidades pendentes à prova de explosão garantem segurança em áreas perigosas. operações.Usado em zonas perigosas onde é necessário monitoramento direto e próximo dos movimentos de carga.

Controle remoto sem fio: O controle remoto portátil fornece operação sem fio. Os operadores podem controlar o guindaste a uma distância segura, melhorando a visibilidade e a segurança.

Operação da cabine de controle:O operador fica em uma cabine fechada e à prova de explosão montada no guindaste ou nas proximidades. Todas as funções do guindaste são gerenciadas usando joysticks, botões ou um console. Usado para guindastes pesados ​​em ambientes perigosos. Adequado para aplicações que exigem alta precisão ou tarefas repetitivas e complexas.

Controle Automático ou Semiautomático: Operação pré-programada usando CLPs (Controladores Lógicos Programáveis). Pode incluir elevação, movimentação e posicionamento automatizado de cargas. Sensores, controladores e atuadores à prova de explosão garantem a segurança. .Reduz a intervenção humana e a exposição potencial a condições perigosas.

Aterramento e segurança elétrica: O aterramento elétrico garante que o guindaste esteja conectado com segurança ao solo para evitar choques elétricos. Isolamento, disjuntores e fusíveis adequados também são essenciais para prevenir riscos elétricos.

Indicador de carga:Um sistema indicador de carga mostra o peso da carga que está sendo levantada em tempo real. Ajuda o operador a monitorar e evitar exceder a capacidade de elevação segura do guindaste.

Braçadeiras e freios ferroviários: As braçadeiras ferroviárias são usadas para fixar o guindaste nos trilhos e evitar que ele descarrile.

Esboço



Técnico principal





1. Alta capacidade de elevação

Os guindastes EOT são projetados para lidar com cargas pesadas, variando de algumas toneladas a centenas de toneladas. Isso os torna adequados para aplicações industriais exigentes, incluindo usinas siderúrgicas, estaleiros e instalações de fabricação.

2. Manuseio eficiente de materiais

Eles permitem a movimentação precisa e rápida de materiais em uma grande área, reduzindo o trabalho manual e o tempo operacional.

3. Otimização de Espaço

Montados em uma viga ou estrutura suspensa, os guindastes EOT maximizam o espaço físico, deixando a área do solo livre para outras operações ou equipamentos.

4. Versatilidade

Esses guindastes podem ser personalizados para diversas aplicações, incluindo modelos de viga única, viga dupla ou suspensos, dependendo da carga e dos requisitos de espaço.

5. Operações econômicas

Ao reduzir o trabalho manual e minimizar o tempo de inatividade, os guindastes EOT melhoram a produtividade e oferecem um bom retorno do investimento ao longo do tempo.

6. Segurança aprimorada

Equipados com recursos avançados de segurança, como proteção contra sobrecarga, sistemas de parada de emergência e dispositivos anticolisão, os guindastes EOT garantem operações mais seguras em ambientes industriais.

7. Capacidades de automação

Muitos guindastes EOT modernos suportam operações automatizadas ou semiautomáticas, aumentando a eficiência e reduzindo a necessidade de operadores qualificados.

8. Facilidade de manutenção

Projetados com componentes acessíveis e peças padronizadas, os guindastes EOT são relativamente fáceis de manter, reduzindo o tempo de inatividade.

9. Eficiência Energética

Os modelos avançados são energeticamente eficientes, apresentando unidades de frequência variável (VFDs) e motores economizadores de energia para reduzir o consumo de energia.

10. Durabilidade e Longevidade

Construídos com materiais robustos, os guindastes EOT são projetados para resistir a ambientes industriais adversos, oferecendo longa vida útil com manutenção adequada.





1. Indústrias manufatureiras

Indústria Automobilística: Transporte de componentes pesados ​​como motores, chassis e outras peças de máquinas.

Fabricação de Aço e Metal: Manuseio de matérias-primas (bobinas de aço, chapas) e produtos acabados.

Linhas de montagem: movimentação de grandes componentes durante os processos de produção.

2. Armazenagem e Logística

Gerenciamento de armazenamento: empilhamento, carga e descarga de mercadorias pesadas.

Assistência de Transporte: Transferência de materiais dentro de seções de armazém ou para veículos de transporte.

3. Indústria da Construção

Manuseio de materiais de construção: levantamento e colocação de materiais pesados, como vigas, vigas e seções pré-fabricadas.

Projetos de Infraestrutura: Auxiliando na construção de pontes, prédios e grandes estruturas.

4. Usinas Elétricas

Manutenção de turbinas: Manuseio de peças pesadas de turbinas durante a montagem ou manutenção.

Usinas Nucleares: Movimentação de materiais radioativos com segurança e eficiência.

5. Estaleiros e Portos

Construção Naval: Elevação de componentes de navios, motores e máquinas pesadas.

Movimentação de Carga: Carga e descarga de contêineres ou mercadorias.

6. Indústria de mineração

Plantas de Processamento de Minério: Transporte de minério pesado ou equipamentos.

Manutenção: Levantamento e montagem de grandes máquinas de mineração.

7. Indústria de Papel e Têxtil

Manuseio de Rolos: Transporte de grandes rolos de papel ou tecido.

Manutenção de Máquinas: Auxiliar na instalação e manutenção de máquinas pesadas.

8. Plantas Químicas e Petroquímicas

Manuseio de materiais perigosos: Transporte seguro de produtos químicos e outros materiais pesados.

Instalação de Equipamentos: Levantamento e posicionamento de reatores, colunas e trocadores de calor.

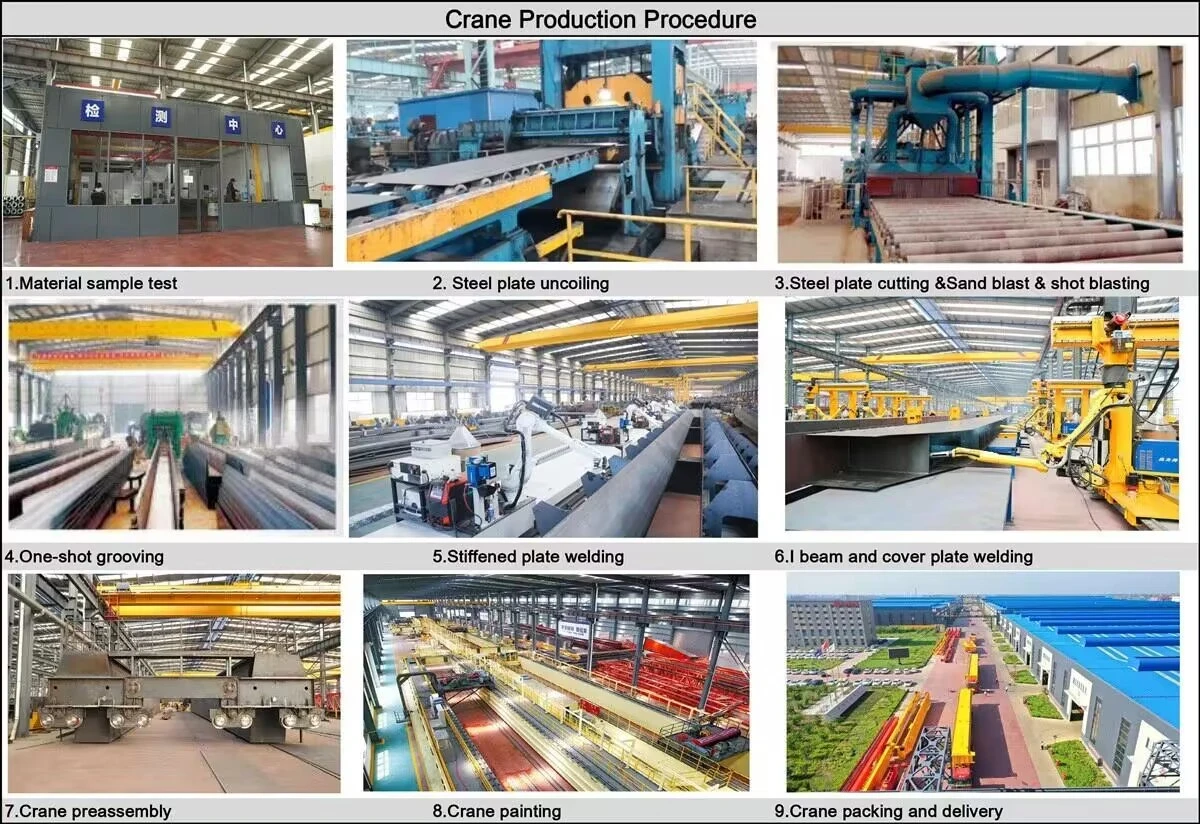

Guindasteprodução procedimento

1. Análise e Design de Requisitos

Compreendendo as necessidades do cliente: Identifique a finalidade do guindaste, capacidade de elevação, vão, altura de elevação, ciclo de trabalho e ambiente de trabalho.

Projeto de Engenharia:

Preparar especificações técnicas.

Crie projetos estruturais, mecânicos e elétricos usando software CAD.

Realizar simulações e cálculos (por exemplo, análise de tensão de carga).

Conformidade com os padrões: Garanta que o projeto esteja de acordo com padrões como ISO, FEM, CMAA ou outros códigos regionais.

2. Aquisição de materiais

Componentes Estruturais:

Aço de alta resistência para vigas e estruturas de suporte.

Componentes Mecânicos:

Caixas de engrenagens, ganchos, roldanas e tambores.

Componentes elétricos:

Motores, painéis de controle, interruptores de limite e cabos elétricos.

Outros acessórios:

Materiais de pintura, parafusos e dispositivos de segurança.

Inspeção de qualidade de todas as matérias-primas.

3. Fabricação de Componentes Estruturais

Fabricação de vigas:

Corte placas de aço usando corte a plasma ou máquinas a laser.

Soldar seções para formar vigas simples ou duplas (tipo caixa ou viga I).

Transportes finais:

Fabricar a estrutura e montar rodas com rolamentos.

Usinagem:

Usinagem de precisão de peças como tambores e eixos.

Alívio do estresse:

Execute tratamentos de alívio de tensão para reduzir tensões residuais em peças soldadas.

4. Montagem

Montagem Estrutural:

Anexe os carros finais às vigas.

Montagem Mecânica:

Instale mecanismos de elevação, caixas de engrenagens e roldanas.

Monte cabos de aço e ganchos.

Montagem Elétrica:

Instale motores, painéis de controle e cabeamento.

Configure sistemas de automação, se necessário.

5. Pintura e Tratamento de Superfície

Limpe todas as superfícies com jato de areia ou outros métodos.

Aplicar primer anticorrosivo e demãos de acabamento.

Marque avisos de segurança e indicadores de capacidade de carga.

6. Controle e testes de qualidade

Teste de componentes:

Inspecione as soldas e a qualidade do material (testes ultrassônicos ou de raios X).

Teste de carga:

Execute testes de carga estática e dinâmica.

Verifique a operação sob condições de carga nominal e sobrecarga.

Teste elétrico:

Teste o desempenho do motor, a funcionalidade do sistema de controle e os dispositivos de segurança.

Verificação Dimensional:

Garantir a conformidade com as especificações do projeto.

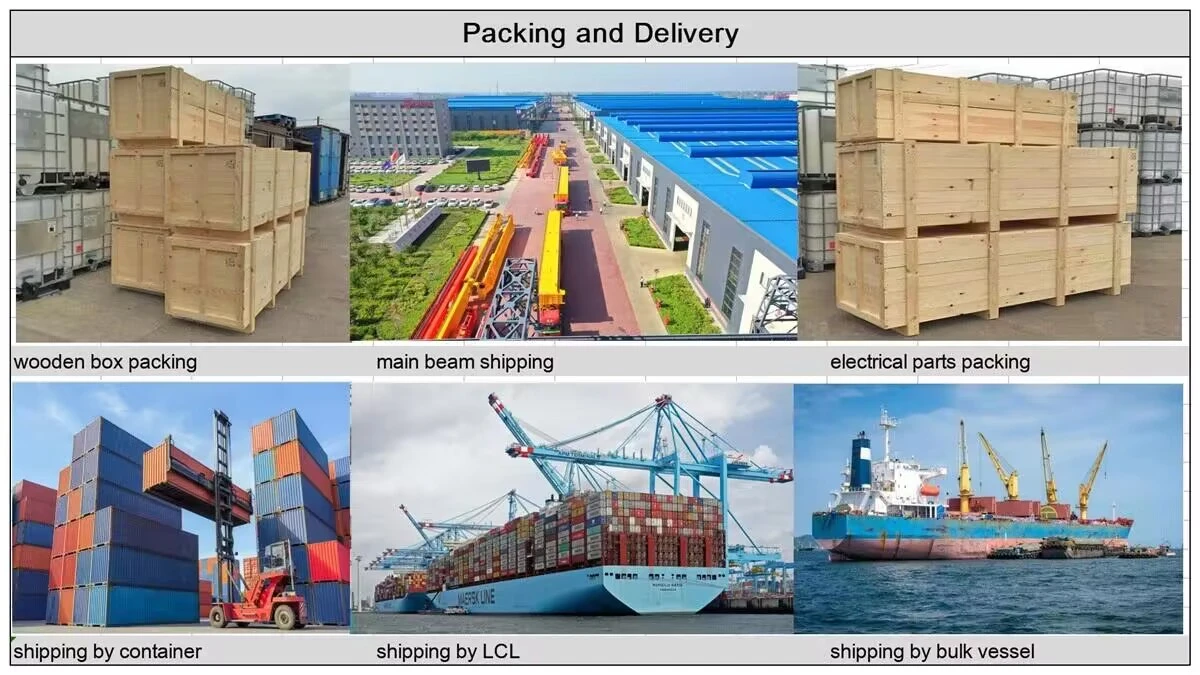

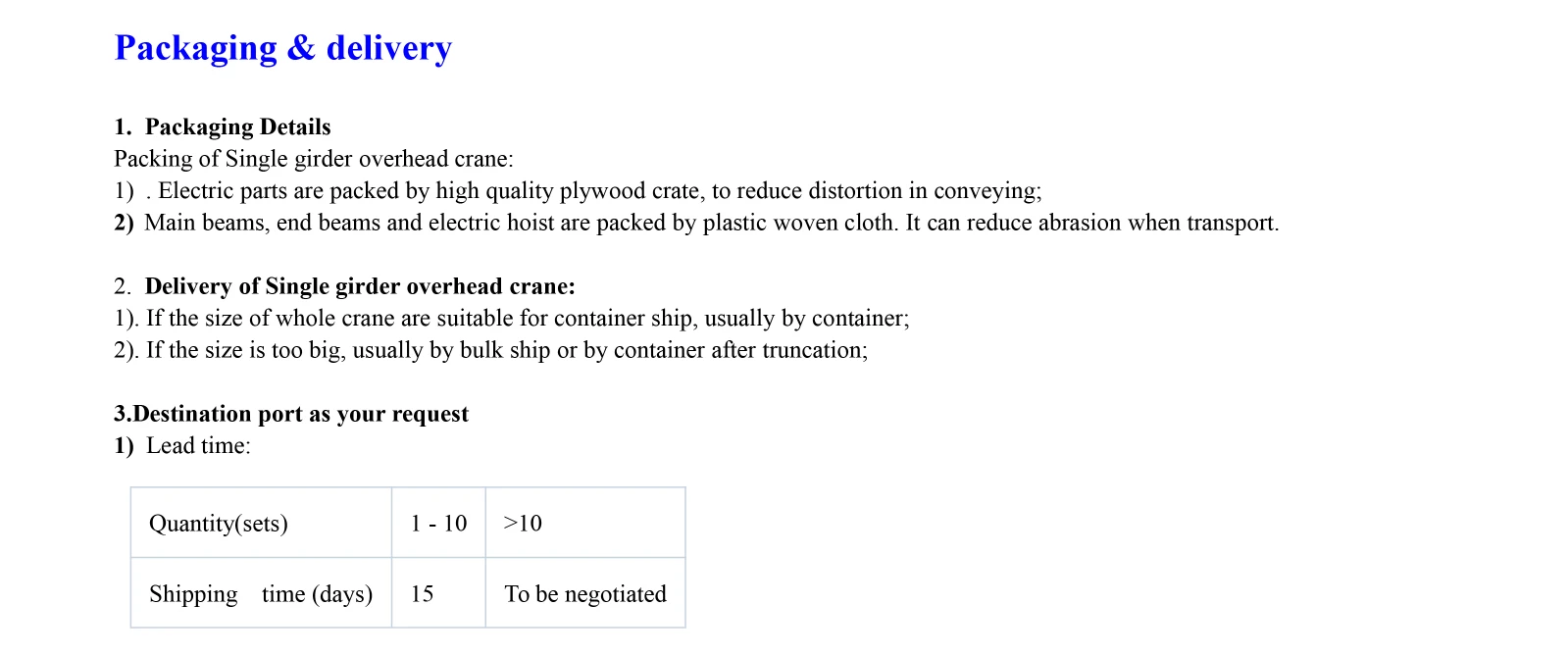

7. Embalagem e entrega

Desmonte o guindaste em peças transportáveis, se necessário.

Embale as peças com segurança para evitar danos durante o transporte.

Prepare instruções de montagem detalhadas para instalação.

8. Instalação e Comissionamento

Monte o guindaste no local do cliente.

Alinhe e teste o guindaste em sua viga de pista.

Execute uma carga final e um teste operacional.

Treinar operadores e pessoal de manutenção.

9. Documentação e entrega

Fornece manuais de operação, cronogramas de manutenção e documentos de garantia.

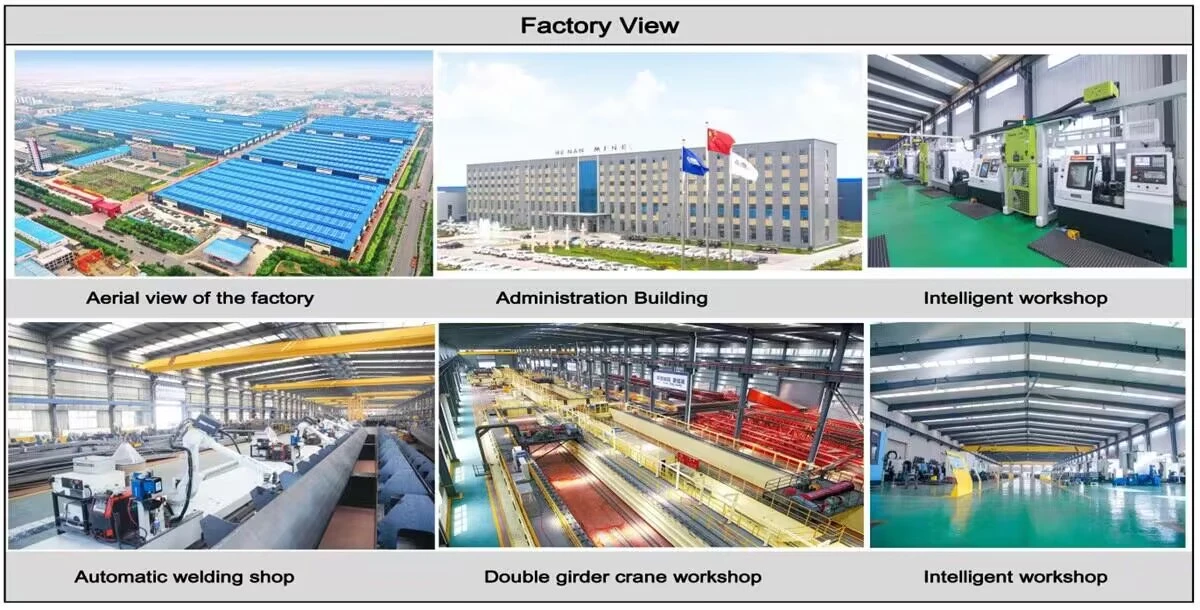

Visualização da oficina:

A empresa instalou uma plataforma inteligente de gerenciamento de equipamentos e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, serão mais de 500 conjuntos (conjuntos), e o índice de interligação dos equipamentos chegará a 95%. 32 linhas de soldagem foram colocadas em uso, 50 estão previstas para serem instaladas e o índice de automação de toda a linha de produtos atingiu 85%.
