Guindaste de pórtico de viga dupla com gancho



1. Um guindaste de pórtico de viga dupla com gancho é uma solução de elevação de serviço pesado projetada para aplicações industriais onde cargas grandes e pesadas precisam ser movidas com precisão e segurança. Este tipo de guindaste é amplamente usado em armazéns, canteiros de obras, estaleiros e instalações de fabricação.

2. Visão geral:

O guindaste de pórtico de viga dupla com gancho é um sistema de elevação robusto e versátil que consiste em duas vigas paralelas apoiadas por pernas que se movem ao longo de um trilho. O gancho do guindaste, suspenso de um carrinho que corre ao longo das vigas, é usado para levantar e mover cargas pesadas horizontal e verticalmente. Este tipo de guindaste é particularmente adequado para ambientes onde os sistemas de ponte rolante são impraticáveis ​​ou onde é necessária capacidade de elevação adicional.

3.Conclusão:

O guindaste de pórtico de viga dupla com gancho é um equipamento essencial para indústrias que exigem elevação e movimentação de cargas pesadas com precisão e segurança. Seu design robusto, recursos personalizáveis ​​e sistemas de controle avançados o tornam uma escolha confiável para aumentar a eficiência operacional e garantir a segurança de materiais e pessoal.

Capacidade de carga nominal: 40 toneladas, 20 toneladas, personalizado, 50 toneladas

Altura Máx. de Elevação:Outro, 6m, 9m, 12m

Extensão:12-30m

Garantia: 1 ano

Peso (KG):47300 kg

Mecanismo de elevação: carrinho de guincho elétrico

Dever de trabalho: A6 A7 A8

Temperatura de trabalho: -20 grau ~+40 grau

Fonte de alimentação: 380 V / 400 V / 415 V / 460 V

1.Farol alto

A viga principal de um guindaste de pórtico de viga dupla com gancho é a viga horizontal que suporta a carga e se move verticalmente sob o controle do mecanismo de içamento. A viga principal é normalmente feita de aço e é projetada para suportar altas cargas e tensões. Ela é conectada ao carrinho e ao mecanismo de içamento, que a move para cima e para baixo. O gancho é preso à extremidade da viga principal e é usado para levantar e abaixar objetos. A viga principal é um componente essencial de um guindaste de pórtico, pois fornece o suporte e a mobilidade necessários para levantar cargas pesadas.

Sistema de elevação

1. O sistema de elevação de um guindaste de pórtico de viga dupla com gancho é um componente essencial que permite ao guindaste levantar, abaixar e transportar cargas pesadas com segurança e eficiência.

2. Este sistema normalmente consiste em vários componentes principais:

Mecanismo de içamento: Este mecanismo inclui um ou mais guinchos elétricos, cada um equipado com um motor que aciona o tambor ou roda de içamento em torno do qual o cabo de aço é enrolado. Quando o motor é ativado, ele enrola o cabo no tambor, levantando o gancho e qualquer carga presa a ele. A ação reversa abaixa o gancho.

Cabos de Aço: São cabos de aço de alta resistência que conectam o tambor do guincho ao gancho. Eles devem ser fortes o suficiente para suportar a capacidade máxima de carga do guindaste sem esticar ou quebrar.

Bloco de Gancho: O bloco de gancho é um conjunto de roldanas ou polias através das quais os cabos de aço passam. Ele serve para direcionar e distribuir a força dos cabos de aço para o gancho, aumentando a vantagem mecânica e permitindo que cargas mais significativas sejam levantadas com menos esforço.

3. A coordenação e o desempenho desses componentes são cruciais para a operação segura e eficiente de um guindaste de pórtico de viga dupla com gancho. Manutenção e inspeção regulares dessas peças são necessárias para manter a confiabilidade do guindaste e evitar acidentes.





3. Viga final

1. A viga final de um guindaste de pórtico de viga dupla com gancho refere-se às vigas horizontais que estão localizadas em cada extremidade da ponte do guindaste. Em um guindaste de pórtico de viga dupla, há duas vigas principais paralelas (vigas) que correm ao longo do comprimento do guindaste, e as vigas finais conectam essas vigas principais em ambas as extremidades, fornecendo estabilidade e suporte adicionais.

2. Aqui estão alguns pontos importantes sobre as vigas finais em um guindaste de pórtico de viga dupla:

Integridade Estrutural: Vigas finais fortalecem a estrutura geral do guindaste conectando as duas vigas principais em suas extremidades. Isso cria uma estrutura mais rígida e estável que pode suportar cargas pesadas sem entortar ou deformar.

Ponto de Montagem: As vigas finais geralmente servem como pontos de montagem para vários componentes, como os caminhões finais, que são conjuntos de rodas que correm ao longo dos trilhos ou trilhos do guindaste no solo. Esses caminhões suportam o guindaste e permitem que ele se mova horizontalmente ao longo de seu vão.

Distribuição de estresse: quando uma carga é levantada, os estresses e as forças são distribuídos por toda a estrutura do guindaste. As vigas finais ajudam a distribuir esses estresses uniformemente por todo o guindaste, reduzindo o risco de falha estrutural.

3. Em resumo, as vigas finais de um guindaste de pórtico de viga dupla desempenham um papel crucial no fornecimento de estabilidade, distribuição de tensões de carga e suporte ao movimento do guindaste. Elas são parte integrante da superestrutura do guindaste, garantindo uma operação segura e confiável ao levantar e transportar cargas pesadas

4. Mecanismo de deslocamento do guindaste

1. O mecanismo de deslocamento do guindaste de um guindaste de pórtico de viga dupla com um gancho é um componente crucial que permite que toda a estrutura do guindaste se mova horizontalmente ao longo de um caminho designado. Este mecanismo garante que o guindaste possa se posicionar precisamente sobre a carga e transportá-la pela área de trabalho.

2. Aqui está uma visão geral dos principais elementos e funcionamento do mecanismo de deslocamento do guindaste:

Carruagens finais:

Estrutura: Elas estão localizadas em cada extremidade das vigas duplas e servem como suporte primário para todo o guindaste. Elas são estruturas robustas projetadas para suportar o peso das vigas, do carrinho e da carga.

Montagem de Rodas: Os carros finais são equipados com rodas que correm ao longo dos trilhos da pista do guindaste. Essas rodas podem ser flangeadas ou planas, dependendo do projeto do trilho.

Rodas de viagem:

Configuração das rodas: As rodas podem ser feitas de aço de alta resistência ou outros materiais duráveis ​​para suportar cargas pesadas e uso contínuo. Normalmente, quatro ou mais rodas são usadas, dependendo do tamanho e da capacidade de carga do guindaste.

Rodas de direção e de polia: Algumas rodas são conectadas ao mecanismo de direção (rodas de direção), enquanto outras são livres para girar (rodas de polia). As rodas de direção são acionadas para mover o guindaste, enquanto as rodas de polia auxiliam na orientação do movimento.

Conjunto do motor e da caixa de engrenagens:

Motor de acionamento: O mecanismo de deslocamento do guindaste é acionado por um motor elétrico, que fornece a força necessária para mover o guindaste ao longo dos trilhos. A potência de saída do motor é selecionada com base no tamanho do guindaste e na capacidade de carga.

Caixa de engrenagens: O motor é conectado a uma caixa de engrenagens que reduz a velocidade do motor e aumenta o torque, permitindo um movimento suave e controlado do guindaste. A caixa de engrenagens é tipicamente do tipo helicoidal ou cônico-helicoidal, projetada para durabilidade e eficiência.

3.Conclusão:

O mecanismo de deslocamento de um guindaste de pórtico de viga dupla com gancho é um sistema sofisticado projetado para fornecer movimento suave, controlado e confiável do guindaste ao longo de sua pista. Ele desempenha um papel crítico na funcionalidade geral do guindaste, garantindo que cargas pesadas possam ser transportadas com precisão e segurança pela área de trabalho. Com sistemas de controle avançados e componentes robustos, esse mecanismo é essencial para a operação eficiente do guindaste em ambientes industriais.

5. Mecanismo de deslocamento do carrinho

1. O mecanismo de deslocamento do carrinho é um componente essencial de um guindaste de pórtico de viga dupla com um gancho. Ele é responsável por mover o mecanismo de içamento (que inclui o gancho) horizontalmente ao longo do comprimento das vigas do guindaste. Esse movimento permite que o guindaste posicione o gancho com precisão acima da carga, permitindo elevação e posicionamento precisos.

2. Aqui está uma visão geral detalhada do mecanismo de deslocamento do carrinho:

Caixa de velocidades:

Redução de velocidade: A saída do motor é conectada a uma caixa de engrenagens que reduz a velocidade enquanto aumenta o torque, necessário para movimentar o carrinho e sua carga de forma suave e eficiente ao longo das vigas.

Durabilidade: A caixa de engrenagens foi projetada para operação contínua e pode suportar cargas pesadas e tensões típicas de ambientes industriais.

Acoplamento:

Conexão: Um acoplamento conecta o motor à caixa de engrenagens, garantindo que a potência seja transmitida de forma eficiente e compensando qualquer pequeno desalinhamento entre o motor e a caixa de engrenagens.

Sistema de freio:

Freios eletromagnéticos: O carrinho é equipado com freios que são acionados automaticamente quando o motor é desativado, garantindo que o carrinho pare com precisão e mantenha sua posição quando não estiver em movimento.

Paradas de segurança: os freios também podem ser ativados manualmente em caso de emergência, proporcionando uma camada adicional de segurança durante a operação.

3.Conclusão:

O mecanismo de deslocamento do carrinho de um guindaste de pórtico de viga dupla com um gancho é um componente vital que permite o movimento preciso e controlado do sistema de içamento ao longo das vigas do guindaste. Seu design garante que cargas pesadas possam ser manuseadas com precisão e segurança, tornando-o indispensável em várias aplicações industriais onde elevação de precisão e manuseio de materiais são necessários. Com seus sistemas de controle avançados e construção durável, o mecanismo de deslocamento do carrinho aumenta a eficiência geral e a confiabilidade do guindaste de pórtico.

6.Roda de guindaste

1. A roda do guindaste é um componente crítico de um guindaste de pórtico de viga dupla com um gancho, pois suporta e facilita o movimento de toda a estrutura do guindaste ao longo dos trilhos da pista. Essas rodas são projetadas para lidar com cargas pesadas e garantir um deslocamento suave e estável pela área de trabalho.

2. Aqui está uma visão geral detalhada das rodas do guindaste:

Material e construção:

Aço de Alta Resistência: Rodas de guindaste são tipicamente feitas de aço de alta resistência tratado termicamente, o que proporciona excelente durabilidade e resistência ao desgaste. O aço é frequentemente endurecido para suportar cargas pesadas e operação contínua típicas em ambientes industriais.

Forjadas ou Fundidas: Dependendo da aplicação e dos requisitos de carga, as rodas podem ser forjadas ou fundidas. Rodas forjadas são conhecidas por sua resistência superior e são frequentemente usadas em aplicações onde cargas extremas são esperadas.

3. Princípio de funcionamento:

Distribuição de carga: As rodas do guindaste distribuem o peso do guindaste e a carga pelos trilhos da pista, garantindo que a estrutura permaneça estável e equilibrada durante a operação.

Movimento suave: acionado pelo motor e pela caixa de engrenagens, as rodas motrizes impulsionam o guindaste ao longo dos trilhos, enquanto as rodas intermediárias ajudam a guiar e estabilizar o movimento.

Orientação de flange: para rodas com flange, o flange garante que o guindaste permaneça alinhado aos trilhos, evitando descarrilamento e garantindo um deslocamento suave e reto.

Design da roda:

Rodas Flangeadas: A maioria das rodas de guindaste são flangeadas, o que significa que elas têm uma borda elevada (flange) em um lado. O flange ajuda a manter a roda alinhada no trilho, evitando descarrilamento durante o movimento.

Rodas planas: Em alguns projetos, são utilizadas rodas planas sem flanges, especialmente quando os trilhos têm um sistema de guia ou quando o caminho de deslocamento do guindaste é reto e bem alinhado.

4.Conclusão:

Rodas de guindaste são um componente vital de um guindaste de pórtico de viga dupla com um gancho, desempenhando um papel fundamental na estabilidade, movimento e desempenho geral do guindaste. Seu design, material e construção são essenciais para garantir que o guindaste possa manusear cargas pesadas com segurança e eficiência. Manutenção regular e alinhamento adequado são essenciais para maximizar a vida útil e a confiabilidade das rodas de guindaste, tornando-as indispensáveis ​​em operações de elevação industrial.



7. Gancho de guindaste

1. O gancho do guindaste é um componente crucial de um guindaste de pórtico de viga dupla, servindo como o ponto de fixação primário para içar cargas. O design e a qualidade do gancho do guindaste são vitais para garantir o manuseio seguro e eficiente de materiais.

2. Aqui está uma visão geral detalhada do gancho do guindaste:

Material e construção:

Aço de alta resistência: os ganchos de guindaste são normalmente feitos de aço forjado de alta resistência, o que proporciona excelente durabilidade e resistência ao desgaste e à deformação sob cargas pesadas.

Tratamento térmico: O gancho geralmente é tratado termicamente para aumentar sua resistência a impactos e tensões, garantindo que ele possa suportar a carga máxima nominal sem falhas.

Capacidade de carga:

Carga Nominal: O gancho é projetado para suportar uma carga máxima específica, conhecida como Carga de Trabalho Segura (SWL). A SWL é claramente marcada no gancho para garantir que ele não fique sobrecarregado durante a operação.

Fator de segurança: os ganchos de guindaste são projetados com um fator de segurança significativo, o que significa que podem suportar cargas maiores que o SWL em situações de emergência sem deformação ou falha permanente.

3. Princípio de funcionamento:

Fixação de Carga: O gancho do guindaste é fixado à carga por meio de eslingas, correntes ou outros equipamentos de amarração. A carga deve ser fixada com segurança dentro da garganta do gancho, com a trava de segurança engatada, se presente.

Içamento: Conforme o mecanismo de içamento do guindaste levanta o gancho, a carga é levantada do chão ou de outra superfície. O gancho deve permanecer estável e alinhado para evitar que a carga balance ou tombe.

4.Conclusão:

O gancho do guindaste é um componente vital de um guindaste de pórtico de viga dupla, projetado para fornecer uma conexão segura e confiável entre o guindaste e a carga. Sua resistência, durabilidade e recursos de segurança são cruciais para garantir o manuseio seguro de cargas pesadas em ambientes industriais. O uso adequado, a inspeção regular e a manutenção do gancho do guindaste são essenciais para evitar acidentes e garantir a longevidade e a confiabilidade do sistema de elevação.

·

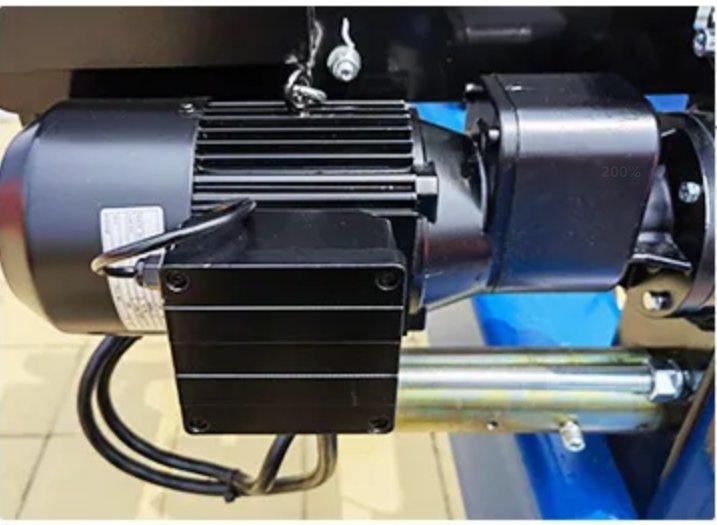

Motor

O motor de um guindaste de pórtico de viga dupla com gancho é um componente crítico responsável por alimentar os vários movimentos do guindaste, incluindo içamento, deslocamento do carrinho e deslocamento do guindaste. O design, a potência e a eficiência do motor impactam diretamente o desempenho, a confiabilidade e a segurança do guindaste.

Aqui está uma análise detalhada do motor usado nesses guindastes:

Tipo de motor:

Motor elétrico: O tipo mais comum de motor usado em guindastes de pórtico de viga dupla é o motor elétrico, normalmente um motor CA, devido à sua confiabilidade, eficiência e facilidade de controle.

Motor de indução tipo gaiola de esquilo: Uma escolha popular para aplicações de guindaste devido à sua construção robusta, simplicidade e baixos requisitos de manutenção. Esses motores são amplamente usados ​​para mecanismos de içamento e deslocamento.

Motor de anel deslizante: usado em algumas aplicações por sua capacidade de fornecer maior torque de partida e melhor controle de velocidade, particularmente útil em guindastes pesados ​​que movimentam cargas muito grandes.

Funções motoras:

Motor de elevação: Alimenta o mecanismo de elevação, permitindo que o guindaste levante e abaixe cargas. Este motor precisa fornecer alto torque para levantar pesos pesados ​​de forma eficiente.

Motor de deslocamento do carrinho: aciona o carrinho, que movimenta o mecanismo de elevação ao longo das vigas do guindaste, permitindo o posicionamento preciso da carga.

Motor de deslocamento do guindaste: aciona o movimento de todo o guindaste ao longo dos trilhos, permitindo que ele se desloque pela área de trabalho.

3.Conclusão:

O motor é um componente central de um guindaste de pórtico de viga dupla com um gancho, fornecendo a potência necessária para içamento, movimentação do carrinho e deslocamento do guindaste. Seu design e funcionalidade são essenciais para o desempenho do guindaste, garantindo que cargas pesadas possam ser levantadas, movidas e posicionadas com segurança e eficiência. Com recursos avançados como controle VFD, frenagem eletromagnética e construção robusta, esses motores são construídos para atender aos requisitos exigentes das operações de guindastes industriais. A manutenção regular e o uso adequado são essenciais para garantir a longevidade e a confiabilidade do motor do guindaste, tornando-o um fator-chave na eficiência geral dos processos de movimentação de materiais.



.

Sistema de alarme sonoro e luminoso e interruptor de fim de curso

1. O sistema de alarme sonoro e luminoso, juntamente com interruptores de limite, são recursos essenciais de segurança em um guindaste de pórtico de viga dupla com gancho. Esses sistemas desempenham um papel crucial na prevenção de acidentes, garantindo a operação segura do guindaste e alertando operadores e pessoal próximo sobre perigos potenciais.

2.Sistema de alarme sonoro e luminoso

Visão geral:

O sistema de alarme sonoro e luminoso é projetado para alertar operadores de guindaste e trabalhadores próximos sobre operações específicas de guindaste, como movimentação de guindaste, içamento ou situações de emergência. Ele serve como uma ferramenta de comunicação essencial para aumentar a segurança na área de trabalho.

Tipos de alarme:

Alarme sonoro: Um som alto e distinto que pode ser ouvido claramente sobre o ruído do ambiente de trabalho. Normalmente é uma sirene ou campainha que é ativada durante operações específicas, como quando o guindaste está se movendo, quando o guincho está em operação ou quando uma parada de emergência é acionada.

Alarme Visual: Uma luz brilhante e piscante, geralmente vermelha ou amarela, que indica visualmente a operação do guindaste ou uma situação de emergência. A luz geralmente é montada no topo do guindaste, onde é visível para todo o pessoal nas proximidades.

Eventos de gatilho:

Movimento do guindaste: O sistema de alarme pode ser configurado para ativar sempre que o guindaste ou o carrinho estiver em movimento, alertando os trabalhadores para ficarem longe da área.

Operação de içamento: O sistema pode ser acionado durante a elevação ou descida de cargas, alertando os trabalhadores sobre a operação.

Condição de sobrecarga: se o guindaste estiver se aproximando ou tiver excedido sua carga de trabalho segura, o sistema de alarme pode ser ativado para avisar o operador para interromper a operação e tomar medidas corretivas.

Situações de emergência: Em caso de parada de emergência ou outros eventos críticos, o sistema de alarme fornece um alerta imediato para evitar acidentes.

Interruptores de limite

Visão geral:

Os interruptores de limite são dispositivos de segurança críticos instalados em um guindaste de pórtico de viga dupla para evitar que o guindaste, o carrinho ou o guincho se desloquem além dos limites operacionais pretendidos. Eles garantem que os movimentos do guindaste sejam controlados e impedem que o guindaste alcance posições inseguras.

Tipos de interruptores de limite:Interruptor de limite de elevação: evita que a talha eleve o gancho muito alto (elevação excessiva) ou o abaixe muito (abaixamento excessivo), o que pode danificar o guindaste ou a carga.Interruptor de limite de deslocamento do trole: Instalado no trole, esses interruptores evitam que o trole se desloque muito ao longo da viga, evitando colisões com os batentes finais.

Interruptor de limite de deslocamento do guindaste: Instalados no mecanismo de deslocamento do guindaste, esses interruptores evitam que o guindaste se mova além do final dos trilhos da pista, o que pode causar descarrilamento ou colisão.

Mecanismo de trabalho:

Interruptor de limite mecânico: Esses interruptores são ativados por um contato físico ou obstrução. Quando o guindaste ou carrinho atinge o limite, ele empurra uma alavanca ou botão que aciona o interruptor, cortando a energia do motor e parando o movimento.

Interruptor de limite de proximidade: São sensores sem contato que detectam a posição do guindaste ou carrinho conforme ele se aproxima do limite. Eles usam campos magnéticos, infravermelho ou outras tecnologias de detecção para detectar quando o guindaste está próximo do fim de seu curso permitido.

Interruptor de Limite Rotativo: Frequentemente usado em mecanismos de elevação, este interruptor é conectado ao tambor e conta as rotações. Quando um número definido de rotações correspondente à altura máxima ou mínima é atingido, o interruptor é ativado para interromper o movimento posterior.

Conclusão:

O sistema de alarme sonoro e luminoso e os interruptores de limite são componentes integrais de segurança de um guindaste de pórtico de viga dupla com gancho. O sistema de alarme aumenta a consciência situacional, alertando operadores e trabalhadores sobre movimentos do guindaste e riscos potenciais, enquanto os interruptores de limite garantem que o guindaste opere dentro de limites seguros, evitando transbordamento e acidentes. Juntos, esses sistemas contribuem para a segurança geral e eficiência das operações do guindaste em ambientes industriais. A manutenção e o teste regulares desses recursos de segurança são cruciais para garantir sua confiabilidade e eficácia na proteção de pessoal e equipamento.

10. Dispositivos de segurança

Dispositivo de proteção contra sobrecarga

Função:

Finalidade: Evita que o guindaste levante cargas que excedam sua capacidade nominal máxima (Safe Working Load ou SWL). Sobrecarregar um guindaste pode levar a falha estrutural, tombamento ou danos graves ao guindaste e à carga.

Operação: O dispositivo de proteção contra sobrecarga monitora o peso da carga em tempo real usando sensores como células de carga ou extensômetros. Se a carga exceder a capacidade nominal do guindaste, o dispositivo dispara um alarme e pode parar automaticamente a operação de elevação para evitar danos.

Interruptores de limite

Função:

Objetivo: Evitar que o guindaste, carrinho ou talha se mova além dos limites operacionais predefinidos, evitando colisões ou descarrilamentos.

Tipos:

Interruptor de limite de elevação: interrompe o mecanismo de elevação se o gancho se aproximar do limite superior ou inferior, evitando elevação ou abaixamento excessivo.

Interruptor de limite de deslocamento do carrinho: impede que o carrinho se mova muito ao longo da viga.

Interruptor de limite de deslocamento do guindaste: impede que o guindaste se mova além do final dos trilhos da pista.

Botão de parada de emergência

Função:

Objetivo: Permite que o operador do guindaste ou outro pessoal pare imediatamente a operação do guindaste em caso de emergência.

Operação: O botão de parada de emergência está localizado de forma proeminente no painel de controle do guindaste e em outros locais estratégicos. Pressionar este botão corta a energia dos motores do guindaste, interrompendo todos os movimentos.

Dispositivos anticolisão

Função:

Objetivo: Evita colisões entre vários guindastes operando na mesma pista ou entre o guindaste e estruturas próximas.

Operação: Esses dispositivos usam sensores como infravermelho, ultrassônico ou radar para detectar a proximidade de outro guindaste ou obstáculo. Se o guindaste se aproximar muito, o dispositivo anticolisão desacelera ou para o guindaste para evitar uma colisão.

11. Modo de controle

Controle de pingente

Visão geral:

O controle pendente é um dispositivo portátil conectado ao guindaste por um cabo flexível. O operador usa botões ou interruptores no pendente para controlar os movimentos do guindaste.

Principais características:

Facilidade de uso: Simples e intuitivo, permitindo que os operadores controlem o guindaste enquanto caminham ao lado dele.

Design durável: construído para suportar ambientes industriais adversos.

Segurança: O operador permanece a uma distância segura da carga, reduzindo o risco de ferimentos.

Limitações: O movimento do operador é restrito pelo comprimento do cabo e, em alguns ambientes, o cabo pode ficar pesado ou emaranhado.

Controle remoto sem fio

Visão geral:

Os sistemas de controle remoto sem fio usam sinais de radiofrequência (RF) ou infravermelho (IR) para transmitir comandos de um transmissor portátil para o receptor do guindaste, permitindo que o operador controle o guindaste sem fio à distância.

Principais características:

Maior mobilidade: os operadores podem se movimentar livremente ao redor do guindaste, proporcionando melhor visibilidade e operação mais segura.

Segurança aprimorada: o operador pode manter uma distância segura da carga e do guindaste, reduzindo o risco de acidentes.

Flexibilidade: O controle sem fio é particularmente útil em grandes espaços de trabalho ou áreas com obstáculos, onde o controle pendente seria impraticável.

Alimentado por bateria: o controle remoto é alimentado por baterias, que precisam ser recarregadas ou substituídas periodicamente.

Controle de cabine

Visão geral:

O controle de cabine envolve operar o guindaste de uma cabine fechada montada no próprio guindaste. O operador usa joysticks, botões e outros controles para gerenciar os movimentos do guindaste.

Principais características:

Visibilidade total: o operador tem uma visão elevada e desobstruída da área de trabalho, permitindo um manuseio preciso da carga.

Conforto e Segurança: A cabine é projetada para o conforto do operador, frequentemente incluindo controle climático e assento ergonômico. Ela também fornece proteção contra riscos ambientais.

Controle abrangente: o controle da cabine é normalmente usado para guindastes grandes com operações complexas, oferecendo ao operador controle completo sobre todas as funções do guindaste.

Sistemas de comunicação: A cabine geralmente é equipada com dispositivos de comunicação para manter contato com o pessoal de terra.

Controle Automatizado

Visão geral:

Os sistemas de controle automatizados usam instruções pré-programadas e sensores para operar o guindaste com intervenção humana mínima. Esses sistemas são ideais para tarefas repetitivas em ambientes controlados, como fabricação ou manuseio de materiais em armazéns.

Principais características:

Precisão: Sistemas automatizados podem executar movimentos complexos com alta precisão, reduzindo o risco de erro humano.

Eficiência: Ideal para tarefas repetitivas, a automação aumenta a produtividade ao reduzir o tempo necessário para operação manual.

Segurança: O controle automatizado reduz a necessidade de presença humana perto do guindaste, minimizando o risco de acidentes.

Tecnologia avançada: utiliza CLPs (controladores lógicos programáveis), sensores e software para gerenciar as operações do guindaste.



12.Esboço







Vantagens

Alta capacidade de carga

Maior resistência: o projeto de viga dupla proporciona maior resistência e estabilidade em comparação aos guindastes de viga única, permitindo o levantamento de cargas mais pesadas.

Versatilidade: Capaz de manusear uma ampla variedade de materiais pesados ​​e volumosos, o que o torna adequado para setores como manufatura, construção e siderúrgicas.

Estabilidade e segurança aprimoradas

Estrutura robusta: as duas vigas paralelas distribuem a carga de maneira mais uniforme, reduzindo o risco de deformação estrutural e melhorando a estabilidade geral.

Recursos de segurança: Equipado com vários dispositivos de segurança, como interruptores de limite, proteção contra sobrecarga e paradas de emergência para evitar acidentes e garantir uma operação segura.

Altura de elevação melhorada

Maior espaço livre: o design de viga dupla permite alturas de elevação mais altas e maior curso do gancho, tornando-o adequado para elevar cargas em ambientes com grande espaço livre.

Maior alcance: proporciona uma área de trabalho maior e melhor alcance em comparação com guindastes de viga única, permitindo um manuseio de materiais mais flexível.

Maior velocidade e precisão de elevação

Operação eficiente: normalmente apresenta mecanismos de elevação potentes que permitem velocidades de elevação e abaixamento mais rápidas, melhorando a eficiência operacional.

Controle preciso: oferece controle preciso sobre os movimentos da carga, o que é essencial para tarefas que exigem posicionamento preciso de cargas pesadas.

Maior extensão

Alcance estendido: o design de viga dupla permite maiores vãos entre os suportes, proporcionando maior cobertura e flexibilidade no espaço de trabalho.

Requisitos de suporte reduzidos: menos colunas de suporte são necessárias, permitindo mais espaço desobstruído no piso e movimentação mais fácil de materiais.

Maior extensão

Alcance estendido: o design de viga dupla permite maiores vãos entre os suportes, proporcionando maior cobertura e flexibilidade no espaço de trabalho.

Requisitos de suporte reduzidos: menos colunas de suporte são necessárias, permitindo mais espaço desobstruído no piso e movimentação mais fácil de materiais.

Durabilidade e confiabilidade

Construção resistente: projetada para suportar ambientes industriais adversos e cargas pesadas, garantindo durabilidade a longo prazo e desempenho confiável.

Baixa manutenção: geralmente requer menos manutenção em comparação com projetos de guindastes mais leves devido à sua construção robusta e componentes de qualidade.





Indústria pesada

Instalações de fabricação:

Linhas de montagem: usadas para levantar e mover componentes ou conjuntos pesados ​​ao longo das linhas de produção.

Oficinas mecânicas: facilitam o manuseio de grandes máquinas e equipamentos durante manutenção, reparo ou instalação.

Siderúrgicas:

Movimentação de materiais: movimenta tarugos de aço pesados, bobinas e outros materiais entre diferentes estágios do processo de produção.

Carga e descarga: auxilia no carregamento e descarregamento de matérias-primas e produtos acabados de veículos de transporte.

Construção

Operações do site:

Movimentação de materiais: movimenta materiais de construção, como vigas de aço, painéis de concreto e seções pré-fabricadas em canteiros de obras.

Montagem: levanta e posiciona grandes componentes de construção durante a montagem de estruturas como pontes, edifícios altos e instalações industriais.

Usinas de concreto pré-moldado:

Produção: Utilizado para manusear e transportar elementos pré-moldados de concreto da área de moldagem para a área de armazenamento ou expedição.

Transporte e Portos

Manuseio de contêineres:

Carregamento e descarregamento: movimenta contêineres para dentro e para fora de navios, trens ou caminhões dentro da área portuária.

Armazenagem: Facilita a movimentação de contêineres dentro do porto ou pátio de armazenagem.

Manuseio de Carga a Granel:

Carregamento: Manuseia materiais a granel, como carvão, grãos ou minerais, durante o processo de carregamento em navios ou instalações de armazenamento.

Armazenagem e Distribuição

Grandes Armazéns:

Movimentação de materiais: movimenta mercadorias pesadas e equipamentos dentro de grandes instalações de depósito.

Gerenciamento de estoque: auxilia na organização e recuperação de itens pesados ​​armazenados em prateleiras altas ou sistemas de prateleiras.





Design e Engenharia

Projeto conceitual:

Coleta de requisitos: entenda as necessidades do cliente, incluindo capacidade de carga, vão, altura de elevação e ambiente operacional.

Projeto Preliminar: Crie conceitos e layouts de projeto iniciais com base nos requisitos coletados.

Engenharia detalhada:

Análise estrutural: execute cálculos e simulações detalhados para garantir que o projeto do guindaste possa lidar com as cargas e condições operacionais especificadas.

Desenhos CAD: Desenvolva desenhos de engenharia detalhados usando software Computer-Aided Design (CAD). Isso inclui a estrutura do pórtico, mecanismos de elevação e sistemas de controle.

Seleção de componentes: escolha materiais e componentes apropriados para o guindaste, incluindo vigas, rodas, guinchos e sistemas de controle.

Aquisição de materiais

Seleção de materiais:

Materiais de qualidade: adquira aço de alta qualidade e outros materiais necessários para a estrutura e os componentes do guindaste.

Seleção de fornecedores: adquira componentes de fornecedores confiáveis ​​e garanta que eles atendam às especificações e padrões exigidos.

Inspeção:

Inspeção de materiais: inspecione os materiais recebidos quanto à qualidade e conformidade com as especificações antes de serem usados ​​na produção.

Fabricação

Corte e modelagem:

Corte de aço: corte chapas e seções de aço nas dimensões necessárias usando ferramentas de corte, como cortadores de plasma ou serras.

Moldagem: Use máquinas de dobra e prensas para moldar componentes de aço de acordo com os requisitos do projeto.

Soldagem e Montagem:

Soldagem: Monte os componentes do guindaste soldando as peças juntas. Isso inclui as vigas do pórtico, vigas transversais e outros elementos estruturais.

Montagem: Monte os principais componentes, incluindo a viga principal, os carros finais e os mecanismos de elevação.

Integração de componentes

Guincho e carrinho:

Instalação do guindaste: Instale o mecanismo de içamento, incluindo o gancho, o tambor e o guincho, na estrutura do guindaste.

Montagem do carrinho: monte e instale o sistema de carrinho que se move ao longo das vigas do pórtico.

Mecanismos de Viagem:

Mecanismo de deslocamento do guindaste: instale o mecanismo de deslocamento, incluindo rodas e sistemas de transmissão, para o movimento do guindaste ao longo de sua pista.

Mecanismo de deslocamento do carrinho: configure o sistema de deslocamento do carrinho para permitir o movimento horizontal ao longo da viga do guindaste.

Sistemas Elétricos e de Controle

Fiação e controles:

Fiação: Instale fiação elétrica e componentes, incluindo motores, interruptores de limite e sensores.

Sistemas de controle: integre os sistemas de controle, que podem incluir controles pendentes, controles remotos sem fio ou controles de cabine.

Dispositivos de segurança:

Instalar sistemas de segurança: Instale dispositivos de segurança, como protetores de sobrecarga, interruptores de limite e sistemas de alarme.

Testes e Garantia de Qualidade

Teste de pré-montagem:

Teste de componentes: teste componentes individuais, como guinchos e controles, para verificar a funcionalidade adequada antes da montagem.

Teste de montagem final:

Testes operacionais: Realizar testes abrangentes do guindaste totalmente montado, incluindo testes de carga, testes de deslocamento e verificações do sistema de segurança.

Verificações de qualidade: realize verificações de garantia de qualidade para garantir que o guindaste atenda a todas as especificações de projeto e padrões de segurança.

Pintura e Acabamento

Preparação da superfície:

Limpeza: limpe a superfície do guindaste para remover quaisquer detritos, ferrugem ou contaminantes.

Tratamento de superfície: aplique tratamentos para preparar a superfície para pintura.

Pintura:

Primer: Aplique uma camada de primer para proteger o aço da corrosão.

Revestimento de acabamento: aplique a camada final de tinta para maior durabilidade e estética.

Entrega e instalação

Transporte:

Logística: Planejar e executar o transporte dos componentes do guindaste até o local de instalação.

Manuseio: Garanta o manuseio seguro durante o transporte para evitar danos.

Instalação:

Montagem no local: monte o guindaste no local, incluindo a montagem da estrutura do pórtico, a instalação do guincho e a configuração dos mecanismos de deslocamento.

Ajustes finais: faça os ajustes necessários e ajuste o guindaste para obter o desempenho ideal.

Comissionamento e Treinamento

Comissionamento:

Verificações do sistema: realize verificações finais e garanta que todos os sistemas estejam funcionando corretamente.

Certificação: Obtenha todas as certificações ou aprovações necessárias dos órgãos reguladores.

Treinamento do Operador:

Treinamento: Fornecer treinamento aos operadores de guindastes e à equipe de manutenção sobre a operação e os recursos de segurança do guindaste.

Manutenção e Suporte

Suporte pós-instalação:

Serviços de manutenção: Ofereça serviços de manutenção e suporte contínuos para garantir que o guindaste permaneça em boas condições de funcionamento.

Suporte ao cliente: fornecer suporte técnico e assistência conforme necessário.





A empresa instalou uma plataforma de gerenciamento de equipamentos inteligente e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, haverá mais de 500 conjuntos (conjuntos), e a taxa de rede de equipamentos atingirá 95%. 32 linhas de soldagem foram colocadas em uso, 50 estão planejadas para serem instaladas, e a taxa de automação de toda a linha de produtos atingiu.

Tag: guindaste de pórtico de viga dupla com gancho, China guindaste de pórtico de viga dupla com fabricantes de gancho, fornecedores, fábrica
