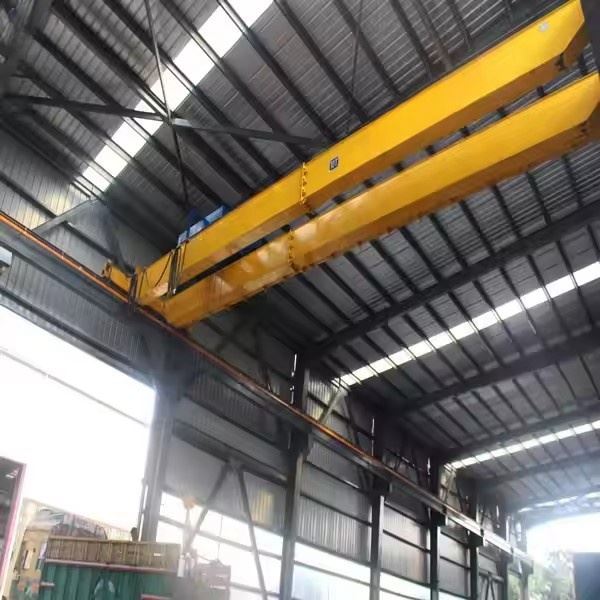

Guindaste de ponte de viga dupla de oficina tipo europeu

O que é uma ponte rolante de dupla viga para oficina do tipo europeu?

É um projeto de ponte rolante modular e padronizado que se originou na Europa (seguindo padrões como FEM). Ele é caracterizado por sua estrutura otimizada, componentes de alto{1}}desempenho e recursos de segurança-integrados, tornando-o uma escolha premium para oficinas e fábricas que exigem trabalho pesado-confiável.

Pense nele como o "sedã europeu premium" do mundo dos guindastes-elegante, eficiente, repleto de tecnologia e construído para oferecer desempenho e conforto ao operador.



Vantagens sobre guindastes "tradicionais"

Altura superior do gancho:O design-de altura baixa maximiza a altura de elevação em instalações com tetos baixos.

Controle suave e preciso:Os VFDs em todos os movimentos permitem o controle de micro{0}velocidade e localização precisa da carga, essencial para tarefas de montagem de precisão.

Alta confiabilidade e baixa manutenção:O uso de componentes premium padronizados e sistemas fechados resulta em menos tempo de inatividade e manutenção mais fácil.

Segurança aprimorada:Construído com recursos como limitadores de sobrecarga, interruptores de limite, sistemas anti-colisão e fonte de alimentação segura como padrão.

Eficiência Energética:Os motores e acionamentos modernos consomem menos energia do que as tecnologias de guindastes mais antigas.

Estética e Limpeza:Esses guindastes costumam ter um design elegante e fechado com acabamentos pintados, contribuindo para um ambiente de oficina mais limpo e profissional.



Guindaste de viga dupla tipo europeu vs. convencional

Recurso	Tipo Europeu	Viga Dupla Convencional/Geral
Projeto de viga	Viga caixão otimizada e leve	Muitas vezes, estrutura de viga I-ou treliça mais pesada
Altura livre	Altura baixa	Maior altura livre
Controlar	VFDs em todos os movimentospara suavidade	Pode ter controle escalonado-baseado em contator
Posição da talha	Entre vigas (execução-superior)	Pode ser de-execução superior ou inferior-
Componentes	Modular, padronizado	Pode ser personalizado-com diversas marcas
Segurança e Limpeza	Sistemas fechados, design elegante	Aparência mais aberta e industrial

Conclusão:O guindaste de ponte de viga dupla tipo oficina europeia representa umsolução de engenharia-alta e sofisticadapara a indústria moderna. É a escolha preferida para empresas que veem seus guindastes como uma ferramenta crítica de produtividade e priorizam segurança, precisão e confiabilidade-de longo prazo em vez do menor custo inicial.



Componentes principais: Rolamento, caixa de engrenagens, motor, bomba

Local de origem:Henan, China

Garantia: 1 ano

Peso (quilograma):2000 quilogramas

Inspeção-de saída de vídeo: fornecida

Relatório de teste de máquinas: fornecido

Projeto: feixe duplo

Eficácia: alta eficiência

Velocidade operacional: operação em alta velocidade

Estabilidade: função anti-oscilação

Cor: Opcional

Fonte de alimentação: 110V/220V/230V/380V/440V,personalizado

Extensão: 7,5-31,5 m

1. Sistema Estrutural Primário (A Estrutura Otimizada)

Vigas em caixa otimizadas:O núcleo do design. São caixas de aço soldadas, normalmente comperfil trapezoidal. Esse formato proporciona rigidez superior, reduz o peso e permite uma aparência limpa e moderna. As placas de aço geralmente são jateadas-e pintadas com um revestimento epóxi durável.

Caminhões com extremidade soldada:As estruturas finais são soldadas em chapa de aço (não aparafusadas) e são estruturas de caixa rígida. As vigas principais são soldadas diretamente aos caminhões finais, criando uma unidade de “ponte” única e altamente rígida. Isso elimina a fadiga de flexão e parafuso encontrada em projetos tradicionais.

Pista e trilhos:Vigas de pista{0}}instaladas com precisão com trilhos de aço-de alta resistência. Os caminhões finais do guindaste funcionam sobre eles com alta precisão de alinhamento.

2. Sistema de elevação e deslocamento (o trem de força-de alto desempenho)

Unidade de elevação principal:Uma talha de cabo de aço de qualidade superior-baixa, montada no carrinho. Os principais recursos incluem:

Motor de{{0}velocidade dupla ou velocidade variável:Para posicionamento preciso da carga.

Sistema de Frenagem Redundante:Um freio a disco eletro{0}}magnético primário e um freio de retenção de carga-mecânico secundário.

Tambor de precisão:Tambor usinado com ranhuras para enrolamento uniforme do cabo.

Guia de corda:Garante que o cabo de aço se enrole corretamente no tambor.

Talha Auxiliar:Uma talha menor e mais rápida montada no mesmo carrinho, usada para cargas mais leves para melhorar a eficiência do trabalho. Ela compartilha os mesmos princípios de design de alta-qualidade da talha principal.

Estrutura do carrinho:Uma estrutura robusta que suporta as talhas principais e auxiliares. Ele corre sobre trilhos posicionados noprincipaldas vigas principais.

Unidades de viagem de carrinho:Compreende motores, caixas de engrenagens e rodas. Geralmente são unidades modulares "aparafusadas" para facilitar a manutenção.

Unidades de viagem em ponte (viagem longa):O sistema que movimenta todo o guindaste ao longo da pista.

Unidades de acionamento modulares:Unidades de acionamento independentes-(motor, caixa de câmbio, freio e roda) aparafusadas aos caminhões finais. Normalmente, uma unidade de tração por roda (geralmente 4 ou 8 no total).

Sincronização:Os acionamentos são sincronizados eletronicamente por meio do sistema de controle para evitar oscilações (inclinação) da ponte.



3. Sistema de potência e controle (os nervos inteligentes)

Sistema de barra condutora fechado (barramento):Uma característica europeia fundamental. Em vez de cabos festoon abertos, a energia é fornecida ao guindaste por meio de barras isoladas e fechadas de cobre ou alumínio, alojadas em uma caixa protetora de aço ou plástico. Os coletores do guindaste deslizam ao longo dessas barras. Este sistema é mais seguro, confiável e requer menos manutenção.

Unidades de frequência variável (VFDs):Instalado paratodos os três movimentos(Talha, carrinho, ponte). Os VFDs permitem aceleração e desaceleração suaves e controladas, permitindo o posicionamento preciso da carga e eliminando movimentos bruscos.

Controlador Lógico Programável (CLP):O "cérebro" do guindaste. Ele integra o controle de todas as funções, monitora dispositivos de segurança, fornece informações de diagnóstico e pode interagir com sistemas-de fábrica de nível superior.

Interfaces do Operador:

Estação pendente ergonômica:Uma estação de controle leve e suspensa com joysticks e botões claramente identificados.

Controle remoto por rádio:Um transmissor sem fio que permite ao operador controlar o guindaste do chão.

Cabine do Operador:Uma cabine climatizada-com controle de temperatura,-amortecimento acústico, vista panorâmica, assentos ergonômicos e instrumentação completa.

4. Sistemas auxiliares e de segurança (as proteções integradas)

Indicador de momento de carga (LMI):Um dispositivo de segurança crítico que monitora constantemente o peso da carga e evita sobrecarga do guindaste. Ele exibe a carga em uma leitura na cabine ou no pendente.

Interruptores de limite:

Limite superior/inferior da talha:Corta automaticamente a energia nos extremos do percurso.

Limites de deslocamento do bonde e da ponte:Evita que o carrinho e o guindaste-se desloquem excessivamente.

Sistema-anticolisão:Usa sensores (laser, ultrassônico ou infravermelho) para detectar obstáculos ou outros guindastes na mesma pista e retarda ou para automaticamente o guindaste para evitar impacto.

Dispositivos Auxiliares:

Dispositivos de alerta:Faróis rotativos e sirenes que são ativados quando o guindaste está em movimento.

Passarelas e plataformas:Passarelas-antiderrapantes e-completas com corrimãos na ponte para inspeção e manutenção seguras.

Botões de parada de emergência:Localizado na suspensão, na cabine e em locais importantes da estrutura do guindaste.

Esboço

Técnico principal





Vantagens do guindaste de ponte de viga dupla de oficina do tipo europeu

Este projeto de guindaste oferece benefícios significativos em relação aos projetos tradicionais, com foco no custo total de propriedade, desempenho e segurança.

1. Produtividade Maximizada e Eficiência Operacional

Manuseio de precisão:Equipado comUnidades de frequência variável (VFDs)em todos os movimentos (guindaste, carrinho, ponte), permitindo aceleração e desaceleração suaves. Isso permite o posicionamento preciso da carga, essencial para tarefas de montagem, e elimina oscilações prejudiciais da carga.

Operação de{0}alta velocidade:Projetado para velocidades de elevação e deslocamento mais rápidas do que guindastes padrão, reduzindo significativamente os tempos de ciclo.

Sistema de elevação duplo:A configuração comum de umTalha Principal(para cargas pesadas) e umTalha Auxiliar(para manuseio mais rápido de cargas mais leves) proporciona enorme flexibilidade operacional e acelera o fluxo de trabalho.

Excelente Ergonomia do Operador:Cabines confortáveis- climatizadas e controles remotos via rádio intuitivos reduzem a fadiga do operador e aumentam a produtividade e a segurança.

2. Design Técnico Superior e Otimização de Espaço

Projeto de baixo pé-direito:A talha é montada entre as vigas em um-carrinho superior. Esta configuração fornece oaltura máxima possível do gancho, o que é uma vantagem crítica em instalações com tetos baixos, permitindo utilizar todo o volume cúbico do seu edifício.

Estrutura de suporte-de carga otimizada:O soldadoviga de caixao design oferece a melhor relação resistência-por{1}}peso. Ele fornece rigidez superior, minimizando a deflexão sob carga e garantindo integridade estrutural-de longo prazo.

Modularidade e padronização:Construído com componentes modulares pré-projetados (como unidades de acionamento-parafusadas). Isso simplifica a manutenção, reduz o estoque de peças sobressalentes e reduz os tempos de reparo.

3. Segurança e confiabilidade aprimoradas

Sistemas Integrados de Segurança:Recursos comoIndicadores de Momento de Carga (LMI), sistemas anti-colisão e interruptores de limite abrangentes costumam ser padrão, evitando sobrecargas e acidentes.

Falha-Frenagem segura:Sistemas de frenagem redundantes na talha (freios primários e secundários) e freios confiáveis ​​em todos os movimentos de deslocamento garantem uma operação segura em todos os momentos.

Fornecimento de energia limpa:O uso de umsistema de barra condutora fechado (barramento)é mais seguro e confiável do que cabos festoon abertos, reduzindo o risco de falhas elétricas e danos aos cabos.

4. Valor econômico-de longo prazo e baixa manutenção

Custo total de propriedade (TCO) reduzido:Embora o investimento inicial seja maior, o valor do guindastealta confiabilidade, eficiência energética e facilidade de manutençãolevar a custos significativamente mais baixos durante toda a sua vida útil.

Eficiência Energética:Motores e VFDs modernos otimizam o consumo de energia, especialmente durante operações de-carga parcial e ciclos controlados de partida/parada.

Durabilidade:Materiais de-alta qualidade, fabricação superior (conexões soldadas) e acabamentos-resistentes à corrosão garantem uma longa vida útil mesmo em ambientes exigentes.



Aplicações do guindaste de ponte de viga dupla de oficina do tipo europeu

Esse tipo de guindaste é o equipamento preferido para aplicações industriais exigentes, onde desempenho, precisão e confiabilidade são-inegociáveis.

1. Fabricação de máquinas e equipamentos pesados

Aplicativo:Montagem de escavadeiras de grande porte, guindastes, equipamentos agrícolas e prensas industriais.

Por que é ideal:O controle de precisão permite o posicionamento delicado de componentes maciços, como engrenagens, carcaças e lanças. A alta capacidade e rigidez suportam pesos extremos com segurança.

2. Indústria Automotiva

Aplicativo:Estampagem de linhas de prensas, manuseio de matrizes e movimentação de chassis e conjuntos de veículos.

Por que é ideal:Tempos de ciclo rápidos e posicionamento preciso são cruciais. O sistema de elevação-dupla é perfeito para lidar com ferramentas e componentes de diferentes tamanhos com eficiência.

3. Setor de Geração de Energia

Aplicativo:Manutenção e montagem de turbinas, geradores e transformadores de grande porte em usinas hidrelétricas, térmicas e nucleares.

Por que é ideal:A capacidade de realizar micro-movimentos com componentes enormes e caros é fundamental. A confiabilidade do guindaste é fundamental nessas operações críticas de alto-valor.

4. Indústria aeroespacial

Aplicativo:Manusear e posicionar componentes de aeronaves grandes, delicados e de alto{0}}valor, como asas, seções de fuselagem e conjuntos de motores.

Por que é ideal:O movimento suave-sem vibração fornecido pelos VFDs evita danos a estruturas sensíveis. A precisão é medida em milímetros.

5. Centros de serviços de aço e fabricação de metal

Aplicativo:Manuseio e processamento de bobinas, placas e estruturas de aço pesado.

Por que é ideal:A construção robusta resiste ao uso constante. O design de altura baixa maximiza o espaço de armazenamento e processamento sob o guindaste.

6. Fabricação de fábricas de papel e máquinas de impressão

Aplicativo:Instalação e manutenção de enormes rolos e máquinas utilizadas na produção e impressão de papel.

Por que é ideal:Requer extrema precisão para evitar danos aos rolamentos caros e de precisão-durante o manuseio.

7. Construção Naval e Fabricação Pesada

Aplicativo:Movimentação e posicionamento de grandes placas de aço, seções pré{0}}fabricadas e componentes de navios.

Por que é ideal:A combinação de alta capacidade, longos vãos e controle preciso o torna indispensável nos estaleiros modernos.



A produção de umGuindaste de ponte de viga dupla de oficina tipo europeué um processo meticuloso que combina técnicas avançadas de fabricação com rigoroso controle de qualidade. É muito mais estruturado e padronizado do que a produção de guindastes tradicionais.

Aqui está uma análise detalhada do procedimento de produção típico.



Etapa 1: Pedido e Esclarecimento Técnico

Entrada:Especificações do cliente (capacidade, vão, altura de elevação, classe de serviço, modo de controle).

Processo:A equipe de engenharia analisa todos os requisitos para garantir que sejam viáveis ​​e estejam em conformidade com os padrões (FEM, ISO, CMAA). Quaisquer ambiguidades são esclarecidas com o cliente.

Saída:Uma folha de especificações técnicas finalizada e aprovada que serve como modelo para a produção.



Etapa 2: Engenharia e Design

Esta é uma fase crítica onde o guindaste é construído virtualmente.

Modelagem 3D:Todo o guindaste é modelado em software CAD 3D (por exemplo, SolidWorks, AutoCAD Inventor). Isso permite:

Verificações de interferência:Garantindo que todos os componentes se encaixem perfeitamente.

Análise de Tensão (FEA):A Análise de Elementos Finitos é realizada nas vigas principais e nos caminhões finais para simular condições de carga, otimizar o uso de materiais e garantir a integridade estrutural.

Desenhos detalhados:São criados desenhos de produção para cada peça, desenhos de montagem e desenhos de arranjo geral geral.

Esquemas Elétricos:Layouts de painel de controle, diagramas de fiação e programações de cabos são projetados.



Etapa 3: Aquisição e preparação de materiais

Aquisições:Matérias-primas de{0}}alta qualidade são encomendadas de fornecedores certificados. Isso inclui:

Placas de aço:Para vigas e caminhões finais (normalmente classe S355JR ou superior).

Perfis:Perfis de aço padrão para passarelas e suportes.

Componentes adquiridos:Talhas, motores, rodas, rolamentos, VFDs, PLCs, barras condutoras e outros componentes elétricos de marcas conceituadas.

Preparação:As placas de aço são cortadas no tamanho certo usando máquinas de corte CNC a plasma ou a laser para alta precisão. Os sub-componentes são preparados para soldagem.



Etapa 4: Fabricação e Montagem

4.1 Fabricação da Viga Principal:

Preparação do Painel:Placas de aço cortadas são prensadas e moldadas nos painéis desejados em forma de U-ou de seção-de caixa.

Soldagem Automática:A viga é montada e soldada por soldagem por arco submerso (SAW) ou outras técnicas de soldagem automática. Isso garante penetração profunda e soldas consistentes-de alta resistência.

Suporte temporário:Para evitar distorções durante a fabricação e manuseio, contraventamentos temporários são soldados.

4.2 Fabricação do Caminhão Final:

Os quadros finais são fabricados em chapa de aço, com usinagem precisa feita nas superfícies de montagem das rodas para garantir o alinhamento perfeito.

4.3 Fabricação da Estrutura do Trole:

A estrutura que transportará as talhas principais e auxiliares é construída com alta precisão para garantir o alinhamento adequado das rodas que rodam nos trilhos da viga.



Etapa 5: Usinagem e Perfuração

As vigas principais e os caminhões finais são transferidos para grandes centros de usinagem CNC.

As superfícies de contato entre as vigas e os carrinhos finais são usinadas para garantir um ajuste perfeito e plano para soldagem.

Todos os furos de conexão para unidades de acionamento, fixações de trilhos e outros componentes são perfurados com precisão para garantir o perfeito alinhamento e intercambialidade dos componentes.



Etapa 6: Tratamento e Pintura de Superfície

Jateamento Abrasivo:Toda a estrutura é jateada-para remover carepa, ferrugem e contaminantes, criando um perfil de superfície perfeito para adesão da tinta.

Pintura:Um sistema de pintura de{0}}alta qualidade é aplicado, normalmente:

Cartilha:Um primer epóxi para resistência à corrosão.

Pelagem Intermediária:Um casaco de construção para durabilidade.

Acabamento:Acabamento de poliuretano na cor especificada pelo cliente para resistência aos raios UV e acabamento profissional. Isso geralmente é aplicado em uma cabine de pintura-controlada e livre de poeira.



Etapa 7: Montagem Elétrica e Mecânica

Montagem Mecânica:

As vigas são soldadas aos caminhões finais para formar a estrutura final e rígida da ponte.

A estrutura do trole pré-montada é equipada com rodas, acionamentos e talhas principais e auxiliares.

Unidades de acionamento modulares são aparafusadas nos caminhões finais.

Os trilhos são instalados nas vigas do carrinho.

Passarelas, escadas e corrimãos são instalados.

Montagem Elétrica:

O sistema de barra condutora fechado é instalado ao longo da pista do guindaste e da ponte.

Os painéis de controle com CLPs e VFDs são montados em gabinetes protegidos.

Todos os motores, chaves fim de curso, sensores e a cabine do operador ou estação pendente são cabeados.



Etapa 8: Inspeção e-testes internos (teste de aceitação de fábrica FAT -)

Antes da desmontagem, a grua completa é montada na fábrica e testada.

Inspeção Visual:Verificação de acabamento, qualidade da pintura e montagem.

Sem-teste de carga:Executar todos os movimentos (guindaste, carrinho, ponte) para verificar o bom funcionamento, alinhamento e níveis de ruído.

Teste de carga:Conduzindo umTeste de carga estática de 125%(o guindaste é içado com uma carga de teste 25% acima de sua capacidade nominal para verificar a integridade estrutural) e umTeste de carga dinâmica 110%(o guindaste é operado em todos os movimentos com uma sobrecarga de 10% para verificar o desempenho nas condições de trabalho).

Teste de funcionalidade:Verificar se todos os dispositivos de segurança (interruptores de limite, freios, LMI, parada de emergência) funcionam corretamente.



Etapa 9: Desmontagem, Embalagem e Expedição

Depois de passar em todos os testes, o guindaste é cuidadosamente desmontado em seções lógicas para transporte (por exemplo, duas vigas principais, dois caminhões finais, unidade de carrinho, painéis elétricos).

Os componentes são embalados e embalados profissionalmente para evitar danos durante o transporte.

Toda a documentação (relatórios de testes, certificados, manuais, desenhos) é preparada para o cliente.



Etapa 10: Instalação e comissionamento no local (por técnicos certificados)

Os componentes são transportados para o local do cliente.

Técnicos certificados remontam o guindaste na pista preparada.

Conexões e ajustes finais são feitos.

Uma finalTeste de aceitação do local (SAT)é realizada para garantir que a grua funcione perfeitamente no seu ambiente final antes de ser entregue ao cliente.

Visualização da oficina:

A empresa instalou uma plataforma inteligente de gerenciamento de equipamentos e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, serão mais de 500 conjuntos (conjuntos), e a taxa de rede dos equipamentos chegará a 95%. 32 linhas de soldagem foram colocadas em uso, 50 estão previstas para serem instaladas e a taxa de automação de toda a linha de produtos atingiu 85%.
