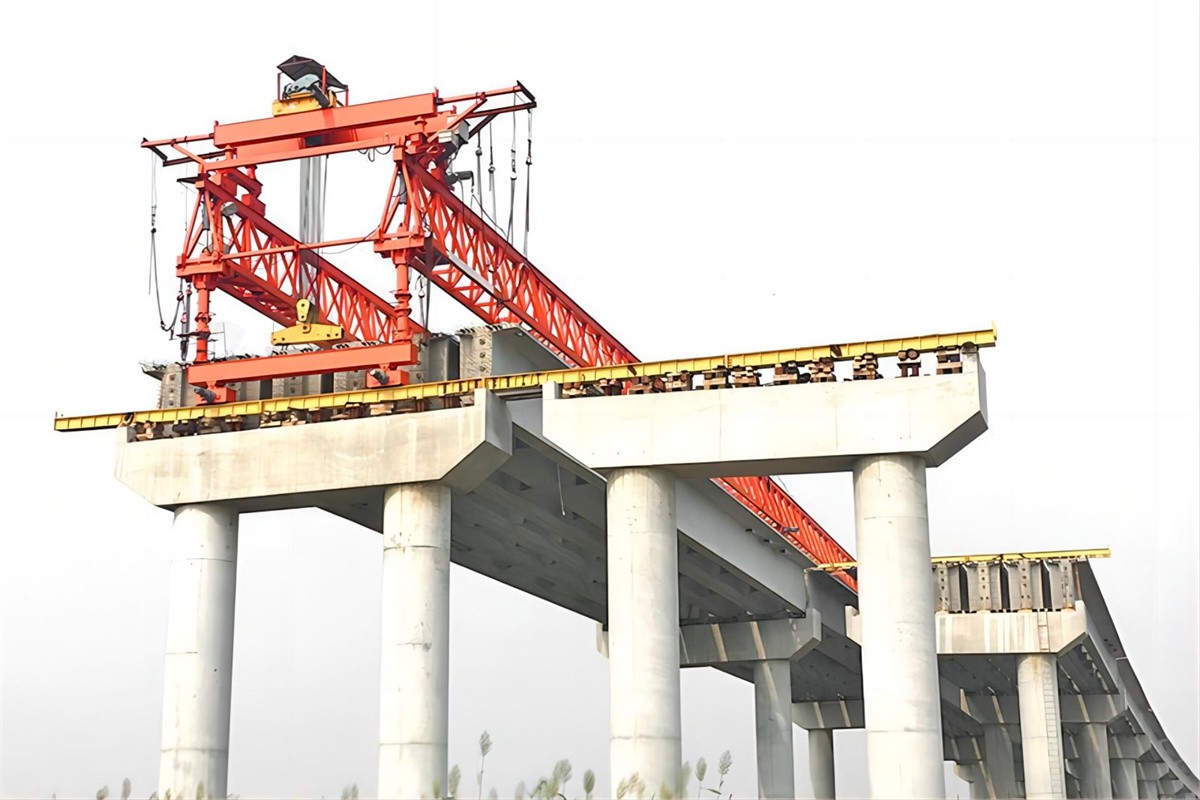

Lançador de feixe de ereção de ponte

Um lançador de vigas de montagem de ponte (também conhecido como lançador de vigas de ponte ou simplesmente lançador de vigas) é um equipamento de construção especializado usado na montagem e colocação de vigas ou segmentos de pontes de concreto pré-moldado. Essa tecnologia é comumente empregada na construção de rodovias elevadas, viadutos e pontes. O objetivo do Beam Launcher é agilizar e agilizar o processo de construção da superestrutura da ponte, colocando eficientemente segmentos pré-moldados em suas posições designadas.

1.Estrutura e Design:

• O Beam Launcher é uma estrutura de pórtico grande e especializada, projetada para cobrir a lacuna entre os pilares ou pilares da ponte.
• Consiste em uma viga principal ou estrutura de treliça, sustentada por pernas de pórtico em cada lado do vão da ponte.
• O lançador está equipado com um carro móvel que se desloca ao longo da viga principal.

2. Manuseio de segmentos pré-moldados:

• O lançador é equipado com um mecanismo de elevação, muitas vezes na forma de guinchos ou guindastes, para recolher e transportar segmentos de pontes pré-moldadas do pátio de fundição até o canteiro de obras.

3. Posicionamento do segmento:

• O lançador é capaz de colocar com precisão os segmentos pré-moldados nas posições designadas nos suportes da ponte.
• Os segmentos são normalmente levantados, transportados para o local de instalação e depois baixados no lugar com alta precisão.

4.Versatilidade:

• Os lançadores de vigas para montagem de pontes são projetados para lidar com uma variedade de configurações de pontes, incluindo vãos retos, seções curvas e inclinações ou declínios graduais.

Eles podem ser adaptados para acomodar diferentes larguras de pontes e capacidades de carga.

5. Recursos de segurança:

• A segurança é uma preocupação primordial, e os Beam Launchers são equipados com vários recursos de segurança, como proteção contra sobrecarga, sistemas de frenagem de emergência e mecanismos à prova de falhas.

6.Eficiência e velocidade:

• Os Lançadores de Vigas agilizam significativamente o processo de construção da ponte, reduzindo o tempo necessário para montar a superestrutura em comparação com os métodos tradicionais.

7. Custo-benefício:

• Embora o investimento inicial num lançador de feixes possa ser significativo, o custo global da construção de pontes pode ser reduzido devido a tempos de construção mais rápidos e à poupança de mão-de-obra.

8.Sistemas de Controle:

• Sistemas de controle avançados, muitas vezes computadorizados, são integrados ao Beam Launcher para facilitar o posicionamento preciso e o controle de movimento.

9.Considerações Ambientais:

• Alguns modelos podem incorporar características destinadas a minimizar o impacto ambiental, tais como níveis de ruído reduzidos e componentes energeticamente eficientes.

10.Manutenção e Confiabilidade:

• A manutenção regular é essencial para garantir a operação confiável e segura do Beam Launcher durante sua vida útil operacional.

Um lançador de vigas para montagem de pontes é uma peça complexa de maquinário composta de várias peças e componentes que trabalham juntos para levantar, transportar e posicionar segmentos de pontes pré-moldados com eficiência durante a construção. O design específico pode variar entre os fabricantes, mas aqui estão algumas peças e componentes comuns que você normalmente encontraria em um lançador de feixe de ereção de ponte:

• Viga Principal ou Treliça: O principal elemento estrutural que atravessa o espaço entre os pilares ou pilares da ponte. Fornece suporte para todo o aparelho.
• Pernas do Pórtico: São estruturas de sustentação verticais fixadas na viga principal, proporcionando estabilidade e distribuindo a carga ao solo.
• Carro: O carro é uma plataforma móvel que se desloca ao longo da viga principal. Transporta os equipamentos de elevação e é responsável pela colocação precisa dos segmentos pré-moldados.
• Mecanismo de içamento: Inclui talhas, guindastes ou outros dispositivos de içamento que coletam e transportam segmentos de pontes pré-moldadas do pátio de fundição até o canteiro de obras.
• Sistema de carrinho: O sistema de carrinho faz parte do carro e permite o movimento horizontal ao longo da viga principal. É essencial para posicionar o mecanismo de elevação com precisão.
• Dispositivos de fixação de segmento: Grampos, pinças ou outros dispositivos para segurar e liberar com segurança os segmentos da ponte pré-moldada durante o processo de içamento e colocação.
• Sistemas de Orientação: Sistemas que auxiliam no alinhamento e posicionamento preciso do lançador, garantindo que os segmentos pré-moldados sejam posicionados com precisão.
• Cabine de Controle: Uma cabine ou sala de controle onde o operador monitora e controla a operação do Beam Launcher. Ele contém os painéis de controle, displays e equipamentos de comunicação necessários.
• Sistema de energia: O Beam Launcher é alimentado por um sistema elétrico ou hidráulico. Isso inclui motores, bombas e outros componentes para impulsionar o movimento do lançador.
• Recursos de segurança: Mecanismos de proteção contra sobrecarga, sistemas de frenagem de emergência e outros recursos de segurança para garantir a segurança do pessoal e do equipamento durante a operação.
• Sistema de Controle: Sistemas de controle computadorizados que permitem ao operador gerenciar e coordenar os movimentos do Lançador de Vigas, incluindo levantamento, transporte e colocação de segmentos pré-moldados.

A utilização de um Lançador de Vigas para Montagem de Pontes oferece diversas vantagens na construção de pontes, viadutos e rodovias elevadas. Essas vantagens contribuem para aumentar a eficiência, segurança e economia no processo geral de construção. Aqui estão algumas vantagens principais:

• Velocidade e eficiência: Os lançadores de vigas aceleram significativamente o processo de construção da ponte, permitindo a colocação simultânea de vários segmentos pré-moldados. Isso resulta em uma conclusão do projeto mais rápida em comparação com os métodos de construção tradicionais.
• Tempo de construção reduzido: A capacidade de levantar e colocar segmentos de pontes pré-moldadas com precisão reduz o tempo necessário para a montagem, minimizando interrupções no tráfego e melhorando os prazos gerais do projeto.
• Maior segurança: Os lançadores de feixes melhoram a segurança, minimizando a necessidade de pessoal trabalhar em altura ou próximo a operações de levantamento pesado. Os sistemas de controle automatizados e informatizados contribuem ainda mais para processos de construção seguros e controlados.
• Precisão e Precisão: Os Lançadores de Vigas são equipados com sistemas de controle avançados que garantem posicionamento e alinhamento precisos dos segmentos pré-moldados, levando a maior precisão na construção da superestrutura da ponte.
• Versatilidade: Essas máquinas são adaptáveis ​​a diversas configurações de pontes, incluindo vãos retos, curvas e inclinações ou declives graduais. Eles podem ser personalizados para acomodar diferentes larguras de ponte e capacidades de carga.
• Economia de custos: Embora o investimento inicial em um lançador de feixe seja significativo, o custo geral da construção de pontes pode ser reduzido devido a tempos de construção mais rápidos, menores exigências de mão de obra e maior eficiência no uso de materiais.
• Impacto ambiental minimizado: alguns lançadores de feixe são projetados com recursos para minimizar o impacto ambiental, como níveis de ruído reduzidos e componentes com eficiência energética.
• Qualidade Consistente: O ambiente controlado de produção do segmento pré-moldado garante qualidade consistente, e o uso de um Beam Launcher ajuda a manter essa qualidade durante o processo de montagem.
• Adaptabilidade a locais desafiadores: Os lançadores de feixes podem ser empregados em diversos terrenos e canteiros de obras desafiadores, proporcionando flexibilidade em sua aplicação.
• Utilização otimizada de recursos: A natureza controlada e automatizada dos lançadores de feixes ajuda a otimizar o uso de materiais de construção, reduzindo o desperdício e melhorando a eficiência dos recursos.

Os lançadores de vigas para montagem de pontes encontram aplicação em diversos projetos de construção que envolvem a montagem de superestruturas de pontes. Estas máquinas especializadas são particularmente adequadas para projetos onde segmentos de concreto pré-moldado são usados ​​para construir vãos de pontes.

• Rodovias Elevadas: Os lançadores de vigas são frequentemente utilizados na construção de rodovias elevadas onde a montagem de segmentos pré-moldados é necessária para criar estradas elevadas.
• Construção de pontes: A principal aplicação é na construção de pontes, onde o lançador é usado para levantar, transportar e colocar segmentos de pontes pré-moldados para formar a superestrutura da ponte.
• Viadutos: Viadutos, que são estruturas elevadas longas, muitas vezes constituídas por uma série de vãos, beneficiam-se do uso de lançadores de vigas para a colocação eficiente de segmentos pré-moldados.
• Viadutos e Viadutos: Os lançadores de feixes são empregados na construção de viadutos e viadutos, especialmente em áreas urbanas onde são necessárias estradas elevadas para navegar em cruzamentos ou áreas congestionadas.
• Viadutos Ferroviários: Na construção ferroviária, os Lançadores de Vigas podem ser utilizados na montagem de viadutos e pontes, permitindo a instalação eficiente e rápida de segmentos pré-moldados.
• Intercâmbios: A construção de nós complexos que envolvem a criação de estruturas elevadas pode se beneficiar da velocidade e precisão oferecidas pelos Beam Launchers.
• Substituição rápida da ponte: Os lançadores de vigas podem ser utilizados em projetos de substituição rápida de pontes, onde o objetivo é minimizar o tempo de inatividade das rotas de transporte existentes, instalando rapidamente segmentos pré-moldados.
• Pontes Curvas: Os Beam Launchers são adaptáveis ​​a diversas configurações de pontes, incluindo pontes curvas, tornando-os adequados para projetos com geometrias não padronizadas.
• Pontes de longo vão: Para a construção de pontes de longo vão, onde os vãos podem ser particularmente grandes, os lançadores de vigas fornecem um método de montagem econômico e eficiente.
• Reparos de emergência: Nos casos em que uma ponte ou viaduto necessita de reparos ou substituições emergenciais, os Beam Launchers podem agilizar o processo, reduzindo o impacto nas redes de transporte.
• Projetos de Infraestrutura Urbana: Em áreas urbanas densamente povoadas, onde as restrições de espaço e a necessidade de interrupção mínima do tráfego são críticas, os lançadores de feixes oferecem uma solução eficiente para a construção de pontes.

O procedimento de produção de um lançador de vigas para montagem de ponte envolve várias etapas, desde o projeto e fabricação até a montagem e testes. Embora as etapas específicas possam variar de acordo com o fabricante e o tipo de lançador produzido, aqui está uma visão geral do procedimento de produção:

• Design e Engenharia: O processo começa com a fase de projeto e engenharia. Os engenheiros criam planos detalhados e especificações para o lançador de vigas de montagem de ponte com base nos requisitos do projeto, capacidades de carga e outros fatores.
• Seleção de Materiais: Uma vez finalizado o projeto, os materiais apropriados são selecionados com base em fatores como resistência, durabilidade e peso. Os materiais comuns incluem aço de alta resistência para a estrutura principal e componentes.
• Fabricação de Componentes: A fabricação envolve cortar, moldar e formar os vários componentes do Beam Launcher de acordo com as especificações do projeto. Isto inclui a viga principal, as pernas do pórtico, o carro, os mecanismos de elevação e outros elementos estruturais.
• Soldagem e Montagem: Os componentes são soldados entre si para criar a estrutura principal do Beam Launcher. A soldagem de precisão é crucial para garantir a integridade estrutural e a estabilidade do lançador.
• Tratamento da superfície: A estrutura montada passa por processos de tratamento superficial, como jato de areia e pintura, para proteção contra corrosão e garantia de acabamento duradouro.
• Instalação de Mecanismos de Elevação: Os mecanismos de elevação, que podem incluir talhas, guindastes ou outros dispositivos, são instalados no carro. Esses mecanismos são essenciais para levantar e transportar segmentos de pontes pré-moldadas.
• Integração de Sistemas de Controle: Sistemas de controle computadorizados são integrados ao Beam Launcher para facilitar o posicionamento preciso, o controle de movimento e a automação. Isso inclui a instalação de sensores, atuadores e painel de controle na cabine do operador.
• Testes e Controle de Qualidade: O Beam Launcher montado passa por testes rigorosos para garantir que todos os componentes funcionem conforme projetado. Isso inclui testes de carga, testes de movimento e verificações de recursos de segurança. Medidas de controle de qualidade são implementadas para atender aos padrões e regulamentos da indústria.
• Assembléia final: O lançador é totalmente montado e quaisquer componentes adicionais, como contrapesos, controles ambientais e recursos de segurança, são adicionados.
• Documentação e Conformidade: A documentação é preparada, incluindo manuais do usuário, diretrizes de segurança e certificados de conformidade. O Beam Launcher deve aderir aos padrões regulatórios e de segurança relevantes.
• Transporte e Instalação: Se o Beam Launcher for projetado para ser transportável, ele estará preparado para transporte até o canteiro de obras. No local, o lançador é instalado e preparado para operação.

Henan Mine Crane Co., Ltd implementou uma plataforma inteligente de gerenciamento de equipamentos e implantou 310 conjuntos de robôs de manuseio e soldagem. Após a concretização da iniciativa, o número total de conjuntos ultrapassará os 500, atingindo uma taxa de interligação de equipamentos de 95%. Atualmente, 32 linhas de soldagem estão operacionais, com planos de instalação de mais 50. A taxa geral de automação para toda a linha de produtos já atingiu 85%.
