Como manusear e levantar vigas de aço de 12 metros com segurança e eficiência
Conclusão mais importante
O levantamento seguro de vigas de aço de 12{1}} metros requer um projeto de ponto de içamento adequado, seleção adequada de guindaste e o método de amarração correto - a maioria dos acidentes e problemas de deformação ocorrem devido ao posicionamento incorreto da eslinga e à subestimação da flexibilidade da viga.
Vigas de aço de 12 metros se comportam de maneira diferente de cargas curtas devido ao comprimento, deflexão e risco de oscilação
A elevação-de ponto único não é segura para vigas de aço longas
Vigas espalhadoras ou pontos de elevação duplos são essenciais
A capacidade do guindaste deve incluir peso da viga + peso do cordame + margem de segurança
A elevação tandem do guindaste é recomendada para vigas pesadas ou flexíveis
O planejamento correto evita entortamento de vigas, danos ao revestimento e acidentes de trabalho
Por que vigas de aço de 12 metros são difíceis de manusear
O manuseio de vigas de aço de 12-metros é uma tarefa comum em fábricas de aço, armazéns, estaleiros e canteiros de obras. À primeira vista, levantar uma viga de aço parece simples: um guindaste a pega, move e a coloca no chão. Mas, na realidade, estas vigas longas apresentam desafios únicos.
O comprimento é o fator principal. Uma viga de 12 metros comporta-se de maneira diferente de seções mais curtas. Mesmo que o guindaste tenha capacidade de elevação suficiente, a viga pode entortar, balançar ou torcer se não for levantada corretamente. O manuseio inadequado pode danificar a viga, retardar as operações e até representar sérios riscos à segurança.
Problemas Típicos de Levantamento Inadequado
Quando vigas de 12-metros são levantadas incorretamente, é comum surgirem vários problemas. Estas são questões práticas e do mundo real que acontecem nos locais de trabalho todos os dias.
Flexão da viga ou deformação permanente devido à distribuição desigual da carga
Balanço descontrolado durante o içamento, especialmente ao iniciar, parar ou girar
Alta concentração de tensão nos pontos de içamento, o que pode danificar o aço localmente
Riscos de segurança para operadores, montadores e equipamentos próximos
Mesmo uma pequena curvatura no meio pode inutilizar uma viga para fabricação ou montagem precisa. Isso leva a problemas de retrabalho, desperdício e perda de tempo-que todo projeto deseja evitar.
Como o comprimento e a flexibilidade do feixe afetam o levantamento
Uma viga de 12 metros é longa o suficiente para funcionar como uma estrutura flexível em vez de um objeto rígido. Esta flexibilidade altera o comportamento das forças durante a elevação.
A viga tende a ceder no meio se os pontos de elevação estiverem muito próximos das extremidades
O levantamento-com um único gancho aumenta a tensão de flexão e pode deformar permanentemente a viga
Pequenos movimentos do guindaste podem causar grandes oscilações nas extremidades da viga
É por isso que os planos de elevação adequados para vigas mais curtas falham frequentemente com vigas longas. O método deve levar em conta o comprimento, o peso e a flexibilidade da viga, e não apenas o peso total.
Por que esses desafios são importantes para compradores e operadores de guindastes
A compreensão desses desafios ajuda compradores, engenheiros e gerentes de obra a responder à pergunta-chave: Qual sistema de elevação é realmente necessário para vigas de aço de 12 metros?
Explica por que os feixes espalhadores são frequentemente essenciais
Mostra quando uma única ponte rolante pode não ser suficiente
Destaca a importância do posicionamento adequado do ponto de elevação
A contabilização antecipada desses fatores garante que a elevação seja segura, controlada e previsível, o que protege tanto o pessoal quanto os materiais.
Fatores-chave a serem avaliados antes de levantar vigas de aço de 12 metros
Antes de levantar uma viga de aço de 12 metros, é essencial um planejamento cuidadoso. Vários fatores afetam a segurança e a eficiência com que a viga pode ser movida. A consideração precoce desses fatores ajuda a prevenir acidentes, deformações de vigas e atrasos operacionais.
Especificações de vigas de aço
O primeiro passo é entender o próprio feixe. Nem todas as vigas de 12- metros têm o mesmo peso, formato e material, tudo isso faz diferença.
Comprimento: 12 metros
Peso por viga: varia dependendo do tipo (viga H-, viga I-ou viga em caixa)
Classe do aço e tamanho-da seção transversal: afeta a resistência, a rigidez e os requisitos de elevação
Ambiente de Elevação
O ambiente da operação de elevação determina que tipo de guindaste, equipamento e medidas de segurança são necessários.
Oficina interna versus pátio externo: elevadores internos podem ter altura livre limitada, enquanto elevadores externos podem enfrentar vento ou terreno irregular
Extensão disponível do guindaste e altura do gancho: Certifique-se de que o guindaste possa alcançar ambas as extremidades sem se estender demais
Capacidade da viga do piso e da pista: verifique a capacidade-de carga do piso ou da pista do guindaste antes de levantar
Frequência de Tratamento
A frequência com que as vigas são levantadas influenciará o método de elevação e a escolha do equipamento.
Elevação ocasional versus produção contínua: a elevação frequente pode exigir equipamentos e cordames mais duráveis
Manuseio de viga única versus vigas agrupadas: o levantamento agrupado aumenta o peso e requer planejamento cuidadoso para distribuição de carga
Métodos de içamento recomendados para vigas de aço de 12 metros
O manuseio seguro de uma viga de aço de 12 metros depende muito da escolha do método de içamento correto. Seu comprimento e peso o tornam propenso a dobrar, balançar ou sofrer estresse nos pontos de levantamento. A seleção do sistema de guindaste e da solução de amarração adequados garante que a viga permaneça reta, a elevação seja controlada e a operação seja segura.
Ponte Rolante com Viga Espalhadora
Em oficinas internas, uma ponte rolante com viga extensível é a solução mais prática e amplamente utilizada. A viga espalhadora mantém a viga reta e evita forças internas das eslingas que podem danificar o aço.
Mantém a retidão do feixe durante a elevação
Reduz a concentração de tensão nos pontos de elevação
Impede que a força interna ameace as eslingas
Mais adequado para vigas-de peso médio em ambientes internos controlados
Este método é ideal para mover vigas em curtas distâncias, posicioná-las para montagem ou carregá-las em racks de armazenamento com o mínimo de equipamento adicional.
Elevação-dupla de guindaste (Tandem)
Para vigas mais pesadas ou mais flexíveis, recomenda-se uma configuração de elevação-dupla de guindaste (tandem). Dois guindastes levantam a viga simultaneamente, distribuindo a carga uniformemente e reduzindo a tensão de flexão ao longo da viga.
Dois guindastes levantam a viga ao mesmo tempo
Distribui uniformemente o peso ao longo do comprimento da viga
Requer movimento sincronizado do guindaste e comunicação clara com o operador
Ideal para vigas pesadas e linhas de fabricação de alta-precisão
A elevação tandem é especialmente útil em siderúrgicas ou linhas de fabricação onde até mesmo pequenas curvaturas podem afetar a usabilidade da viga.
Guindaste de pórtico ou manuseio externo
Para pátios externos ou grandes áreas de carga, um guindaste de pórtico costuma ser a escolha mais eficaz. Esses guindastes podem ser montados-sobre trilhos ou sobre pneus-de borracha, permitindo o manuseio seguro de vigas longas em vãos longos.
Adequado para pátios abertos e grandes áreas de carga
Pode lidar com vãos maiores e cargas mais pesadas do que guindastes internos simples
Disponível em configurações-montadas em trilhos ou sobre pneus-de borracha
Os guindastes de pórtico externos são usados para mover vigas entre áreas de armazenamento, carregar caminhões ou posicionar materiais para projetos de construção.
Acessórios de elevação e soluções de rigging adequados
Escolher os acessórios de elevação e soluções de içamento corretos é fundamental ao manusear vigas de aço de 12 metros. O equipamento correto garante que a viga permaneça reta, minimize o estresse e proteja o aço e o pessoal durante as operações de içamento.
Vigas Espalhadoras
As vigas espalhadoras são essenciais para levantar vigas longas. Eles ajudam a distribuir a carga uniformemente, a manter a geometria de elevação adequada e a reduzir a tensão de flexão na viga.
Reduz a tensão de flexão ao longo da viga
Mantém a geometria de elevação correta
Essencial para o manuseio seguro de vigas longas
As vigas espalhadoras são comumente usadas em oficinas internas e fábricas onde vigas médias a pesadas são levantadas repetidamente. Eles evitam forças internas das eslingas que poderiam prender ou deformar a viga.
Eslingas e algemas
Eslingas e manilhas são os equipamentos de amarração mais básicos, mas devem ser selecionados e usados com cuidado. Podem ser usados cabos de aço e eslingas sintéticas, dependendo do peso da viga, da sensibilidade do revestimento e das condições do local.
Cabo de aço ou eslingas sintéticas com protetores de borda para evitar danos ao aço
Ângulo da linga cuidadosamente controlado para manter o equilíbrio da carga
Classificação de carga de eslingas e manilhas claramente verificada antes do içamento
A configuração adequada da funda é crítica. Ângulos incorretos ou eslingas sobrecarregadas podem causar flexão da viga ou oscilação perigosa durante içamentos.
Grampos de viga e estruturas de elevação
Para situações em que as lingas são impraticáveis, podem ser usados grampos de viga especializados ou estruturas de elevação ajustáveis. Esses dispositivos permitem elevação segura sem depender de lingas padrão, especialmente para vigas com seções-transversais incomuns ou cargas agrupadas.
Usado quando as fundas não são práticas ou seguras
Ajustável para diferentes tamanhos e formatos de feixe
Garante elevação segura sem danificar a superfície da viga
Os grampos de viga e as estruturas de elevação são ideais para operações de precisão em que a viga deve permanecer reta e sem danos, como linhas de montagem ou oficinas de pré{0}}fabricação.
Posicionamento correto do ponto de içamento (regra crítica de segurança)
A colocação adequada do ponto de içamento é uma das etapas mais simples, porém mais críticas, ao manusear vigas de aço de 12 metros. Fazer isso errado pode causar entortamento da viga, oscilação excessiva ou até mesmo acidentes.
Posicionamento adequado do ponto de elevação
Os pontos de içamento devem estar localizados a cerca de 1/5 a 1/4 do comprimento da viga de cada extremidade
Evite levantar perto das extremidades da viga ou usar apenas um único ponto central
Execute um levantamento experimental para verificar o equilíbrio antes do içamento completo
Seguir esta regra simples resolve a maioria dos problemas de deformação e oscilação descontrolada, mantendo o elevador seguro e a viga em boas condições.
Escolhendo o guindaste certo
A seleção do guindaste certo depende do peso da viga, da frequência de manuseio e da precisão necessária. Diferentes guindastes são adequados para diferentes situações:

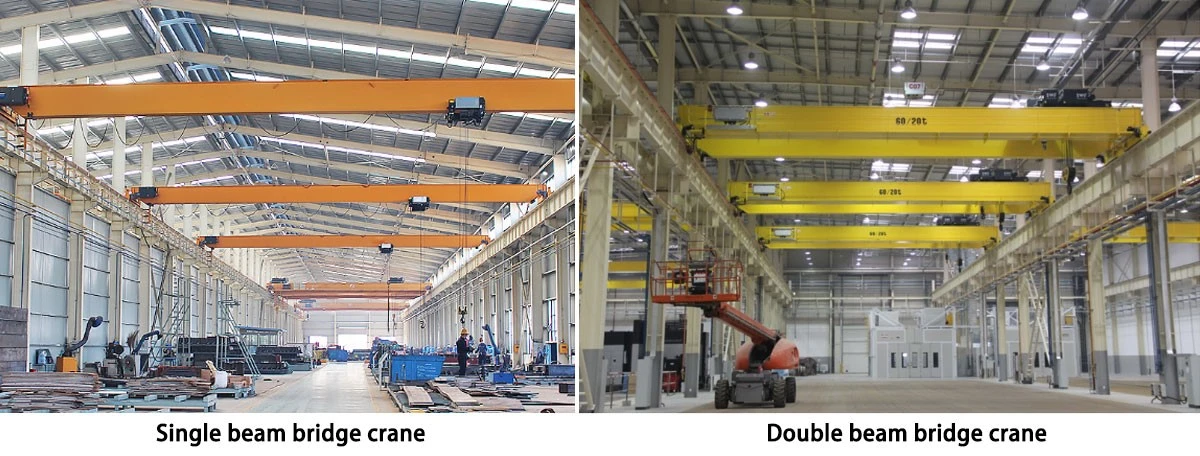

Ponte rolante de viga única: ideal para feixes de luz e içamentos de baixa-frequência
Ponte rolante de viga dupla: adequada para vigas mais pesadas ou içamentos frequentes
Sistemas-de guindaste duplo: necessários para vigas longas e flexíveis ou quando alta precisão é necessária
Regra de capacidade: Sempre calcule a capacidade do guindaste como peso da viga + peso do cordame + 20 – margem de segurança de 30% para garantir uma elevação segura.
Palavras-chave semânticas incluídas: seleção de ponte rolante, cálculo de capacidade de ponte rolante para vigas de aço
Erros comuns a evitar
Mesmo equipes experientes podem cometer erros ao levantar vigas de aço longas. Esses erros não só aumentam o risco de acidentes, mas também podem causar danos às vigas e atrasos operacionais. Aqui estão os erros mais comuns a serem observados:
Usando um único-gancho sem viga espalhadora, o que aumenta a tensão de flexão e pode deformar a viga
Subestimar o peso da viga ou ignorar sua flexibilidade, levando à seleção incorreta do guindaste ou do equipamento
Má comunicação entre os operadores durante içamentos de guindaste-dupla ou dupla, resultando em levantamento ou balanço irregular
Ignorar futuras atualizações no tamanho das vigas, que podem tornar inadequados os equipamentos de elevação existentes
Estar ciente desses erros e planejar com antecedência pode economizar tempo, evitar danos e manter o processo de içamento seguro e controlado.
Perguntas frequentes sobre levantamento de vigas de aço de 12 metros
Esta seção responde às perguntas mais comuns relacionadas ao levantamento de vigas de aço de 12 metros com segurança e eficiência.
Como você levanta com segurança uma viga de aço de 12 metros?
A elevação segura começa com um planejamento adequado. Use o tipo correto de guindaste, certifique-se de que os pontos de elevação estejam posicionados a cerca de 1/5 a 1/4 de cada extremidade e utilize acessórios de elevação adequados, como vigas espaçadoras, eslingas ou braçadeiras de viga. Execute um levantamento experimental para verificar o equilíbrio antes do içamento completo e sempre mantenha uma comunicação clara com os operadores e montadores.
Que tipo de guindaste é adequado para movimentação de vigas de aço longas?
A escolha do guindaste depende do peso, comprimento e frequência de manuseio da viga. Uma ponte rolante de viga única funciona para feixes de luz com elevações de baixa-frequência. Um guindaste de viga dupla é adequado para vigas mais pesadas ou içamentos frequentes. Para vigas longas e flexíveis ou aplicações de alta{4}}precisão, recomenda-se uma configuração-dupla de guindaste ou tandem.
Onde os pontos de içamento devem ser colocados em uma viga de 12 metros?
Os pontos de içamento geralmente devem estar localizados a cerca de 1/5 a 1/4 do comprimento da viga de cada extremidade. Evite utilizar apenas o centro ou levantar muito próximo das extremidades, pois isso aumenta a tensão de flexão e o risco de deformação.
Um único guindaste é suficiente ou são necessários dois guindastes?
Guindastes individuais podem manusear vigas mais curtas ou mais leves com segurança. Para vigas longas, pesadas ou flexíveis, são recomendados dois guindastes (elevação em tandem) para distribuir uniformemente a carga, minimizar a flexão e garantir um posicionamento preciso.
Quais acessórios de elevação são necessários para evitar a deformação da viga?
Os acessórios comuns incluem:
Vigas espalhadoras: mantêm a geometria correta e reduzem a tensão de flexão
Cabo de aço ou eslingas sintéticas com proteção de borda: proteja a superfície da viga
Grampos de vigas e estruturas de elevação: úteis para formas irregulares ou vigas agrupadas
Usar os acessórios corretos ajuda a manter a viga reta, reduz o estresse nos pontos de içamento e garante a segurança durante o içamento.
Conclusão: Levantamento Seguro e Eficiente de Vigas de Aço de 12 Metros
Levantar vigas de aço de 12{1}}metros com segurança envolve mais do que apenas escolher um guindaste com capacidade suficiente: trata-se de método, equilíbrio e controle. O planejamento adequado, os acessórios de elevação corretos e os pontos de elevação posicionados corretamente fazem a diferença entre uma elevação segura e eficiente e possíveis danos ou acidentes.
Para usinas siderúrgicas, oficinas de fabricação e canteiros de obras, uma estratégia de elevação de viga longa-bem planejada garante operações mais tranquilas, reduz o tempo de inatividade e protege o pessoal e os materiais. Seguir as melhores práticas para seleção de guindastes, montagem e procedimentos de elevação mantém seu fluxo de trabalho consistente e confiável a longo prazo.
