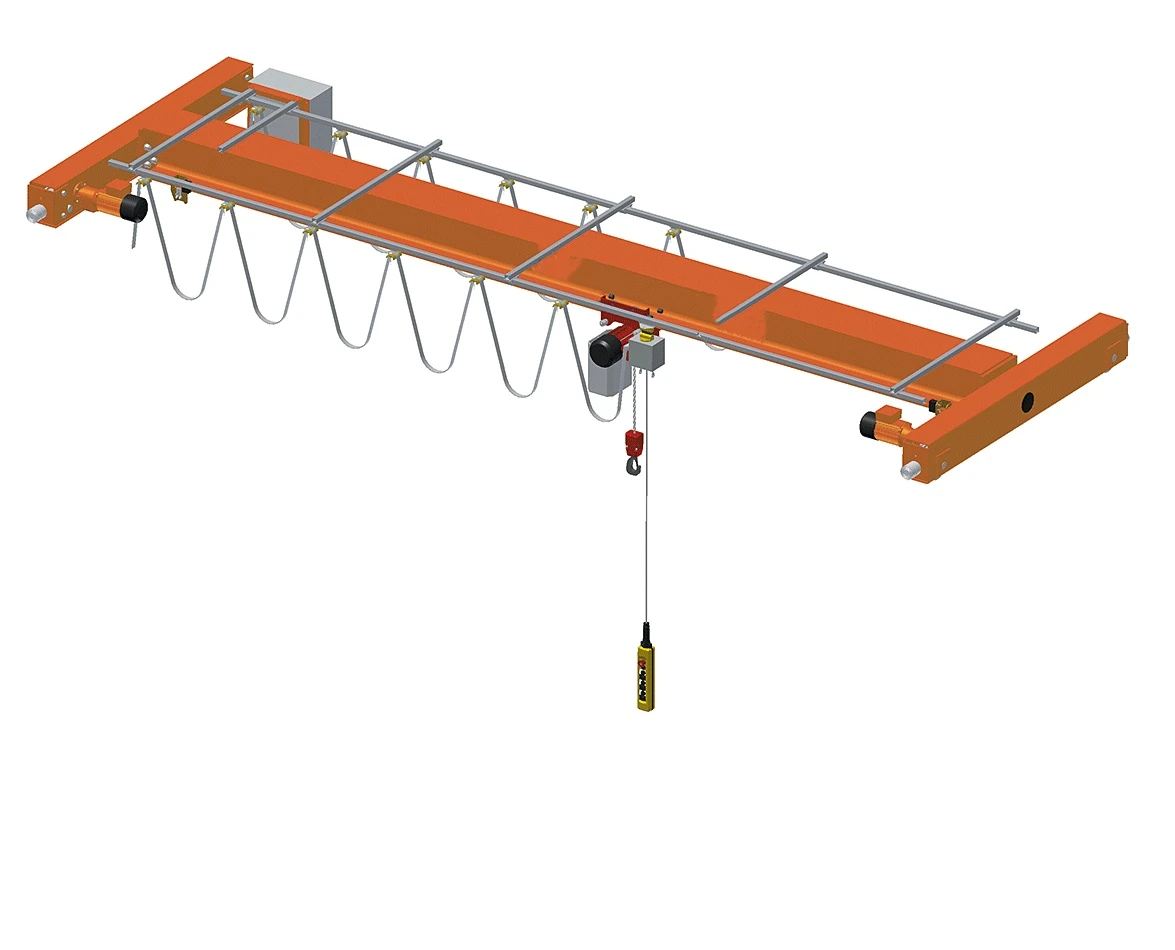

Guindaste elétrico de viga única



1. O guindaste elétrico de viga única é um tipo de equipamento de elevação amplamente utilizado na indústria e na manufatura, geralmente usado para manusear e mover objetos pesados. Consiste em uma única viga principal, viga final, carrinho elétrico e talha elétrica e outros componentes principais. O design do equipamento o torna adequado para vários ambientes de trabalho, como oficinas de fábrica, armazéns, portos, etc.

2. Como o guindaste elétrico de viga única tem apenas uma viga principal, a estrutura é relativamente simples e fácil de instalar e manter. Ele pode ser movido para frente e para trás na viga principal pelo guincho elétrico, e a viga principal pode ser movida para a esquerda e para a direita na pista para obter manuseio de material completo. Geralmente é adequado para objetos leves a médios, e a capacidade de carga varia de várias toneladas a dezenas de toneladas. Comparados com guindastes de viga dupla, os guindastes elétricos de viga única ocupam menos espaço vertical e são adequados para locais com espaço limitado. Equipados com uma variedade de dispositivos de segurança, como interruptores de limite, botões de parada de emergência, etc., para garantir a segurança durante a operação.

3. Os guindastes elétricos de viga única são um dos equipamentos importantes para automação industrial e melhoria da eficiência da produção, sendo preferidos pelas empresas por sua confiabilidade e versatilidade.



Altura Máx. de Elevação:30m

Garantia dos componentes principais: 1 ano

Componentes principais: Motor

Peso (KG):2090 kg

Carga Máx. de Elevação: 10ton

Vão:7,5~28,5m

Dever de trabalho:A3

Temperatura de trabalho: -20 grau ~+40 grau

1.Farol alto

1. A viga principal de um guindaste elétrico de viga única é um dos seus principais componentes estruturais, responsável por carregar e transmitir a carga de elevação. A viga principal é geralmente feita de aço e projetada em uma estrutura em forma de caixa ou em forma de I para garantir resistência e rigidez suficientes para suportar objetos pesados ​​e suportar várias cargas de trabalho.

2. A viga principal de um guindaste elétrico de viga única é geralmente feita de aço de alta qualidade, como Q235B ou Q345B, para garantir sua resistência e durabilidade. A seção transversal da viga principal é geralmente em forma de I ou em forma de caixa. A viga principal em forma de I é leve e fácil de fabricar, enquanto a viga principal em forma de caixa tem maior resistência à torção e melhor rigidez geral.

3. A viga principal de um guindaste elétrico de viga única é o núcleo do guindaste elétrico de viga única, e seu design e qualidade afetam diretamente o desempenho de trabalho e a segurança do guindaste. A estabilidade e a resistência da viga principal garantem que o guindaste possa concluir várias tarefas de elevação de forma suave e eficiente.

Sistema de elevação

O sistema de elevação do guindaste elétrico de viga única é a parte central de todo o equipamento. Ele é o principal responsável por levantar e abaixar objetos pesados ​​e movê-los horizontalmente.

2. O sistema de elevação é composto principalmente pelos seguintes componentes: guincho (guindaste), cabo de aço ou corrente, motor, sistema de freio, sistema de controle, polia e dispositivo de guia.

3. Esses componentes trabalham juntos para garantir que o guindaste elétrico de viga única possa concluir a tarefa de elevação de objetos pesados ​​com segurança, estabilidade e eficiência.





Viga final

1. A viga final do guindaste elétrico de viga única é uma parte importante da estrutura do guindaste. Ela desempenha principalmente o papel de dar suporte à ponte e garantir a operação suave do guindaste. O design e a função da viga final afetam diretamente a segurança da operação e a vida útil do guindaste.

2. A viga final do guindaste elétrico de viga única é geralmente soldada com placas de aço. Ela tem alta resistência e rigidez e pode suportar várias forças geradas durante a operação do guindaste. As duas extremidades da viga final são conectadas ao grupo de rodas de caminhada, que pode suportar e guiar todo o guindaste para correr ao longo da pista.

3. A viga final do guindaste elétrico de viga única conecta a viga principal do guindaste e é apoiada na pista pela roda de caminhada para garantir a estabilidade estrutural do guindaste. A viga final coopera com o grupo de rodas de caminhada para realizar o movimento lateral do guindaste na pista, para que o guindaste possa concluir a tarefa de elevação em diferentes posições na oficina. Por meio de equipamentos de segurança, como dispositivos de limite e amortecedores, a viga final garante a segurança do guindaste durante a operação e evita acidentes.

4. Em geral, a viga final é uma parte indispensável do guindaste elétrico de viga única. Ela não apenas carrega e guia o movimento de todo o guindaste, mas também garante a segurança e a confiabilidade do guindaste durante o uso.



















Mecanismo de deslocamento do guindaste

1. O mecanismo de deslocamento do guindaste de um guindaste elétrico de viga única é uma parte importante do guindaste, responsável por mover o guindaste horizontalmente ao longo do trilho por toda a área operacional. O design e o desempenho deste mecanismo afetam diretamente a eficiência operacional, a estabilidade e a segurança do guindaste.

2. O mecanismo de deslocamento do guindaste de um guindaste elétrico de viga única é geralmente composto de um motor elétrico e um redutor. O motor fornece energia, reduz a velocidade e aumenta o torque através do redutor, e aciona o carrinho para se mover na pista.

3. O design e o desempenho do mecanismo de deslocamento do guindaste de um guindaste elétrico de viga única têm impacto direto na estabilidade, capacidade de controle e segurança do guindaste. Portanto, a seleção e manutenção corretas desses componentes são a chave para garantir a operação segura e eficiente do guindaste elétrico de viga única.









Mecanismo de deslocamento do carrinho

1. O mecanismo de deslocamento do carrinho de um guindaste elétrico de viga única se refere à parte do guindaste usada para mover o gancho ou outro equipamento de elevação horizontalmente, geralmente movendo-se para cima e para baixo ao longo da viga principal. O mecanismo de deslocamento do carrinho é uma parte importante do guindaste e é responsável pelo movimento lateral do objeto içado.

2. O mecanismo de deslocamento do carrinho de um guindaste elétrico de viga única é geralmente equipado com um motor elétrico para fornecer força motriz para mover o carrinho ao longo do trilho da viga principal. O carrinho corre no trilho da viga principal. O trilho é geralmente um trilho-guia de aço, soldado ou aparafusado à viga principal. A operação do carrinho é geralmente controlada por um console operacional ou controle remoto. O operador pode controlar a velocidade de avanço, recuo e funcionamento do carrinho para obter movimento preciso do objeto içado.

3. O projeto e a manutenção do mecanismo de deslocamento do carrinho de um guindaste elétrico de viga única são cruciais para o desempenho geral e a segurança do guindaste elétrico de viga única. A inspeção e a manutenção regulares para garantir a operação normal de seus vários componentes podem efetivamente estender a vida útil do equipamento e melhorar a eficiência do trabalho.

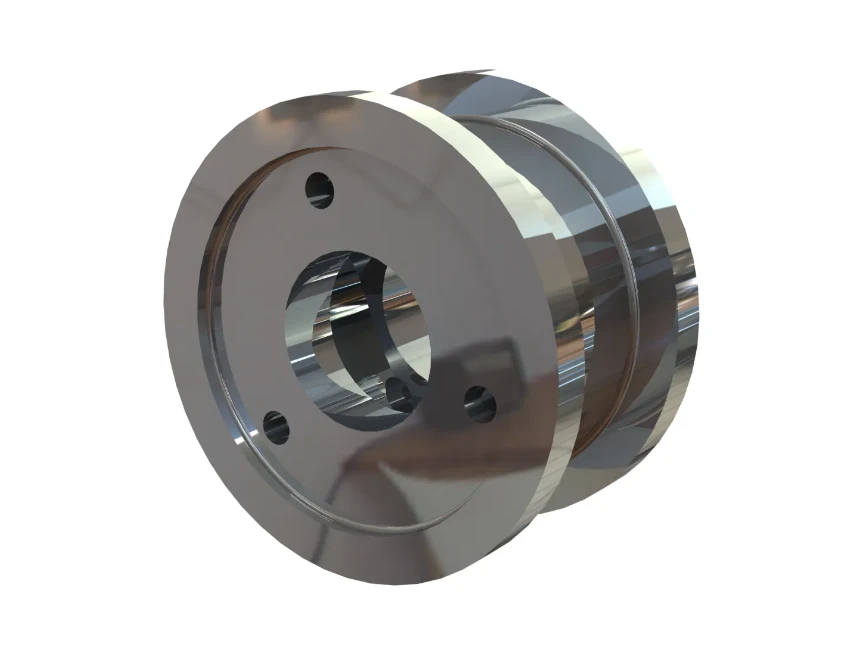

6.Roda de guindaste

1. As rodas de um guindaste elétrico de viga única são uma parte importante de todo o guindaste, responsáveis ​​por suportar o peso do guindaste e do carrinho e se mover suavemente ao longo do trilho. O design, o material e a qualidade da instalação das rodas têm um impacto direto na segurança e na eficiência operacional do guindaste.

2. As rodas de um guindaste elétrico de viga única são geralmente feitas de aço de alta resistência para suportar o peso do guindaste e sua carga. Rodas de aço têm boa resistência ao desgaste e força e são adequadas para uso em ambientes de carga pesada e operação frequente. Em algumas aplicações especiais, o aço de liga pode ser usado para rodas para aumentar a resistência ao desgaste e estender a vida útil.

3. As rodas de um guindaste elétrico de viga única geralmente têm aros para manter as rodas estáveis ​​no trilho e evitar descarrilamento. A altura e o formato dos aros são projetados de acordo com o tipo de trilho para garantir uma operação suave do guindaste. O diâmetro da roda geralmente é projetado de acordo com o tamanho e a capacidade de carga do guindaste. Rodas maiores podem dispersar a carga e reduzir o desgaste no trilho.

4. O design e a manutenção das rodas de um guindaste elétrico de viga única são essenciais para garantir a operação estável e de longo prazo do equipamento. A escolha do material e do design corretos das rodas, e a inspeção e manutenção regulares podem efetivamente estender a vida útil das rodas e do guindaste.



Gancho de guindaste

1. O gancho de um guindaste elétrico de viga única é um dos principais componentes do guindaste para agarrar e içar cargas. O design, a fabricação e a manutenção do gancho são essenciais para a segurança e eficiência das operações de içamento.

2. O gancho de um guindaste elétrico de viga única é geralmente feito de aço de liga de alta resistência com excelente resistência à tração e ao desgaste. Este material é capaz de suportar cargas pesadas e manter a resistência e a forma após uso prolongado. O gancho é geralmente fabricado por meio de um processo de forjamento, que pode melhorar a densidade e a resistência do material, reduzir defeitos internos e melhorar a capacidade de carga e a segurança do gancho.

3. O gancho de um guindaste elétrico de viga única pode ser dividido em dois tipos: gancho simples e gancho duplo. O gancho simples tem uma estrutura simples e é adequado para cargas mais leves; o gancho duplo é geralmente usado para grandes operações de elevação que exigem cargas equilibradas e podem dispersar o estresse de forma mais uniforme.

4. Embora o gancho de um guindaste elétrico de viga única tenha uma estrutura simples, seu design e fabricação exigem padrões rigorosos para garantir segurança e confiabilidade sob várias condições de trabalho. Por meio do uso e manutenção adequados, a vida útil do gancho pode ser bastante estendida e a segurança das operações de elevação pode ser garantida.





Motor

1. O motor de um guindaste elétrico de viga única é um dos seus principais dispositivos de acionamento, responsável por fornecer a energia necessária para a operação do guindaste. O desempenho do motor afeta diretamente a eficiência operacional e a segurança do guindaste.

2. Guindastes elétricos de viga única têm motores CA (motor CA): Em muitos guindastes elétricos de viga única, o tipo de motor comumente usado é o motor CA. Eles geralmente têm maior eficiência, menores requisitos de manutenção e maior vida útil. E motores CC (motor CC): Os motores CC são usados ​​em algumas aplicações especiais, fornecendo maior torque de partida e melhor desempenho de regulação de velocidade, mas podem exigir mais manutenção.

3. Muitos guindastes elétricos modernos de viga única usam acionamentos de frequência variável (VFDs) para ajustar a velocidade e a direção de operação do motor. O acionamento de frequência variável pode atingir partida e parada suaves, fornecer melhor controle de velocidade e efeitos de economia de energia. A partida e a parada do motor geralmente são controladas por um interruptor no painel de controle ou um controle remoto, e o operador pode ajustar o status de trabalho do guindaste conforme necessário.

4. O motor de um guindaste elétrico de viga única desempenha um papel vital na operação geral do guindaste. Escolher o motor certo e garantir sua instalação e manutenção adequadas pode efetivamente melhorar o desempenho e a confiabilidade do guindaste e garantir uma operação segura e eficiente.

.



Sistema de alarme sonoro e luminoso& interruptor de limite

O sistema de alarme sonoro e luminoso e o interruptor de fim de curso do guindaste elétrico de viga única são importantes dispositivos de segurança usados ​​para melhorar a segurança operacional do guindaste e evitar acidentes e falhas.

Sistema de alarme sonoro e luminoso

1. Função

Função de aviso: O sistema de alarme sonoro e luminoso é usado para emitir sinais sonoros e luminosos durante a operação do guindaste para avisar o operador e o pessoal ao redor para prestar atenção à segurança. Os alarmes comuns incluem alarme de sobrecarga, alarme de limite e alarme de falha.

Lembre o operador: quando o guindaste estiver anormal ou próximo da posição limite, o sistema de alarme sonoro e luminoso pode lembrar o operador de tomar as medidas necessárias para evitar acidentes.

2. Composição

Alarme sonoro: Normalmente uma campainha ou buzina, ele avisa o operador emitindo um som. A intensidade e a frequência do som podem ser ajustadas de acordo com as necessidades.

Alarme de luz: Geralmente uma luz LED piscante ou luz de advertência, usada para atrair atenção visual. O alarme de luz pode funcionar sincronizadamente com o alarme sonoro para aumentar o efeito de advertência.

3. Aplicação

Alarme de sobrecarga: quando a carga do guindaste excede o limite de segurança definido, o sistema de alarme sonoro e luminoso será ativado para lembrar o operador de reduzir a carga.

Alarme de limite: Quando o gancho, carrinho ou carro do guindaste se aproxima da posição limite de deslocamento, o sistema de alarme sonoro e luminoso emitirá um aviso para evitar danos ao equipamento ou colisão.

Alarme de falha: quando o sistema detecta uma falha em componentes importantes, como motores e freios, o sistema de alarme sonoro e luminoso emitirá um alarme para lembrar a equipe de manutenção de verificar e reparar a tempo.

Interruptor de limite

1. Função

Limitar a amplitude de movimento: O interruptor de limite é usado para limitar a amplitude de movimento do guindaste para evitar que o gancho, o carrinho ou o carrinho excedam a faixa de segurança definida, evitando colisões e danos ao equipamento.

Proteja o equipamento: Ao detectar a posição das peças móveis, o interruptor de limite pode cortar automaticamente o fornecimento de energia ou ativar o sistema de alarme para proteger o equipamento contra danos causados ​​por movimento excessivo.

2. Tipo

Interruptor de fim de curso mecânico: A detecção de posição é obtida por meio de contato físico. Por exemplo, quando o gancho ou carrinho toca o braço do interruptor de fim de curso, o interruptor opera e envia um sinal.

Interruptor de limite fotoelétrico: Use sensores fotoelétricos para detectar posição sem contato físico. Interruptores de limite fotoelétricos determinam posição emitindo e recebendo feixes de luz, adequados para aplicações que exigem alta precisão.

Interruptor de limite magnético: utiliza sensores magnéticos para detectar a posição das peças móveis e determina a posição detectando a mudança do campo magnético, com alta confiabilidade e durabilidade.

3. Local de instalação

Interruptor de limite do gancho: Instalado no mecanismo de elevação para limitar o alcance de elevação do gancho.

Interruptor de fim de curso do carrinho: Instalado na viga principal para limitar o alcance do movimento lateral do carrinho.

Interruptor de fim de curso do carro: Instalado no trilho do carrinho para limitar o alcance do movimento horizontal do carrinho.

4. Aplicação

Limite de deslocamento: Quando o gancho, carrinho ou carrinho atinge a posição limite, o interruptor de limite enviará um sinal para impedir mais movimentos.

Proteção de segurança: O interruptor de limite pode funcionar com o sistema de alarme sonoro e luminoso, e o alarme é ativado quando a posição limite é atingida para lembrar o operador de tomar medidas.

O sistema de alarme sonoro e luminoso e o interruptor de limite são dispositivos importantes para garantir a operação segura do guindaste elétrico de viga única. Por meio de aplicação e manutenção eficazes, a segurança e a eficiência de trabalho do equipamento podem ser bastante melhoradas.

Dispositivos de segurança

1. O equipamento de segurança do guindaste elétrico de viga única é uma parte importante para garantir a operação segura do guindaste durante a operação. Esses dispositivos podem evitar acidentes, reduzir riscos e proteger operadores e equipamentos.

Dispositivo de parada de emergência

Função: Corte rapidamente o fornecimento de energia em caso de emergência e interrompa imediatamente todos os movimentos do guindaste.

Local de instalação: Normalmente definido na posição-chave do painel de operação e do guindaste, para que o operador possa pressioná-lo rapidamente em uma emergência.

Dispositivo de proteção elétrica

Função: Evitar acidentes causados ​​por falhas elétricas, incluindo proteção contra sobrecarga, proteção contra curto-circuito e proteção contra vazamento, etc.

Componentes: Incluindo disjuntores, fusíveis e interruptores de vazamento, etc.

Sistema de travagem

Função: Garantir a estabilidade da carga quando o guindaste parar de funcionar e evitar que a carga deslize para baixo.

Tipo: Incluindo freios eletromagnéticos e freios mecânicos.

Manutenção: Verifique regularmente o desgaste do sistema de freios para garantir o efeito de frenagem.

Dispositivo anticolisão

Função: Evitar que o guindaste colida com instalações ou objetos ao redor durante a operação.

Tipo: Incluindo sensores de colisão e dispositivos de amortecimento.

Dispositivo de bloqueio de segurança

Função: Bloqueie determinados componentes principais para evitar operação acidental quando o guindaste não estiver em operação.

Componentes: Incluindo dispositivos de travamento de gancho e dispositivos de travamento de mecanismo de elevação, etc.

Cintos de segurança e guarda-corpos

Função: Proteger a segurança dos operadores durante operações em grandes altitudes e evitar acidentes por queda.

Local de instalação: Na plataforma de operação e área de manutenção do guindaste.

Treinamento do operador

Função: Garantir que os operadores entendam os procedimentos operacionais seguros e usem e mantenham os equipamentos corretamente.

Conteúdo: Inclui operação do equipamento, manuseio de emergência e precauções de segurança, etc.

Sistema de monitoramento

Função: Monitoramento em tempo real do status operacional e das condições ambientais do guindaste, fornecendo registro de dados e diagnóstico de falhas.

Componentes: Inclui câmeras, sensores e dispositivos de gravação de dados.

2. Por meio da aplicação e manutenção eficazes desses dispositivos de segurança, a segurança dos guindastes elétricos de viga única pode ser significativamente melhorada, operadores e equipamentos podem ser protegidos e o risco de acidentes pode ser reduzido.

Modo de controle

1. O modo de controle do guindaste elétrico de viga única determina o modo de operação e a precisão de controle do guindaste. Diferentes modos de controle podem atender a diferentes requisitos de operação e ambientes de trabalho.

2. A seguir estão os modos comuns de controle de guindaste elétrico de viga única e suas características:

Controle manual

Modo de operação: Controle diretamente as diversas funções do guindaste, incluindo elevação, funcionamento e caminhada, por meio de dispositivos operacionais manuais, como alças, botões ou interruptores.

Vantagens:

Operação simples, adequada para ocasiões onde não é necessária alta automação.

Fácil de controlar a operação com precisão.

Desvantagens:

O operador precisa operar próximo ao equipamento, o que pode não ser adequado para operações de grande porte ou em altitudes elevadas.

O controle manual pode causar fadiga do operador e afetar a eficiência do trabalho.

Controle remoto

Modo de operação: Use um controle remoto sem fio para controlar as várias funções do guindaste. O controle remoto geralmente é equipado com vários botões e balancins, que podem realizar o controle de elevação, corrida, carrinhos e carrinhos.

Vantagens:

O operador pode se movimentar livremente ao redor do guindaste para melhorar a flexibilidade da operação.

Aplicável a ocasiões em que as operações precisam ser realizadas em longas distâncias ou em grandes altitudes.

Desvantagens:

A bateria e a estabilidade do sinal do dispositivo de controle remoto precisam ser verificadas e mantidas regularmente.

Em ambientes complexos, o sinal do controle remoto pode sofrer interferência.

Controle elétrico

Modo de operação: O guindaste é operado por meio de um painel de controle elétrico, equipado com vários botões, interruptores e luzes indicadoras para controlar as diversas funções do guindaste.

Vantagens:

Controle preciso, adequado para ocasiões que exigem operação delicada.

Várias funções de proteção de segurança e alarme podem ser integradas.

Desvantagens:

O operador precisa operar próximo ao equipamento, o que limita o alcance das atividades.

Controle automático

Modo de operação: O guindaste é equipado com um sistema de controle automático, que executa automaticamente tarefas de operação por meio de programas e sensores predefinidos. O sistema de controle automático pode incluir PLC (controlador lógico programável) ou DCS (sistema de controle distribuído).

Vantagens:

Melhora o nível de automação da operação e reduz a intervenção humana.

Ele pode atingir operações repetidas de alta precisão e é adequado para linhas de produção e armazéns automatizados.

Desvantagens:

Requer configurações complexas de programa e depuração do sistema.

Pode ser necessária intervenção humana para lidar com emergências.

Controle híbrido

Modo de operação: Combina as funções de controle manual, remoto e automático, e é selecionado de acordo com requisitos específicos de operação. Pode ser operado por meio de um painel de controle, controle remoto ou programa automático.

Vantagens:

Ele fornece uma variedade de modos de operação para se adaptar a diferentes ambientes de trabalho e requisitos operacionais.

Melhora a flexibilidade e a eficiência operacional.

Desvantagens:

É necessário manter múltiplos dispositivos e sistemas de controle, o que aumenta a complexidade.

3. Cada modo de controle tem seus cenários aplicáveis ​​e vantagens e desvantagens. A escolha de um modo de controle adequado pode melhorar a eficiência operacional e a segurança do guindaste elétrico de viga única e atender às necessidades de diferentes ambientes de trabalho e tarefas.



Esboço







1. Alta eficiência

Alta capacidade de elevação: guindastes elétricos de viga única podem levantar e mover objetos pesados ​​com eficiência e são adequados para vários ambientes de trabalho que exigem elevação.

Alta eficiência de trabalho: O sistema de acionamento elétrico permite que o guindaste dê partida, pare e ajuste a velocidade rapidamente, o que melhora a eficiência de trabalho.

2. Fácil operação

Fácil de controlar: Os modernos guindastes elétricos de viga única são equipados com painéis de controle intuitivos, controles remotos ou sistemas inteligentes, que são fáceis de operar e reduzem o tempo de treinamento dos operadores.

Alto grau de automação: Muitos guindastes elétricos de viga única têm funções de controle automático, que podem realizar elevação, operação e parada automáticas, reduzindo a necessidade de operação manual.

3. Baixo custo de manutenção

Sistema elétrico estável: Comparados aos sistemas tradicionais de acionamento por motor de combustão interna, os sistemas elétricos são geralmente mais estáveis ​​e têm menores custos de manutenção.

Reduzir falhas: guindastes elétricos de viga única têm menos peças mecânicas, taxas de falhas relativamente baixas e manutenção e serviços mais fáceis.

4. Proteção ambiental

Sem emissões: os guindastes elétricos de viga única usam acionamento elétrico, não produzem gases de escape nem ruído e atendem aos requisitos de proteção ambiental.

Utilização de energia: O sistema elétrico tem alta eficiência energética, pode usar eletricidade de forma eficaz e reduzir o desperdício de energia.

5. Operação segura

Dispositivos de segurança avançados: Equipado com uma variedade de dispositivos de segurança, como dispositivo de proteção contra sobrecarga, interruptor de limite, sistema de alarme sonoro e luminoso para garantir a segurança durante a operação.

Controle preciso: O sistema de controle elétrico pode fornecer controle de movimento preciso, melhorando a estabilidade e a segurança da operação.

6. Estrutura compacta

Ocupação de pouco espaço: O guindaste elétrico de viga única tem uma estrutura compacta e pode trabalhar em um espaço menor, adequado para ambientes de trabalho limitados.

Alta adaptabilidade: Adequado para vários cenários de aplicação, como edifícios de fábricas, viadutos e espaços estreitos.





1. Indústria de manufatura

Linha de produção: Na linha de produção, guindastes elétricos de viga única são usados ​​para elevar e movimentar peças de produção, produtos semiacabados e matérias-primas para melhorar a eficiência da produção.

Oficina de montagem: Utilizada para levantar e movimentar diversas peças mecânicas e equipamentos para facilitar o trabalho de montagem e manutenção.

2. Armazenagem e logística

Operação de armazém: No armazém, guindastes elétricos de viga única são usados ​​para transportar, empilhar e classificar mercadorias para melhorar a eficiência do armazenamento.

Centro de logística: No centro de logística, guindastes elétricos de viga única ajudam a lidar com o carregamento, descarregamento e distribuição de diversas mercadorias para melhorar a eficiência da operação logística.

3. Canteiro de obras

Manuseio de materiais de construção: usado para levantar e mover materiais de construção, como barras de aço, peças de concreto pré-fabricadas e tijolos para melhorar a eficiência da construção.

Instalação de equipamentos: ajude a levantar e instalar grandes equipamentos de construção e peças estruturais.

4. Indústria metalúrgica

Usina siderúrgica: Na usina siderúrgica, guindastes elétricos de viga única são usados ​​para movimentar tarugos de aço, cargas de fornos e outros objetos pesados, adaptando-se a ambientes de trabalho de alta temperatura e alta intensidade.

Oficina de fundição: Utilizada para elevar e movimentar moldes e peças fundidas.

5. Indústria de energia

Manutenção de Equipamentos Elétricos: Em instalações elétricas, é utilizado para movimentar e instalar grandes equipamentos, como grupos geradores, motores e transformadores.

Indústria de petróleo e gás: No processo de extração e processamento de petróleo e gás, guindastes elétricos de viga única são usados ​​para elevar e manter equipamentos.

6. Indústria de construção naval

Montagem do casco: Em estaleiros, guindastes elétricos de viga única são usados ​​para elevar e montar componentes do casco para melhorar a eficiência da produção.

Instalação de equipamentos: Usado para instalar vários equipamentos e sistemas em navios.





1. Estágio de projeto

Análise de requisitos: Projete o desempenho e as especificações do guindaste, incluindo capacidade de carga, alcance de trabalho e método de controle, com base nas necessidades do cliente e nos cenários de aplicação.

Projeto preliminar: os engenheiros realizam o projeto preliminar com base nas necessidades, incluindo o layout estrutural do guindaste, o tamanho dos principais componentes e a seleção do material.

Projeto detalhado: Incluindo desenhos de engenharia detalhados e especificações técnicas, o projeto inclui o mecanismo de elevação, mecanismo de movimentação do carrinho, mecanismo de movimentação do carrinho, motor e sistema de controle, etc.

Revisão de projeto: conduza uma revisão de projeto para garantir que ele atenda às especificações de segurança e aos requisitos de desempenho.

2. Aquisição de materiais

Seleção de materiais: Selecione aço de alta qualidade, motores, freios, sistemas de transmissão e outros componentes. Materiais comumente usados ​​incluem aço estrutural, aço de liga e aço de alta resistência.

Seleção de fornecedores: selecione fornecedores confiáveis ​​para aquisição de materiais para garantir a qualidade dos materiais e a estabilidade do fornecimento.

Inspeção de aceitação: Aceite os materiais adquiridos para garantir que eles atendam aos padrões técnicos e aos requisitos de qualidade.

3. Processamento e fabricação

Processamento de peças estruturais: Incluindo corte, soldagem e montagem de vigas, armações de suporte e outras peças estruturais. Esses processos exigem o uso de máquinas-ferramentas CNC, equipamentos de soldagem, etc.

Fabricação de componentes mecânicos: produção de vários componentes mecânicos do mecanismo de elevação, mecanismo de movimentação de carrinhos e mecanismo de movimentação de carros pequenos, incluindo engrenagens, rolamentos e rolos.

Montagem de componentes elétricos: instalação de motores, painéis de controle, sensores e outros componentes elétricos, incluindo fiação de cabos e conexões elétricas.

Montagem geral: montagem geral de vários componentes fabricados, incluindo montagem de vigas principais, vagões pequenos, vagões grandes, mecanismos de elevação e sistemas de controle.

4. Teste e depuração

Teste estático: verifique se a estrutura e a conexão do guindaste estão estáveis ​​e garanta que todos os componentes estejam instalados corretamente de acordo com os requisitos do projeto.

Teste dinâmico: realize testes sem carga e com carga para verificar o desempenho de elevação, funcionamento, caminhada e frenagem do guindaste para garantir sua operação normal.

Teste de segurança: realize testes de sobrecarga, teste de limite e teste de freio para garantir que o dispositivo de segurança e o sistema de proteção do guindaste funcionem de forma eficaz.

Depuração: faça ajustes com base nos resultados dos testes para otimizar o desempenho operacional e a precisão do controle do guindaste.

5. Controle de qualidade

Inspeção de qualidade: realize inspeção de qualidade em cada estágio de produção, incluindo inspeção de material, inspeção de processamento, inspeção de montagem e inspeção de teste para garantir que o produto atenda aos padrões de qualidade.

Registro e rastreamento: registre os dados de qualidade de cada estágio de produção, conduza o rastreamento de qualidade e a análise de problemas para garantir a consistência e a confiabilidade do produto.

6. Embalagem e entrega

Embalagem: Embale o guindaste elétrico de viga única que passou no teste para proteger o equipamento contra danos durante o transporte. Os materiais de embalagem geralmente incluem almofadas protetoras, caixas de madeira e filmes plásticos.

Preparação da entrega: Organize o transporte para garantir que o equipamento seja entregue com segurança ao local designado pelo cliente. Forneça serviços de instalação e comissionamento conforme necessário.

7. Serviço pós-venda

Instalação e comissionamento: Fornecer serviços de instalação e comissionamento no local para equipamentos para garantir que eles possam operar normalmente.

Treinamento: Treine os operadores e explique as precauções para operação e manutenção do equipamento.

Manutenção e conservação: Fornecer serviços regulares de manutenção e conservação para garantir uma operação estável e de longo prazo do equipamento.

Tratamento de falhas: Fornecer suporte pós-venda para resolver prontamente problemas que surjam durante o uso do equipamento.





A empresa instalou uma plataforma de gerenciamento de equipamentos inteligente e instalou 310 conjuntos (conjuntos) de robôs de manuseio e soldagem. Após a conclusão do plano, haverá mais de 500 conjuntos (conjuntos), e a taxa de rede de equipamentos atingirá 95%. 32 linhas de soldagem foram colocadas em uso, 50 estão planejadas para serem instaladas, e a taxa de automação de toda a linha de produtos atingiu.

Tag: guindaste elétrico de viga única, fabricantes, fornecedores e fábrica de guindastes elétricos de viga única da China
